Phoenix Contact PLC-RSC-12DC/21/EX Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 switch Piece 10 st

En grå, DIN-skensmonerad kopplingskomponent med orange-vita detaljer, som används i elektriska kopplingsskåp.

Liknande avbildning

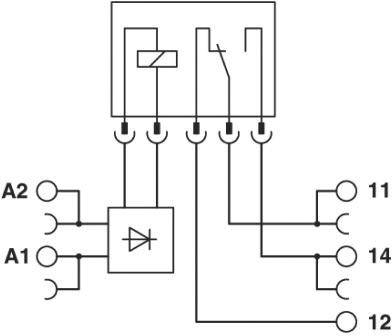

Kopplingsschema för ett relä med spole, diod och anslutningar A1, A2, 11, 12, 14. Illustrerar elektriska anslutningspunkter.

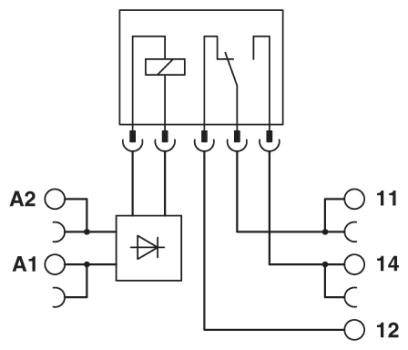

Reläschema: Anslutningar mellan A1, A2, 11, 12, 14 och en diod. Visar elektriska kretsar och öppnare.

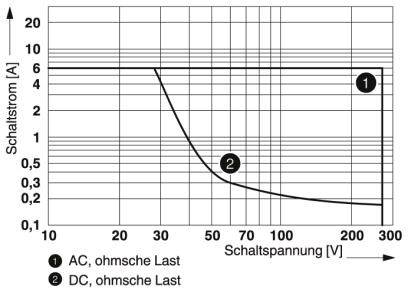

Diagrammet visar strömmen (A) mot spänningen (V). Kurvan visar AC- och DC-ohmska laster med olika värdeintervall.

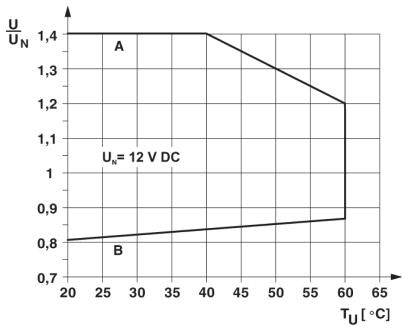

Diagram: U/UN beroende på TU (°C). Två linjer: A stiger, B sjunker. UN=12 V DC. Axlar: U/UN (0,7-1,4) och TU (0-65).

1/5

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 switch

Nominell spänning

12 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans mån. 12 okt.

192 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (183,20 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,18 W.
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 10 A (4 s)
Frånslagseffekt (resistiv last) max:
140 W (VID 24 V DC)
20 W (VID 48 V DC)
18 W (VID 60 V DC)
23 W (VID 110 V DC)
40 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 110 V, DC13)
0,1 A (VID 220 V, DC13)
3 A (VID 24 V, AC15)
3 A (VID 120 V, AC15)
3 A (VID 230 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RSC-12DC/21/EX

Anslutning: Skruv

Utlösningsspänning (max.): 12 V/DC

Svarstid: 5 ms

Falltid: 8 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO

Nominell spänning: 12 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 1500 VA

Mekanisk livslängd: 2 x 10⁷ omslagscykler

Spoleffekt: 0.18 W

funktioner: med LED
med frilöpande diod
Med backspänningsskyddsdiod

: IP20

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Längd: 94 mm

Bredd: 6.2 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 6.2 x 80 mm

Innehåll: 10 st

Djup: 94 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140977 Phoenix Contact PLC-RSC-12DC/21/EX Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140977 Phoenix Contact PLC-RSC-12DC/21/EX Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 switch Piece 10 st

Beskrivning

PLC-GRÄNSSNITT, bestående av bärskenemonterad grundklämma i 6,2 mm med skruvanslutning och anslutningsbara miniatyrrelä med 6A-effektkontakt, 1-växlare, ingångsspänning 12 V DC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
