Elektromekanik Reläer industrirelä

Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

EAN:
Fabrikatsnr.
Artikelnr.:

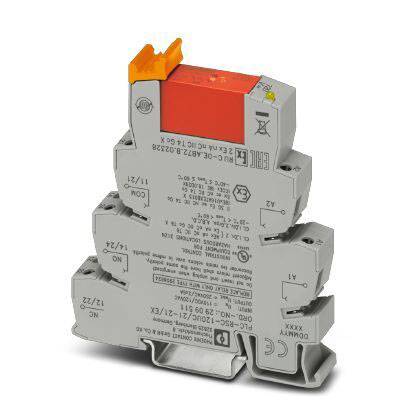

En grå elektrisk reläenhet med orange spak och svarta markeringar, som används i industriella kopplingsskåp.
Liknande avbildning
En grå elektrisk reläenhet med orange spak och svarta markeringar, som används i industriella kopplingsskåp.

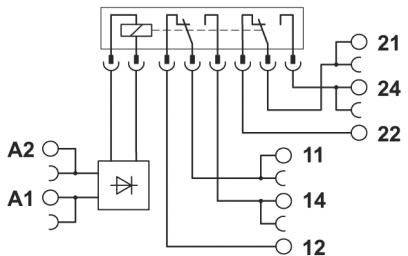

Kopplingsschema för ett relämodul med en spole och fyra omkopplarkontakter. Ingångar A1, A2; utgångar 11, 12, 14, 21, 22, 24.

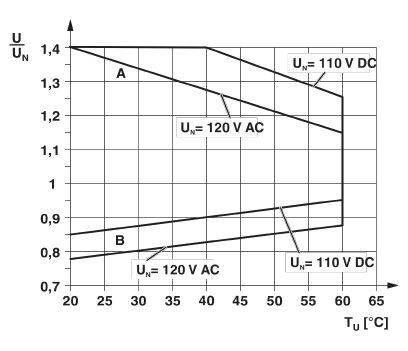

Diagrammet visar spänningsstabilitet för Uₙ=120 V AC och Uₙ=110 V DC. Axlar: Temperatur Tₘ (°C) och spänning U/Uₙ. Linjerna A och B visar områden.

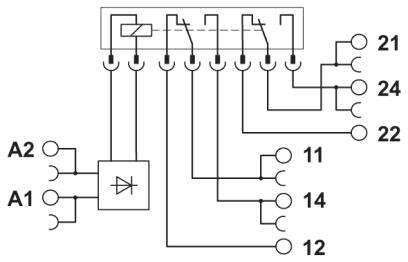

Diagram över en elektrisk kopplingsschema med anslutningar, numrerade klämmor och en central diod.

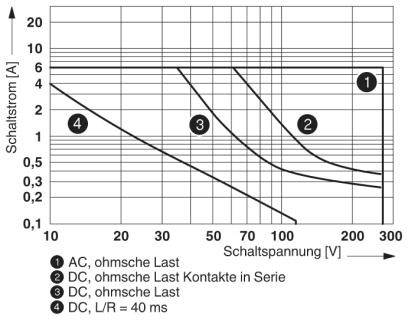

Diagram visar fyra kurvor av omkopplingskarakteristiken: 1) AC, ohmsk last; 2) DC, ohmsk last kontakter i serie; 3) DC, ohmsk last; 4) DC, L/R = 40 ms. X-axel: Spänning, Y-axel: Ström.
1/5
Liknande avbildning
Typ av produkt
Relämodul
Kontakttyp
2 switch
Nominell spänning
120 V/AC
Växelspänning (max.)
250 V DC/AC
Växelström (max)
6 A
Datablad (PDF)
European union
Phoenix Contact
Leverans fre. 2 okt.

8 Set

Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
2 312,00 kr
3
2% = 56,42 kr
2 255,58 kr
5
3% = 78,84 kr
2 233,16 kr
10
4% = 93,86 kr
2 218,14 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Toal (231,20 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
Endast 8 Set kvar på lager
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

  • Effektförlust vid nominellt förhållande 0,54 W.
  • Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
  • Brytspänning minimum: 5 V AC/DC (vid 10 mA)
  • Brytström minimum: 10 mA (vid 5 V)
  • Inkopplingsström maximalt 15 A (300 ms)
  • Frånslagseffekt (resistiv last) max:
  • 140 W (VID 24 V DC)
  • 85 W (VID 48 V DC)
  • 60 W (VID 60 V DC)
  • 44 W (VID 110 V DC)
  • 60 W (VID 220 V DC)
  • 1500 VA (VID 250 V AC)
  • Brytförmåga:
  • 2 A (VID 24 V, DC13)
  • 0,2 A (VID 250 V, DC13)
  • 3 A (VID 24 V, AC15)
  • 3 A (VID 120 V, AC15)
  • 3 A (VID 250 V, AC15)
  • Montering: valfri position
  • Monteringsanvisning: Kan staplas utan avstånd
  • Avisoleringslängd 8 mm
  • Ledararea styv: 0,14 mm²... 2,5 mm²
  • Ledararea flexibel: 0,14 m²... 2,5 mm²
  • Ledararea AWG: 26... 14
  • Isolationsmärkspänning 250 V AC
  • Märkstötspänning 6 kV
  • Isolering: Säker separering, förstärkt isolering
  • Överspänningskategori: III
Typ av produkt

Relämodul

Typ

PLC-RSC-120UC/21-21/EX

Anslutning

Skruv

Svarstid

7 ms

Falltid

10 ms

Kontakttyp

2 switch

Kontaktmaterial

AgNi

Nominell spänning

120 V/AC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Mekanisk livslängd

3 x 10 7 omslagscykler

funktioner

med LED

Med brygglikriktare

RT III

Max. temperatur

+60 °C

Min. temperatur

-20 °C

Längd

94 mm

Bredd

14 mm

Höjd

80 mm

Mått.

(L x B x H) 94 x 14 x 80 mm

Innehåll

10 st

Djup

94 mm

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Växelspänning (max.)
Växelström (max)
Nominell spänning
Kontakttyp

Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st
Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

2140991


Denna artikel
250 V DC/AC
6 A
120 V/AC
2 switch
Phoenix Contact PLC-RSC-12DC/21/EX Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 switch 10 st
Phoenix Contact PLC-RSC-12DC/21/EX Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 switch 10 st

2140977


250 V DC/AC
6 A
12 V/DC
1 switch
Phoenix Contact PLC-RPT- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st
Phoenix Contact PLC-RPT- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st

2141004


250 V DC/AC
6 A
24 V/DC
2 switch
Phoenix Contact PLC-RPT- 24UC/21HC Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 10 A 1 switch 1 st
Phoenix Contact PLC-RPT- 24UC/21HC Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 10 A 1 switch 1 st

2141020


250 V DC/AC
10 A
24 V DC/AC
1 switch
Phoenix Contact PLC-RPT- 48DC/21AU Relämodul Nominell spänning: 48 V/DC Växelström (max): 50 mA 1 switch 1 st
Phoenix Contact PLC-RPT- 48DC/21AU Relämodul Nominell spänning: 48 V/DC Växelström (max): 50 mA 1 switch 1 st

2141021


30 V/AC
50 mA
48 V/DC
1 switch
Phoenix Contact PLC-RPT-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st
Phoenix Contact PLC-RPT-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

2141037


250 V DC/AC
6 A
120 V/AC
2 switch
Phoenix Contact PLC-RSC- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st
Phoenix Contact PLC-RSC- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st

2141049


250 V DC/AC
6 A
24 V/DC
2 switch

Dokument & nedladdningar

Datablad

European union

Datablad 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

Datablad 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Relämodul Nominell spänning: 120 V/AC Växelström (max): 6 A 2 switch 10 st

Beskrivning

PLC-GRÄNSSNITT, bestående av bärskenemonterad grundklämma i 14 mm med skruvanslutning och anslutningsbara reläer med effektkontakt, 2-växlare, ingångsspänning 120 V AC/110 V DC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

PLC-GRÄNSSNITT, bestående av bärskenemonterad grundklämma i 14 mm med skruvanslutning och anslutningsbara reläer med effektkontakt, 2-växlare, ingångsspänning 120 V AC/110 V DC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
