Phoenix Contact PLC-RPT- 72UC/21-21/RW Relämodul Nominell spänning: 72 V/DC Växelström (max): 6 A 2 switch 1 st

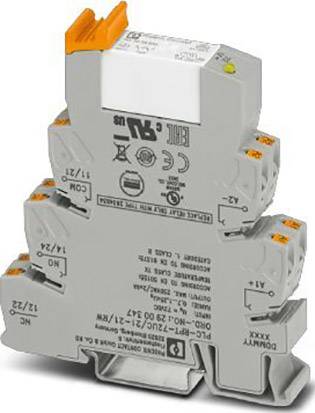

Elektriskt modul för DIN-skena, med flera anslutningar och märkningar, för industriella tillämpningar.

Liknande avbildning

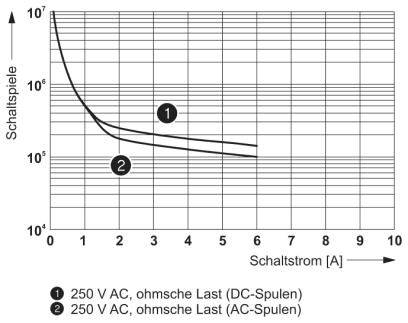

'Diagrammet visar kopplingssekvenser mot kopplingström. Kurva 1: 250 V AC, ohmsk last (DC-spolar). Kurva 2: 250 V AC, ohmsk last (AC-spolar).'

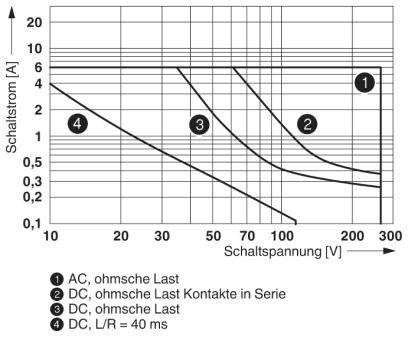

Diagrammet visar switchströmmar [A] mot switchspänning [V]. Fyra kurvor representerar olika belastningsscenarier. Kurvorna avtar.

Kopplingsschema för ett elektriskt relä med anslutningar A1, A2, 11, 12, 14, 21, 22, 24. Förbindelserna visar interna kretsar.

1/4

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

72 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans mån. 21 sep.

4 Styck

Visa alternativ

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 4 Styck kvar på lager

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,43 W.
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas.)
Brytspänning minimum: 5 V (vid 10 mA)
Brytström minimum: 10 mA (vid 5 V)
Inkopplingsström maximalt 15 A (300 ms)
Frånslagseffekt (resistiv last) max:
140 W (VID 24 V DC)
85 W (VID 48 V DC)
60 W (VID 60 V DC)
44 W (VID 110 V DC)
60 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 250 V, DC13)
3 A (VID 24 V, AC15)
3 A (VID 120 V, AC15)
3 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Basisolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RPT- 72UC/21-21/RW

Anslutning: Push-In-klämma

Svarstid: 5 ms

Falltid: 11 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 72 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED

: RT III

Max. temperatur: +70 °C

Min. temperatur: -40 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW Relämodul Nominell spänning: 72 V/DC Växelström (max): 6 A 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW Relämodul Nominell spänning: 72 V/DC Växelström (max): 6 A 2 switch 1 st

Beskrivning

Vibration och chocktålighet enligt en 50155. Säker separering enligt din en 50178 mellan spole och kontakt. Certifierad enligt en 50155.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
