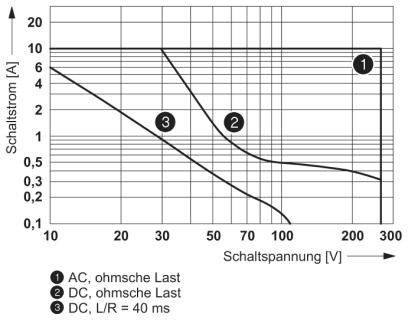

![Diagram visar switchström [A] mot switchspänning [V]; kurvor för AC resistiv last, DC resistiv last och DC L/R=40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

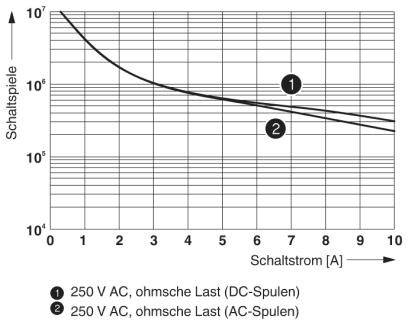

![Diagram: Switcharnas livslängd. Axlar: Antal switchningar (vertikalt), Switchström [A] (horisontellt). Två kurvor för 250 V AC, ohmsk last. Kurva 1: DC-spolar; Kurva 2: AC-spolar.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Liknande avbildning

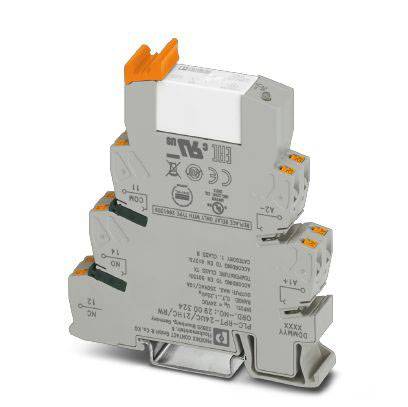

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
1 switch
Nominell spänning
24 V/DC
Växelspänning (max.)
250 V DC/AC
Växelström (max)
10 A
Datablad (PDF)
4 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
872,00 kr
3
3% = 24,15 kr
847,85 kr
5
4% = 33,83 kr
838,17 kr
10
5% = 40,29 kr
831,71 kr
25
5% = 47,52 kr
824,48 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (872,00 kr / stycken)
872,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Tekniska specifikationer
- Effektförlust vid nominellt förhållande 0,48 W.
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas.)
- Brytspänning minimum: 12 V (vid 10 mA)
- Brytström minimum: 10 mA (vid 12 V)
- Inkopplingsström maximalt 30 A (300 ms)
- Frånslagseffekt (resistiv last) max:
- 240 W (VID 24 V DC)
- 20 W (VID 48 V DC)
- 18 W (VID 60 V DC)
- 23 W (VID 110 V DC)
- 40 W (VID 220 V DC)
- 1500 VA (VID 250 V AC)
- Brytförmåga:
- 2 A (24 V (DC13)
- 0,2 A (220 V (DC13)
- 6 A (230 V AC 15)
- Montering: valfri position
- Monteringsanvisning: Kan staplas utan avstånd
- Avisoleringslängd 8 mm
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea flexibel: 0,14 m²... 2,5 mm²
- Ledararea AWG: 26... 14
- Isolationsmärkspänning 250 V AC
- Märkstötspänning 6 kV
- Isolering: Basisolering
- Överspänningskategori: III
- Typ av produkt
Relämodul
- Typ
PLC-RPT- 24UC/21HC/RW
- Anslutning
Push-In-klämma
- Svarstid
5 ms
- Falltid
11 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Nominell spänning
24 V/DC
- Växelspänning (max.)
250 V DC/AC
- Växelström (max)
10 A
- Mekanisk livslängd
3 x 10 7 omslagscykler
- funktioner
med LED
RT III
- Max. temperatur
+70 °C
- Min. temperatur
-40 °C
- Längd
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(L x B x H) 94 x 14 x 80 mm
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch 1 st
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch 1 st
Beskrivning
Certifierad enligt en 50155. Vibration och chocktålighet enligt en 50155. Säker separering enligt din en 50178 mellan spole och kontakt.
