Phoenix Contact PLC-RPT- 24UC/21HC Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 10 A 1 switch 1 st

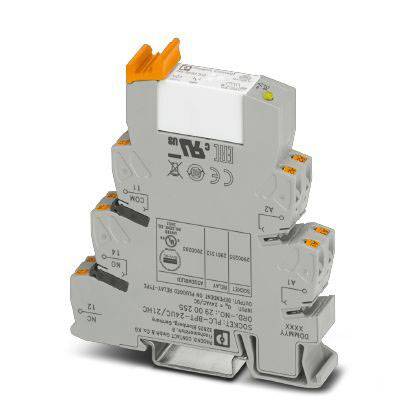

Elektriskt relämodul i grått med orangefärgade spakar, visar tillverkaruppgifter och anslutningspunkter på framsidan.

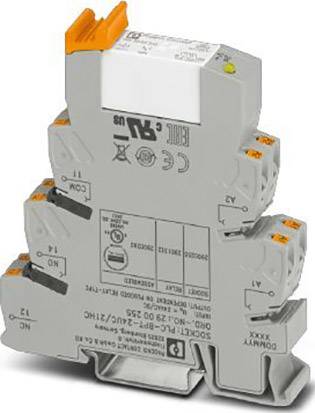

En grå elektroteknisk kopplingsbox med flera anslutningsklämmor och en orangefärgad spak, avsedd för användning i elektriska kretsar.

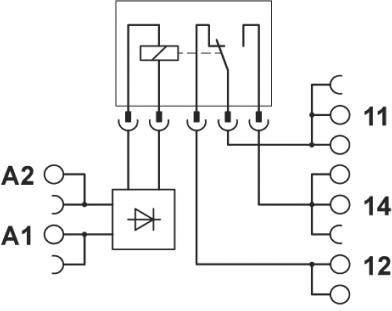

Reläschema med anslutningar A1, A2 och omkopplare till 11, 14, 12. Diod mellan A1 och A2. Grafisk representation av kopplingen.

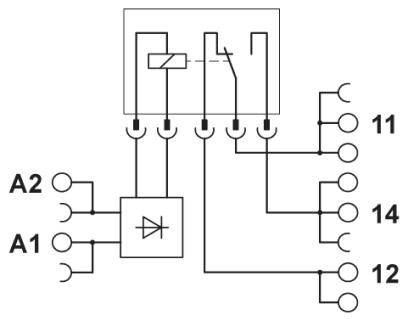

Kopplingschema för ett relä med spoleanslutningar A1 och A2, diod och kontakter 11, 12, 14.

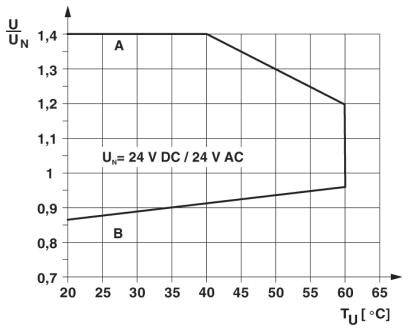

Diagrammet visar spänningsförhållande U/UN i förhållande till temperatur TU i grader Celsius. Förlopp från 25°C vid 0,9 till 65°C vid 1,2. UN = 24 V DC / 24 V AC.

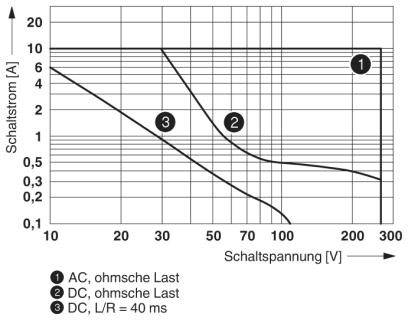

Diagrammet visar kopplingsspänning (0-300 V) och kopplingsström (0-6 A) för olika laster: AC ohmsk (1), DC ohmsk (2), DC L/R=40 ms (3).

1/6

Typ av produkt

Relämodul

Kontakttyp

1 switch

Nominell spänning

24 V DC/AC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

10 A

Datablad (PDF)

Snabb leverans mån. 5 okt.

5 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (271,20 kr / stycken)

271,20 kr

exkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,42 W.
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Brytspänning minimum: 12 V DC (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 30 A (300 ms)
Frånslagseffekt (resistiv last) max:
240 W (VID 24 V DC)
58 W (VID 48 V DC)
48 W (VID 60 V DC)
50 W (VID 110 V DC)
80 W (VID 220 V DC)
2500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 110 V, DC13)
0,2 A (VID 250 V, DC13)
6 A (VID 24 V, AC15)
6 A (VID 120 V, AC15)
6 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RPT- 24UC/21HC

Anslutning: Push-In-klämma

Svarstid: 8 ms

Falltid: 10 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V DC/AC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 10 A

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED
Med brygglikriktare

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

Djup: 94 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 10 A 1 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 10 A 1 switch 1 st

Beskrivning

Effektiv anslutning till systemkablar med V8-adapter. Alla vanliga ingångsspänningar från 12 V DC till 230 V AC. Lång elektrisk livslängd tack vare 16 A-reläer.
