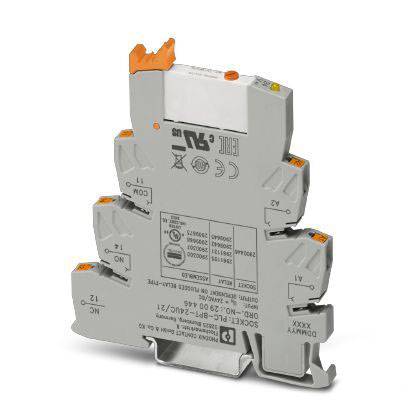

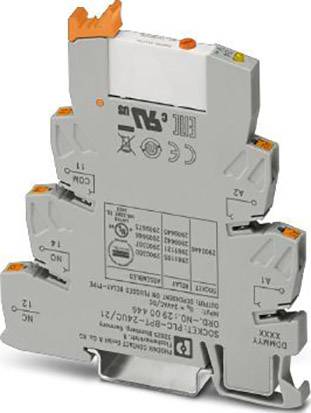

Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Relämodul
Kontakttyp
1 switch
Nominell spänning
24 V DC/AC
Växelspänning (max.)
250 V DC/AC
Datablad (PDF)
2 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
311,20 kr
3
4% = 13,54 kr
297,66 kr
5
6% = 18,95 kr
292,25 kr
10
7% = 22,53 kr
288,67 kr
25
9% = 26,61 kr
284,59 kr
50
10% = 31,12 kr
280,08 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (311,20 kr / stycken)
311,20 kr
exkl. moms
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Effektförlust vid nominellt förhållande 0,26 W.
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Brytspänning minimum: 5 V (vid 100 mA)
- Brytström minimum: 10 mA (vid 12 V)
- Inkopplingsström maximalt 10 A (4 s)

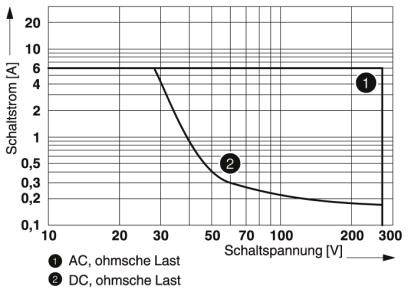

- Frånslagseffekt (resistiv last) max:
- 140 W (VID 24 V DC)
- 20 W (VID 48 V DC)
- 18 W (VID 60 V DC)
- 23 W (VID 110 V DC)
- 40 W (VID 220 V DC)
- 1500 VA (VID 250 V AC)
- Brytförmåga:
- 2 A (VID 24 V, DC13)
- 0,2 A (VID 110 V, DC13)
- 0,1 A (VID 220 V, DC13)
- 3 A (VID 24 V, AC15)
- 3 A (VID 120 V, AC15)
- 3 A (VID 230 V, AC15)
- Montering: valfri position
- Monteringsanvisning: Kan staplas utan avstånd
- Avisoleringslängd 8 mm
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea flexibel: 0,14 m²... 2,5 mm²
- Ledararea AWG: 26... 14
- Överspänningskategori: III
- Förpackningstyp
Piece
- Typ av produkt
Relämodul
- Typ
PLC-RPT- 24UC/21/MS
- Anslutning
Push-In-klämma
- Svarstid
6 ms
- Falltid
15 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgSnO
- Nominell spänning
24 V DC/AC
- Växelspänning (max.)
250 V DC/AC
- Växelström (max)
6 A
- Max. bryteffekt
1500 VA
- Mekanisk livslängd
1 x 10 7 omslagscykler
- Spoleffekt
0.26 W
- funktioner
med LED
Reläskyddstyp RT II
- Max. temperatur
+60 °C
- Min. temperatur
-40 °C
- Längd
94 mm
- Bredd
6.2 mm
- Höjd
80 mm
- Mått.
(L x B x H) 94 x 6.2 x 80 mm
- Innehåll
1 st
Dokument & nedladdningar
Datablad
Datablad 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st
Datablad 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st
Beskrivning
RT-III tätat relä. Säker separering enligt din en 50178 mellan spole och kontakt.
