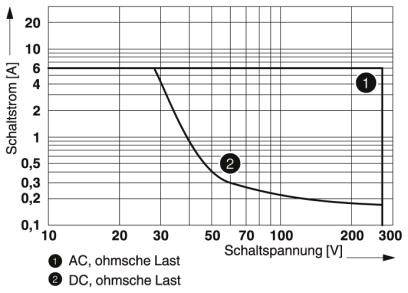

![Diagram visar switchström [A] kontra switchspänning [V] med kurvor för AC- och DC-ohmsk last. Trend: Strömmen sjunker med stigande spänning.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002225764TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4

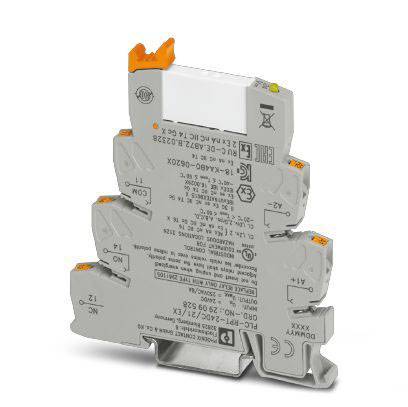

Phoenix Contact PLC-RPT-24DC/21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
1 switch
Nominell spänning
24 V/DC
Växelspänning (max.)
250 V DC/AC
Växelström (max)
6 A
Datablad (PDF)
1550 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
1 752,00 kr
3
2% = 42,75 kr
1 709,25 kr
5
3% = 59,74 kr
1 692,26 kr
10
4% = 71,13 kr
1 680,87 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (175,20 kr / stycken)
1 752,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Effektförlust vid nominellt förhållande 0,22 W.
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Brytspänning minimum: 5 V (vid 100 mA)
- Brytström minimum: 10 mA (vid 12 V)
- Inkopplingsström maximalt 10 A (4 s)
- Frånslagseffekt (resistiv last) max:
- 140 W (VID 24 V DC)
- 20 W (VID 48 V DC)
- 18 W (VID 60 V DC)
- 23 W (VID 110 V DC)
- 40 W (VID 220 V DC)
- 1500 VA (VID 250 V AC)
- Brytförmåga:
- 2 A (VID 24 V, DC13)
- 0,2 A (VID 110 V, DC13)
- 0,1 A (VID 220 V, DC13)
- 3 A (VID 24 V, AC15)
- 3 A (VID 120 V, AC15)
- 3 A (VID 230 V, AC15)
- Montering: valfri position
- Monteringsanvisning: Kan staplas utan avstånd
- Avisoleringslängd 8 mm
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea flexibel: 0,14 m²... 2,5 mm²
- Ledararea AWG: 26... 14
- Överspänningskategori: III
- Typ av produkt
Relämodul
- Typ
PLC-RPT-24DC/21/EX
- Anslutning
Push-In-klämma
- Svarstid
5 ms
- Falltid
8 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgSnO
- Nominell spänning
24 V/DC
- Växelspänning (max.)
250 V DC/AC
- Växelström (max)
6 A
- Max. bryteffekt
1500 VA
- Mekanisk livslängd
2 x 10 7 omslagscykler
- Spoleffekt
0.22 W
- funktioner
med LED
IP20
- Max. temperatur
+60 °C
- Min. temperatur
-20 °C
- Längd
94 mm
- Bredd
6.2 mm
- Höjd
80 mm
- Mått.
(L x B x H) 94 x 6.2 x 80 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 10 st
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 10 st
Beskrivning
PLC-GRÄNSSNITT, bestående av bärskenemonterad grundklämma i 6,2 mm med push-in-anslutning och jackbart miniatyrrelä med 6A-strömkontakt, 1-växlare, ingångsspänning 24 V FKC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.
