Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO 1 st

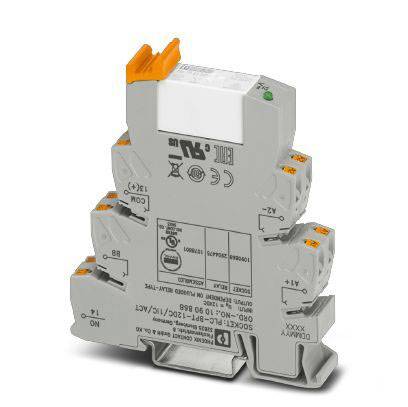

Elektronisk enhet för spänningsövervakning, monterad på DIN-skena, med flera anslutningar och en kontrolllampa.

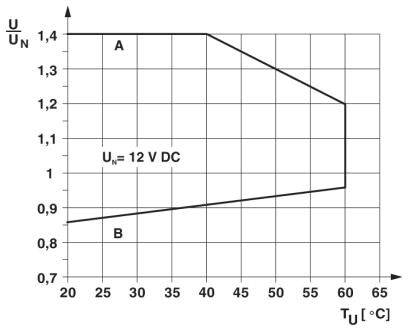

Diagrammet visar förhållandet mellan relativ spänning (U/UN) och temperatur (TU i °C). Spänningen förblir konstant vid 12 V DC mellan 25°C och 40°C. Avvikelser ovanför eller under dessa temperaturer påverkar spänningen.

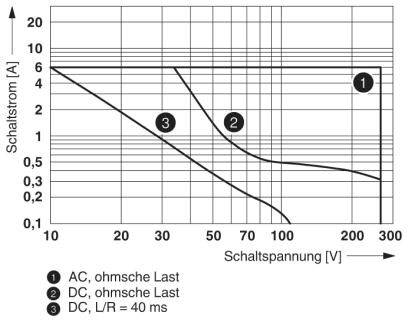

Diagram visar gränskurvor för switchström (A) versus switchspänning (V) för: 1) AC, ohmsk last 2) DC, ohmsk last 3) DC, L/R = 40 ms.

Spänning (U) och ström (I) över tid (t) i en RC-krets: Spänningen stiger brant och sjunker, strömmen har en initial topp och avtar.

Kopplingsschema för ett elektriskt reläkopplare med anslutningar A1, A2, BB, 13 och 14, inklusive representation av en slutande kontakt och diadsymbol.

1/5

Typ av produkt

Relämodul

Kontakttyp

1 NO

Nominell spänning

12 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans mån. 21 sep.

20 Styck

Visa alternativ

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (287,20 kr / stycken)

287,20 kr

exkl. moms

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,4 W.
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Brytspänning minimum: 12 V (vid 100 mA)
Brytström minimum: 100 mA (vid 12 V DC)
Inkopplingsström maximalt 80 A (för 20 ms)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
58 W (VID 48 V DC)
48 W (VID 60 V DC)
50 W (VID 110 V DC)
80 W (VID 220 V DC)
85 W (VID 250 V DC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 110 V, DC13)
0,2 A (VID 250 V, DC13)
6 A (VID 24 V, AC15)
6 A (VID 120 V, AC15)
6 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RPT- 12DC/ 1IC/ACT

Anslutning: Push-In-klämma

Svarstid: 8 ms

Falltid: 10 ms

Kontakttyp: 1 NO

Kontaktmaterial: AgSnO2

Nominell spänning: 12 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO 1 st

Beskrivning

PLC-GRÄNSSNITT för hög inkopplingsström, bestående av grundklämma PLC-BPT.../1 IC/ACT med push-in-anslutning och jackbart miniatyrrelä, för montering på bärskena NS 35/7,5, max. inkopplingsström upp till 130 A, 1 slutare , ingångsspänning 12 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
