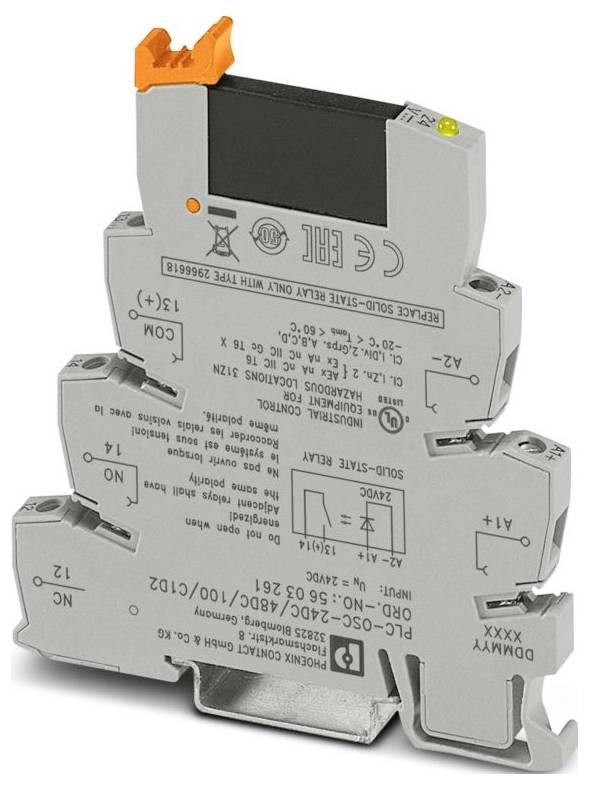

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokopplare 1 NO 1 st

En närbild av en metallisk skruv med ett spaltad huvud och gängad skaft som används för att fästa material säkert.

Liknande avbildning

Typ av produkt

Optokopplare

Kontakttyp

1 NO

Växelspänning (max.)

48 V/DC

Typ

PLC-OSC- 24DC/ 48DC/100/C1D2

Anslutning

Skruv

Datablad (PDF)

Leverans mån. 12 okt.

72 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (335,20 kr / stycken)

335,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,6 Nm... 0,8 Nm
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1,5 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 6,2 mm
Höjd: 80 mm
Djup: 94 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -20 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande 0,2 W.
Driftsätt 100 % ED
CE: CE
Ingångsspänningsområde: 19,2 V DC ... 28,8 VDC
Inkopplingstid typisk: 20 µs (för UN)
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: Polvändningsskydd | skyddsdiod;överspänningsskydd
Mager gas: Mager gasest
Utgångsspänningsområde: 3 V DC... 48 V DC
Användning: Klass i, sektion 2;explosionsfarliga områden
Begränsning av användningsområdet: Begränsning av användningsområdet
EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
Isoleringsegenskaper: Standarder / bestämmelser: Isoleringsegenskaper: Standarder / bestämmelser
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
Provningsspänning (ingång/utgång) 2,5 kV (50 Hz, 1 min., ingång/utgång)
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Nominell spänning (påkopplad solid-state-relä): 24 V DC
Inspänningsområde baserat på UN: 0,8... 1,2
Tröskelvärde "0" -signal i förhållande till UN: ≤ 0,4
Tröskelvärde "1" -signal baserat på UN: ≥ 0,8
Typisk ingångsström vid UN 8,5 mA
Utslagstid typisk: 300 µs (för UN)
Visning av driftspänning: LED gul
Överföringsfrekvens 300 Hz
Kontaktutförande: 1 slutare
Typ av digitalutgång: Elektroniskt
Gränsström kontinuerligt 100 mA
Spänningsfall vid max. Gräns kontinuerlig ström ≤ 1 V.
Utgångskoppling: 2-ledare, fri från massa
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
UL, USA: UL, USA
UL, Kanada: UL, Kanada
Standarder/föreskrifter: Standarder/föreskrifter

Typ av produkt: Optokopplare

Typ: PLC-OSC- 24DC/ 48DC/100/C1D2

Anslutning: Skruv

Driftspänning (min.): 19.2 V/DC

Utlösningsspänning (max.): 28.8 V/DC

Svarstid: 20 µs

Falltid: 300 µs

Kontakttyp: 1 NO

Växelspänning (max.): 48 V/DC

funktioner: Med backspänningsskyddsdiod

Max. temperatur: 60 °C

Min. temperatur: -20 °C

Djup: 94 mm

Bredd: 6.2 mm

Höjd: 80 mm

Mått.: (B x H x D) 6.2 x 80 x 94 mm

Innehåll: 1 st

Ingångsspänning: Mål 19.2/28.8, kommissionen mot Europeiska kommissionen V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokopplare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokopplare 1 NO 1 st

Beskrivning

PLC-GRÄNSSNITT, bestående av bärskenemonterad grundklämma med skruvanslutning och anslutningsbara miniatyr-solid-state-relä, ingång: 24 V DC, utgång: 3-48 V DC/100 mA, UL/cUL: Godkänd för användning i ex-zon klass i, div. 2
