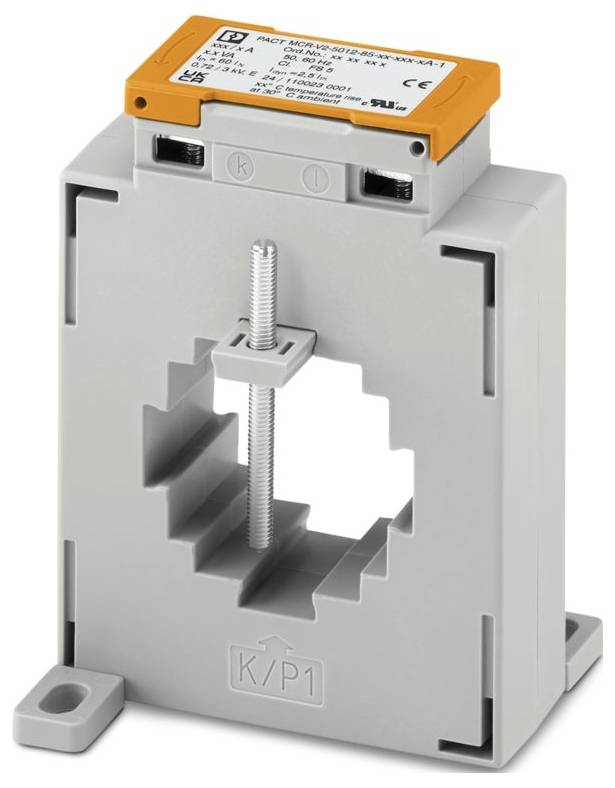

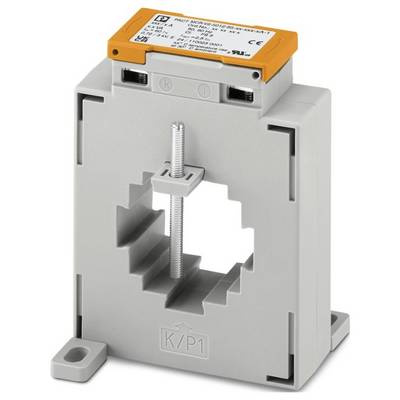

Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strömtransformator Primärström 500 A Sekundärström 5 A Ledningsge
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
343 Styck
Antal
Toal (680,00 kr / stycken)
680,00 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Strömtransformator
- Ingångsström 500 A
- Utgångsström 5 A
- Ledningsgenomföring Ø 42 mm
Tekniska specifikationer
- Produktfamilj: Strömtransformatortillbehör
- Anslutningstyp: skruvanslutning.
- Åtdragningsmoment: 2 Nm ... 2 Nm
- Ledararea flexibel: 2x 10 mm²... 10 m² (sekundära klämmor)
- Bredd: 40 mm
- Höjd: 10 mm
- Djup: 31 mm
- Färg: Grå (RAL 7042)
- Brännbarhetsklass UL 94: V0 (hölje)
- Material hölje pa 6.6
- Miljöförhållanden
- Temperaturintervall (drift): -25 °C ... 40 °C
- Omgivningstemperatur (lagring/transport): -25 °C ... 40 °C
- Höjd: ≤ 1000 m
- Standarder/bestämmelser: EN 61869
- Monteringssätt: Bärskenemontering;väggmontering
- Tillåten luftfuktighet (drift): Användning endast inomhus, ingen kondensbildning
- Avisoleringslängd 10 mm
- Allmänt: Allmänt
- Märkning: XODW8.E323953
- UL, USA / Kanada: UL, USA / Kanada
- Diameter: 6,5 mm
- CE: CE
- Certifikat: UKCA-godkänd
- Signal: Signal
- Artikelmått: Artikelmått
- Artikelnummer vid alternativ montering: Artikelmått vid alternativ montering
- Utnämnande: Strömutgång
- Borrhål: Borrhål
- UKCA: UKCA
- Märkisolationsspänning 1 kV (fas/neutralledare)
- Noggrannhetsklass: 1
- Omvandlartyp: Strömtransformatortillbehör
- Strömtransformator: Strömtransformator
- Rund ledare: Rund ledare
- Kan kalibreras: nej
- Nominell effekt 15 VA
- Termisk mätkorttidsström ITH = 60 * in
- Termisk märkkontinuerlig ström: ID = 1,2 * in
- Märkstötström: Idyn = 2,5 * ITH
- Måtningsfrekvens fn 50 Hz;60 Hz
- Primär märkström IPN: 0 A AC... 500 A AC
- Sekundär märkström isn: 5 A AC
- Överströmbegränsningsfaktor FS 5
- Kopparskena: Kopparskena
- Kopparskena 2: Kopparskena 2
- Isoleringsmaterialklass H
- Typ av produkt
Strömtransformator
- Monteringstyp
DIN-skena
- Primärström
500 A
- Sekundärström
5 A
15 VA
- Ledningsgenomföring Ø
42 mm
- Noggrannhetsklass
1
- Typ
PACT MCR-V2-5012- 85- 500-5A-1
- Mått.
(L x B x H) 85 x 31 x 110 mm
- Utgångsström
5 A
- Ingångsström
500 A
- Bredd
31 mm
- Höjd
110 mm
- Längd
85 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strömtransformator Primärström 500 A Sekundärström 5 A Ledningsge
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strömtransformator Primärström 500 A Sekundärström 5 A Ledningsge
Beskrivning
Strömtransformatortillbehör, primärström 500 A AC; sekundärström 5 A AC; noggrannhetsklass 1; nominell effekt 15 VA
