Kontakter & kablar Anslutningsdon Kretskortkontaktdon Kretskortsplintar

Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

EAN:
Fabrikatsnr.
Artikelnr.:
Grön kontakt med nio stift för trådanslutningar, vanligtvis använd i elektroniska moduler.
Liknande avbildning
Grön kontakt med nio stift för trådanslutningar, vanligtvis använd i elektroniska moduler.

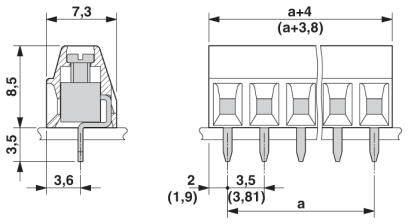

Elektriskt kopplingsschema med detaljvy och mått i millimeter. Visar anslutningspunkter och komponentdimensioner.

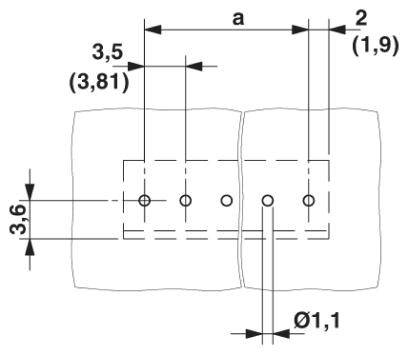

Teknisk ritning av en rektangulär komponent med hål. Mått angivna i millimeter: 3,5, 3,81, 3,6, 2, 1,9, Ø1,1.
1/3
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
PBC-terminal
RM
3.5 mm
Antal positioner per rad
13
Antal poler
13
Datablad (PDF)
European union
Phoenix Contact
Snabb leverans mån. 5 okt.

183 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
63,20 kr
5
6% = 3,84 kr
59,36 kr
10
9% = 5,38 kr
57,82 kr
25
10% = 6,41 kr
56,79 kr
50
12% = 7,56 kr
55,64 kr
100
14% = 8,84 kr
54,36 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (63,20 kr / stycken)
63,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

Ledarkortklämma

  • Innehåll 1 st

Tekniska specifikationer

  • Gängaskruvmejsel: M2
  • Monteringssätt: Våglödning
  • Antal anslutningar: 13
  • Stickanslutning: Nej
  • Åtdragningsmoment: 0,22 Nm... 0,25 Nm
  • Metallyta lödningsområde (täckskikt): Tenn (5–7 µm Sn)
  • Isoleringsmaterial pa
  • Isoleringsmaterialsgrupp I
  • Höjd (höjd utan lödpin) 8,5 mm
  • Stiftlängd 3,5 mm
  • Stiftmått 0,5 x 0,9 mm
  • Märkstötspänning (III/3) 2,5 kV
  • Nominell area: 1.5 m²
Förpackningstyp

Piece

Typ

MKDS 1/13-3,5

Typ av produkt

PBC-terminal

Egenskaper

med draghylsa

RM

3.5 mm

Antal serier

1

Antal positioner per rad

13

Antal poler

13

avisolering längd (max.)

5 mm

Anslutning

Skruv

Krets

Nominell ström

13.5 A

Tvärsnitt flexibelt (min.)

0.14 mm²

Nominell ström - avrundad

13.5 A

Tvärsnitt styv (min.)

0.14 mm²

Tvärsnitt flexibelt (max.)

1.5 mm²

Tvärsnitt styv (max.)

1.5 mm²

AWG min.

26

AWG max.

16

Kontaktmaterial

Kopparlegering, förtennad

Kapslingsmaterial

Polyamid

Tillverkarfärg

Grön

Tillverkarnr.

1751358

Innehåll

1 st

Nominell spänning

200 V

Bredd

46 mm

Höjd

12 mm

Längd

7.3 mm

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad
Typ
Antal positioner per rad
Anslutning
Antal poler
Antal serier
Förpackningstyp
RM

Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece
Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

2209324


Denna artikel
13.5 A
MKDS 1/13-3,5
13
SkruvKrets
13
1
Piece
3.5 mm
Phoenix Contact FRONT 2,5-V/SA 5/ 5 PBC-terminal 2.5 mm² Antal poler 5 Grön 20 st Piece
Phoenix Contact FRONT 2,5-V/SA 5/ 5 PBC-terminal 2.5 mm² Antal poler 5 Grön 20 st Piece

2209278


24 A
FRONT 2,5-V/SA 5/ 5
5
SkruvKrets
5
1
Piece
5 mm
Phoenix Contact MKDSN 1,5/ 3-5,08 BD:A,B,C PBC-terminal Antal poler 3 Grön 50 st
Phoenix Contact MKDSN 1,5/ 3-5,08 BD:A,B,C PBC-terminal Antal poler 3 Grön 50 st

2209285


13.5 A
MKDSN 1,5/ 3-5,08 BD:A,B,C
SkruvKrets
3
5.08 mm
Phoenix Contact IDC 0,3/ 7-3,81 PBC-terminal 0.34 mm² Antal poler 7 Grön 50 st Piece
Phoenix Contact IDC 0,3/ 7-3,81 PBC-terminal 0.34 mm² Antal poler 7 Grön 50 st Piece

2209286


5 A
IDC 0,3/ 7-3,81
7
IDCKrets
7
1
Piece
3.81 mm
Phoenix Contact MKDS 3/12 CRWH PBC-terminal 2.5 mm² Antal poler 12 Cremevit 50 st Piece
Phoenix Contact MKDS 3/12 CRWH PBC-terminal 2.5 mm² Antal poler 12 Cremevit 50 st Piece

2209293


24 A
MKDS 3/12 CRWH
SkruvKrets
12
1
Piece
5 mm
Phoenix Contact MK3DS 1/10-3,81 PBC-terminal 1 mm² Antal poler 10 Grön 1 st Piece
Phoenix Contact MK3DS 1/10-3,81 PBC-terminal 1 mm² Antal poler 10 Grön 1 st Piece

2209312


8 A
MK3DS 1/10-3,81
10
SkruvKrets
10
3
Piece
3.81 mm
Phoenix Contact MKKDS 1/ 9-3,5 PBC-terminal 1 mm² Antal poler 9 Grön 1 st Piece
Phoenix Contact MKKDS 1/ 9-3,5 PBC-terminal 1 mm² Antal poler 9 Grön 1 st Piece

2209325


8 A
MKKDS 1/ 9-3,5
9
SkruvKrets
9
2
Piece
3.5 mm
Phoenix Contact MKKDS 1/11-3,5 PBC-terminal 1 mm² Antal poler 11 Grön 1 st Single
Phoenix Contact MKKDS 1/11-3,5 PBC-terminal 1 mm² Antal poler 11 Grön 1 st Single

2209326


8 A
MKKDS 1/11-3,5
11
SkruvKrets
11
2
Single
3.5 mm
Phoenix Contact FRONT 2,5-H/SA10/ 4 PBC-terminal 2.5 mm² Antal poler 4 Grön 20 st Piece
Phoenix Contact FRONT 2,5-H/SA10/ 4 PBC-terminal 2.5 mm² Antal poler 4 Grön 20 st Piece

2209343


24 A
FRONT 2,5-H/SA10/ 4
4
SkruvKrets
4
1
Piece
5 mm
Phoenix Contact MKDS 5/ 3-7,62 SZS PBC-terminal 4 mm² Antal poler 3 Grön 50 st
Phoenix Contact MKDS 5/ 3-7,62 SZS PBC-terminal 4 mm² Antal poler 3 Grön 50 st

2209462


32 A
MKDS 5/ 3-7,62 SZS
3
SkruvKrets
3
1
7.62 mm

Dokument & nedladdningar

Datablad

European union

Datablad 2209324 Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Datablad 2209324 Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209324 Phoenix Contact MKDS 1/13-3,5 PBC-terminal 1.5 mm² Antal poler 13 Grön 1 st Piece

Beskrivning

Känd anslutningsprincip för användning över hela världen. Låg Uppvärmning genom högsta kontaktkraft. Möjliggör anslutning av två stegar. Minsta konstruktion för respektive ledararea.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Känd anslutningsprincip för användning över hela världen. Låg Uppvärmning genom högsta kontaktkraft. Möjliggör anslutning av två stegar. Minsta konstruktion för respektive ledararea.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
