Phoenix Contact MACX MCR-SL-UI-REL 2906169 Gränslägesbrytare 1 st

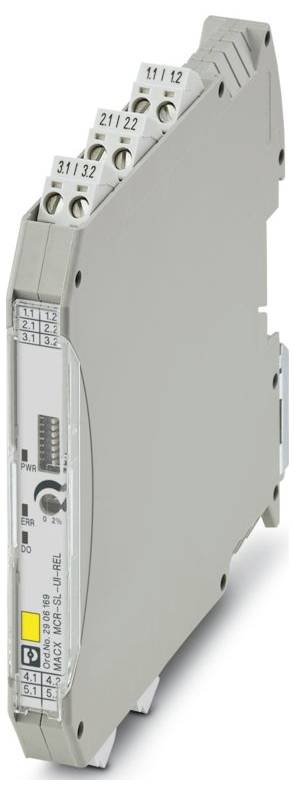

En smal, grå elektronisk modul med flera terminalingångar och en märkt sidopanel, använd för signalisolering och konvertering i styrsystem.

Liknande avbildning

Typ av produkt

Gränslägesbrytare

Ingångssignal max. (ström)

21 mA

Ingångssignal max. (spänning)

10.5 V

Typ

MACX MCR-SL-UI-REL

Mått.

(L x B x H) 113.7 x 12.5 x 112.5 mm

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (3 272,00 kr / stycken)

3 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: MACX analog
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 12,5 mm
Höjd: 112,5 mm
Djup: 113,7 mm
Färg: Grå (RAL 7042)
Materialhölje: Pa 6.6-FR
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -20 °C ... 65 °C (valfritt monteringsläge)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Anmärkning: Avvikelser kan förekomma under störningen.
Montering: Dragskenamontering
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd: 7 mm
ATEX ATEX
IECEx: IECEx
Märkning: C.
UL, USA / Kanada: UL, USA / Kanada
Effektförlust: 0,9 W
Försörjningsspänning 9,6 VDC ... 30 V DC
CE: CE
Certifikat: DNV 21.0089 X.
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Exponering för störningar: Exponering för störningar
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
INMETRO: INMETRO
Immunitet EN 61000-6-2
Statusindikering med LED grön (matningsspänning);LED gul (kopplingsutgång);LED röd, blinkande (lednings-, sensorfel, ERR)
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Strömförbrukning typisk: 38 mA (24 V DC)
Strömförbrukning maximalt 90 mA (10 V DC)
Isolering: Säker separering
Kontakttyp: 1 växlare.
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur B
HUMIDITY: B
Vibration: A.
EMC:A
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 375 V AC
Provningsspänning 2,5 kV AC (50 Hz, 60 s)
Funktionalitet: Funktionalitet
Kontaktmaterial AgSnO2, hårdförgylld
CCC / China-ex: CCC / China-ex
GB-standard GB GB-standard
Galvanisk separering: Galvanisk separering
Ingångsmotstånd strömingång < 28 Ω
Temperaturkoefficient max: 0,01 %/K.
Överföringsfel maximalt: 0,1 %
Effektförbrukning: ≤ 1,2 W
Ingångssignal ström: 0,2 mA... 20 mA;0,18 mA... 21 mA (maximiområde)
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Konfiguration: DIP-brytare
Ingångssignal spänning: 0,1 V... 10 V; 0,1 V 10,5 V (maximiområde)
Omkoppling: Relä: Omkoppling: Relä
Kopplingsström maximalt: ≤ 4 A AC (cos phi = 1);≤ 1 A DC (resistiv last, 24 V DC, 50 mW);≤ 0,2 A DC (resistiv last, 120 V DC)
Ex-installation (EPL): GC;div. 2
Signal: Spänning/ström: Signal: Spänning/ström
Säkerhetsintegritetsnivå (SIL, IEC 61508): Säkerhetsintegritetsnivå (SIL, IEC 61508)
Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1: Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1
Ingångsmotstånd spänningsingång > 100 kΩ
Aska: ≤ 22 % 99
Testuttag: Testuttag
Diameter: max. 2 mm
Systematisk Capability: Systematic Capability
Ledningsfeldetektering < 0,1 mA (ledningsbrott);> 21,1 mA (kortslutning)
Tröskelvärde "0" -signal ström: Kan ställas in via DIP-brytare (i 1,25 %-steg) och potentiometer (linjär till 2 % av tröskelvärdet inställt med DIP-brytare)
Kopplingshysteres: off: Ca 0,5 %, on: Ca 1 %
Prestandanivå (ISO 13849): Prestandanivå (ISO 13849)
Brytpunkt noggrannhet < 0,1 %
Galvanisk separering utgång/försörjning IEC/en 60079-7: Galvanisk separering utgång/försörjning IEC/en 60079-7
Galvanisk separering ingång/utgång, försörjning IEC/en 60079-7: Galvanisk separering ingång/utgång, försörjning IEC/en 60079-7
Nominell spänning: 12 V DC... 24 V DC -20 % ... +25 %
Det totala spänningsfelet får inte överstiga ± 10 mV
Största totala fel i strömingången: ± 20 µA

Typ: MACX MCR-SL-UI-REL

Typ av produkt: Gränslägesbrytare

Ingångssignal max. (ström): 21 mA

Ingångssignal max. (spänning): 10.5 V

Mått.: (L x B x H) 113.7 x 12.5 x 112.5 mm

Anslutning: Skruv

Ingångssignal (spänning): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Ingångssignal (ström): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Innehåll: 1 st

Konfiguration: DIP-switch

Bredd: 12.5 mm

Höjd: 112.5 mm

Längd: 113.7 mm

Max. omgivningstemperatur: 65 °C

Min. omgivningstemperatur: -20 °C

Matningsspänning (mun.): 24 V/DC

Försörjningspänning U(B): 12 V DC ... 24 V DC -20 % ... +25 %

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.2 mm²

Tvärsnitt styv (min.): 0.2 mm²

Djup: 113.7 mm

: IP20

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Gränslägesbrytare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Gränslägesbrytare 1 st

Beskrivning

Gränsvärdesbrytare med ingång för aktiva ström- och spänningssignaler och en gränsvärdesreläutgång (växlare). Kan ställas in via DIP-brytare och potentiometer, galvanisk 3-vägs-separering, upp till SIL2 (SC3), PLC Kat. 1, skruvanslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
