Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Temperaturmätomformare 2924799

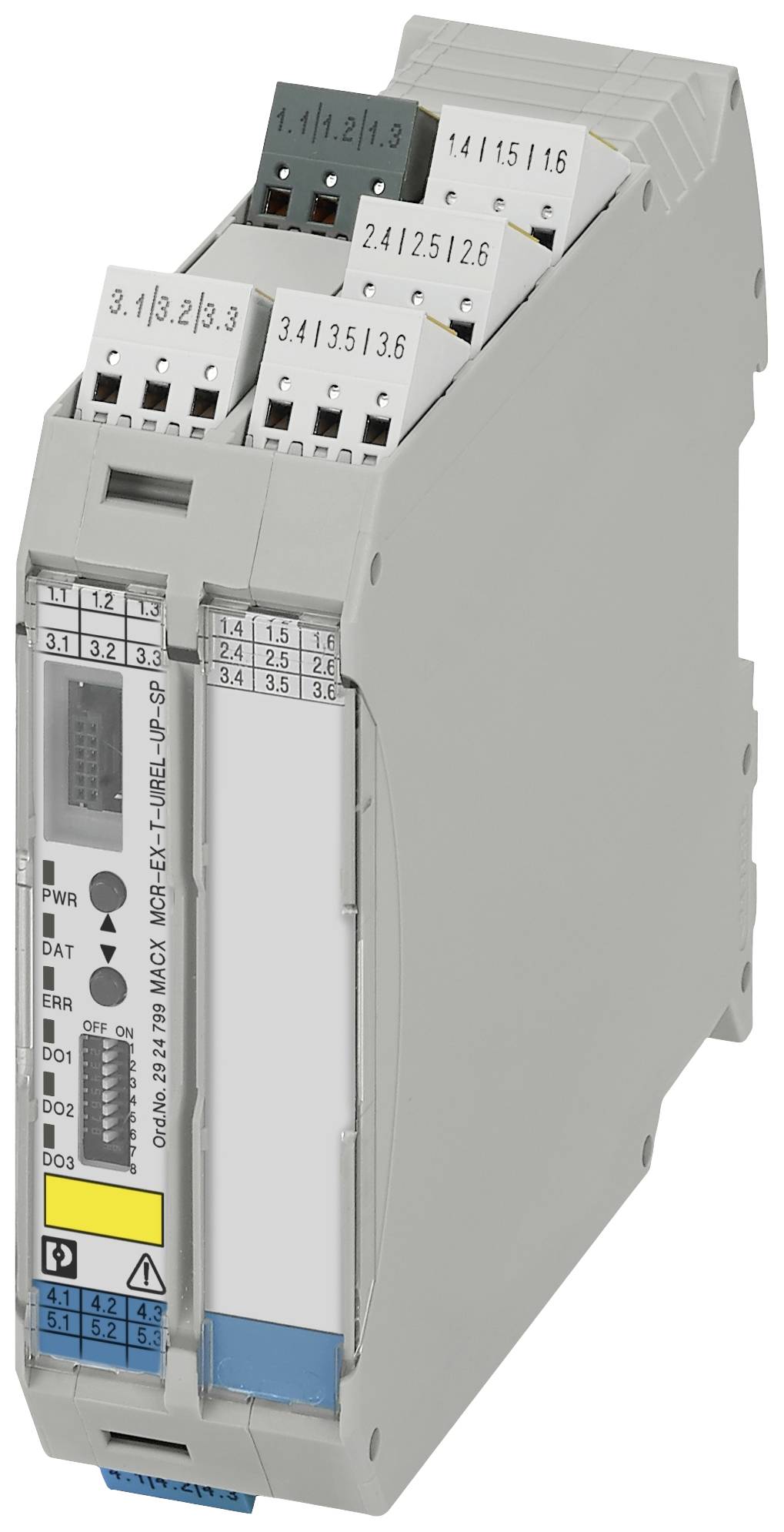

Elektroteknisk enhet med olika kontaktanslutningar och etiketter. Triangulära symboler och siffror är synliga.

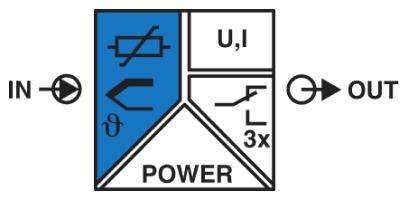

Elektronikmodul-diagram: Pil visar från IN till OUT. Symboler inuti: Motstånd, spänning/ström U,I, slinga, switch med 3x och POWER.

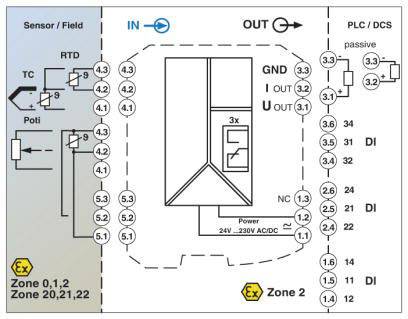

Diagram över ett styrsystem: Kopplingar mellan sensorer, in-/utgångar och zoner 0, 1, 2. PLC/DCS passiva enheter.

'Kopplingsschema för en elektrisk säkerhetskrets: Sensorer, in- och utgångar, strömförsörjning. Zoner är explosionsskyddade (Ex). Huvudkontakter GND, I UT, U UT.'

1/4

Typ

MACX MCR-EX-T-UIREL-UP-SP

Försörjningsspänning

24 V - 230 V

Strömförbrukning

100 mA

Utgångssignal

4 mA-20 mA

Temperatur

-40 °C till +85 °C

Datablad (PDF)

Leverans mån. 19 okt.

Antal

Styck

Toal (6 312,00 kr / stycken)

6 312,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4 ledare
ANVÄNDBARA SENSOTRYPER (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Temperaturmätområde -250 °C - +2500 °C (område beroende på Sensortyp)
Räckvidd för insignalen 0 Ω - 50 kΩ
Strömförbrukning: < 2.4 W
Avisoleringslängd 8 mm
Ledararea: 0.2 m² - 1.5 mm²
Ledararea AWG 24 - 16

Typ: MACX MCR-EX-T-UIREL-UP-SP

Försörjningsspänning: 24 V - 230 V

Strömförbrukning: 100 mA

Utgångssignal: 4 mA-20 mA

Temperatur: -40 °C till +85 °C

Börda: 600 Ω

Beskrivning: Temperaturgivare

Mått.: (L x B x H) 113.5 x 35.2 x 117.7 mm

Anslutningstyp: Push-in-anslutning

Drifttemperatur: -250 °C (min)

Min. drifttemperatur: -250 °C

Ingångsmotstånd: 0 Ω – 50 kΩ

Tillverkarnr.: 2924799

Bredd: 35.2 mm

Höjd: 117.7 mm

Längd: 113.5 mm

Max. omgivningstemperatur: +65 °C

Min. omgivningstemperatur: -20 °C

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Temperaturmätomformare 2924799

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Temperaturmätomformare 2924799

Beskrivning

Programmering under drift, vid ansluten ex-mätkrets och utan spänning via programmeringsadapter IFS-USB-PROG-ADAPTER. Ingång för motståndstermometer, termoelement, motståndsgivare, potentiometer och mV-källor, [ex ia] IIC. Kompensation för kalla lödstället med separat kontakt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
