Phoenix Contact MACX MCR-EX-RTD-I Temperaturmätomformare 1050222

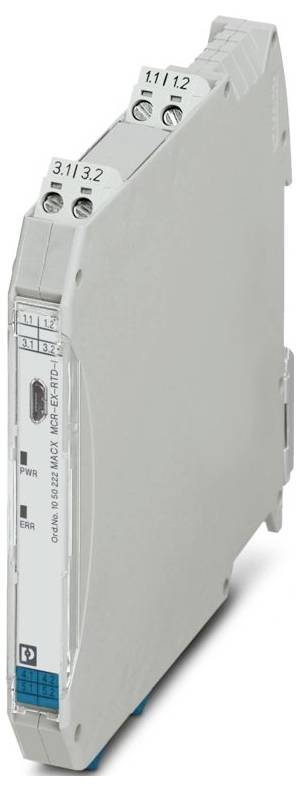

Liknande avbildning

Typ

MACX MCR-EX-RTD-I

Försörjningsspänning

24 V/DC

Mått.

(Ø x H) 2 mm x 112.5 mm

Anslutningstyp

Skruvmontage

Tillverkarnr.

1050222

Datablad (PDF)

Leverans mån. 19 okt.

Antal

Styck

Toal (3 272,00 kr / stycken)

3 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: MACX analog
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 12,5 mm
Höjd: 112,5 mm
Djup: 113,7 mm
Färg: Grå (RAL 7042)
Materialhölje: Pa 6.6-FR
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 49 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
Höjd: ≤ 2000 m (tekniska data avser höjdlägen ≤ 2000 m över N. För höjdlägen 2000 > m via NN se databladet.)
Standarder/bestämmelser: EN 61000–4-6
Anmärkning: Avvikelser kan förekomma under störningen.
Montering: Dragskenamontering
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd: 7 mm
ATEX ATEX
IECEx: IECEx
Märkning: Förprodukt 2Ex ec IC [ia GA] IIC T4 GC
UL, USA / Kanada: UL, USA / Kanada
Effektförlust: ≤ 0,76 W.
Försörjningsspänning 19,2 VDC ... 30 V DC
CE: CE
Certifikat: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Exponering för störningar: Exponering för störningar
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Snabba transienter (Burst): Snabba transienter (Burst)
Ledningsbunden påverkan: Ledningsbunden påverkan
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
INMETRO: INMETRO
Immunitet EN 61000-6-2
Statusindikering: Led grön (matningsspänning);LED röd, blinkande 2,8 Hz (lednings-, sensorfel på in- eller utgång, ERR);LED röd, blinkande 1,4 Hz (simulationsdrift, ERR);LED röd, permanent an (modulfel, (ERR)
Namn: Ledningsbundna störningar
Galvanisk separering mellan ingång och utgång: Ja
Användning: Temperatur
Strömförsörjning: Försörjning
Antal kanaler: 1
Begränsning av användningsområdet: Begränsning av användningsområdet
EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
Isolering: Säker separering
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur B
HUMIDITY: B
Vibration: A.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Märkisolationsspänning 60 Veff (IEC/en 60079-11)
Provspänning: 1,75 kV
Max. Utgångsspänning Uo: 6 V.
Max. Utgångsström IO: 16,6 mA (RTD i 4-ledarteknik);13 mA (RTD i 3-ledarteknik);7,1 mA (RTD i 2-ledarteknik);16,6 mA (2x RTD i 2-ledarteknik);13 mA (potentiometer)
Max. Uteffekt Po 25,2 mW (linjär)
Säkerhetsteknisk maximalspänning UM 60 V AC/DC
Belastning/utgång strömutgång ≤ 600 Ω
Funktionalitet: Funktionalitet
Antal utgångar: 1
Nominell spänning: 24 V DC -20 %... +25 %
Galvanisk separering: Galvanisk separering
Temperaturkoefficient typisk: 0,01 %/K.
Effektförbrukning: ≤ 1 W
Utgångssignal ström: 0 mA... 20 mA;4 mA... 20 mA (SIL)
Utgångssignal ström maximalt: ≥ 21 mA
Typisk avvikelse från mätområdesslutvärdet: 1 %
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Konfiguration: Programvara
Beskrivning av ingången: Egensäker
Antal ingångar: 1
Ex-installation (EPL): GC;div. 2
EAC ex: EAC ex
Galvanisk separering ingång/utgång IEC/en 60079-11: Galvanisk separering ingång/utgång IEC/en 60079-11
Ex i-strömkretsar (EPL): GA;DA;Ma;div. 1
Max. Inre kapacitet CI: 44 nF
Säkerhetsintegritetsnivå (SIL, IEC 61508): Säkerhetsintegritetsnivå (SIL, IEC 61508)
Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1: Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1
Max. Tillåtet totalt ledningsmotstånd 50 Ω (per ledning)
Mätning: Mätning
Galvanisk separering ingång/försörjning IEC/en 60079-11: Galvanisk separering ingång/försörjning IEC/en 60079-11
Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4-ledare
Resistansområde linjärt: 0 Ω... 50 kΩ
Sensor-matningsström: 10 µA ... 210 µA (till 2x 210 µA för 3-ledare)
IIB/IIIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 460 MH / 1000 µF
IIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 100 MH / 40 µF
IIC (blandad strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 100 MH / 555 nF
Temperaturmätområde: -200 °C ... 850 °C (område beroende på Sensortyp)
Mätområdesnivå temperatur: ≥ 50 K.
Signal: Ström: Signal: Ström
Aska: 1,7–99 %
Testuttag: Testuttag
Diameter: max. 2 mm
Systematisk Capability: Systematic Capability
Typiskt överföringsfel: 0,1 % (t.ex. vid PT 100, intervall 300 K, 4... 20 mA)
Konfigurerbar/programmerbar: Ja
Utgångsvåghet (ström): < 15 µASS;< 10 µArms
Egenskaper vid sensorfel: Kan definieras fritt
Säkerhetsteknisk data: Klämmor: 4.1, 4.2, 5.1, 5.2: Säkerhetsteknisk data: Klämmor: 4.1, 4.2, 5.1, 5.2
IIa/i (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 850 MH / 1000 µF
IIB/IIA (blandad strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 100 MH / 950 nF
IIIC/i (blandad strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 100 MH / 950 nF
Höjdangivningsområde (≤ 2000 m): Höjdangivningsområde (≤ 2000 m)
Höjdangivningsområde (≤ 3000 m): Höjdangivningsområde (≤ 3000 m)
Höjdintervall > : 4000 m... 5000 m
Höjdangivningsområde (≤ 4000 m): Höjdangivningsområde (≤ 4000 m)
Höjdangivningsområde (≤ 5000 m): Höjdangivningsområde (≤ 5000 m)
Resistansområde potentiometer: 0 Ω... 50 kΩ
EAC ex: EAC ex

Typ: MACX MCR-EX-RTD-I

Försörjningsspänning: 24 V/DC

Mått.: (Ø x H) 2 mm x 112.5 mm

Anslutningstyp: Skruvmontage

Tillverkarnr.: 1050222

Bredd: 12.5 mm

Höjd: 112.5 mm

Längd: 113.7 mm

Diameter: 2 mm

Max. omgivningstemperatur: 49 °C

Min. omgivningstemperatur: -40 °C

Vikt: 0.13 kg

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperaturmätomformare 1050222

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperaturmätomformare 1050222

Beskrivning

Ex i-temperaturmätomformare: Omvandlar signaler av motståndstermometrar som är installerade i ex-området och överför en 0/4-20 mA-signal till en börda i det säkra området. Fritt programmerbar 3-vägs separering, SIL, skruvanslutning, standardkonfiguration.
