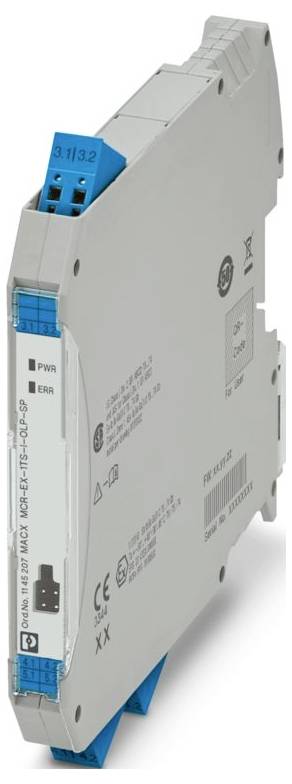

Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmätomformare 1145207

Liknande avbildning

Typ

MACX MCR-EX-1TS-I-OLP-SP

Försörjningsspänning

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Mått.

(L x B x H) 113.7 x 12.5 x 116 mm

Anslutningstyp

Push-in-anslutning

Drifttemperatur

-40 °C (min)

Datablad (PDF)

Leverans ons. 25 nov.

Antal

Styck

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Field analog
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 1,5 mm²
Ledararea styv: 0,2 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 12,5 mm
Höjd: 116 mm
Djup: 113,7 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -50 °C ... 100 °C
Höjd: ≤ 4000 m (över havet)
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd: 8 mm
ATEX ATEX
IECEx: IECEx
Överföringshastighet 1200 Baud
Märkning: IS for Class i, div. 2, Groups A, B, C, D | T6...T4;AIS/Class i/div. 1/ABCD
Försörjningsspänning: Matning utan extern strömförsörjning behövs;11 V DC... 30 V DC
CE: CE
Certifikat: IECEx EPS 20.0060X
Ingångsspänningsområde: -20 mV... 100 mV (minsta mätområde 5 mV )
Signal: Signal
Klimatklass B2
CSA
Statusindikering med LED (röd)
Protokoll som stöds: HÅRD
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Antal kanaler: 1
Tillkopplingsfördröjning: Reine 7 s (HART); Reine 7 s (mätvärde)
Provningsspänning 2 kV AC (50 Hz, 60 s)
Funktionalitet: Funktionalitet
Datakommunikation (bypass): Datakommunikation (bypass)
Ingångssignal temperatur
Utgångssignal ström: 4 mA... 20 mA;20 mA... 4 mA
Utgångssignal ström maximalt: 23 mA
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Konfiguration: Programvara;HART
Antal ingångar: 1
Ex-installation (EPL): GB;div. 1
Ex i-strömkretsar (EPL): GA;div. 1
Mätning: Mätning
Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4-ledare
Resistansområde linjärt: 10 Ω... 2000 Ω (minsta mätspann: 10 Ω)
Temperaturmätområde: -250 °C ... 2500 °C (område beroende på Sensortyp)
Mätområdesintervall temperatur: ≥ 10 K (RTD); ≥ 50 K (TC)
ANVÄNDBARA SENSOTRYPER (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Ström: Signal: Ström
BELASTNING: (UL - 11 V ) / 0,023 A.
Stegsvar (0–99 %): 1 s (TC); 1 s (RTD)
Galvanisk separering ingång/utgång: Galvanisk separering ingång/utgång
Hård-kodning: FSK ± 0,5 mA
HART-version 7
Nätfrekvensfilter 50/60 Hz
Kommunikationsmotstånd: ≥ 250 Ω

Typ: MACX MCR-EX-1TS-I-OLP-SP

Försörjningsspänning: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Mått.: (L x B x H) 113.7 x 12.5 x 116 mm

Anslutningstyp: Push-in-anslutning

Drifttemperatur: -40 °C (min)

Min. drifttemperatur: -40 °C

Tillverkarnr.: 1145207

Bredd: 12.5 mm

Höjd: 116 mm

Längd: 113.7 mm

Max. omgivningstemperatur: 85 °C

Min. omgivningstemperatur: -40 °C

Vikt: 0.14 kg

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmätomformare 1145207

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmätomformare 1145207

Beskrivning

Ex i-utgångslingesponsorer temperaturmätomvandlare för överföring av RTD- och TC-sensorsignaler samt av resistans- och spänningsgivare över 4 mA... 20 mA. HÅRD, ex i-delningsförstärkare, standardkonfiguration, push-in-anslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
