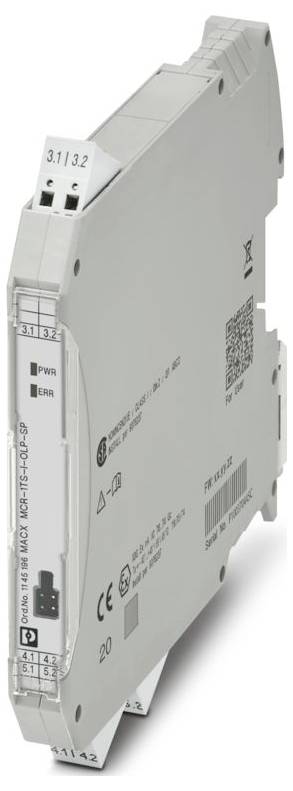

Phoenix Contact MACX MCR-1TS-I-OLP-SP Temperaturmätomformare 1145196
EAN:
Fabrikatsnr.
Artikelnr.:
Typ
MACX MCR-1TS-I-OLP-SP
Försörjningsspänning
11 V DC ... 36 V DC V/DC
Mått.
(L x B x H) 113.7 x 12.5 x 116 mm
Anslutningstyp
Push-in-anslutning
Tillverkarnr.
1145196
Datablad (PDF)
Antal
Toal (4 552,00 kr / stycken)
4 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Field analog
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 12,5 mm
- Höjd: 116 mm
- Djup: 113,7 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -50 °C ... 100 °C
- Höjd: ≤ 4000 m (över havet)
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Avisoleringslängd: 8 mm
- ATEX ATEX
- Överföringshastighet 1200 Baud
- Märkning: Ex ec IIC T6...T4
- Försörjningsspänning: Matning utan extern strömförsörjning behövs;11 V DC... 36 V DC (standard)
- CE: CE
- Certifikat: PxCIF20ATEX114192U
- Ingångsspänningsområde: -20 mV... 100 mV (minsta mätområde 5 mV )
- Signal: Signal
- Klimatklass B2
- CSA
- Statusindikering med LED (röd)
- Protokoll som stöds: HÅRD
- Galvanisk separering mellan ingång och utgång: Ja
- Strömförsörjning: Försörjning
- Antal kanaler: 1
- Tillkopplingsfördröjning: Reine 7 s (HART); Reine 7 s (mätvärde)
- Provningsspänning 2 kV AC (50 Hz, 60 s)
- Funktionalitet: Funktionalitet
- Datakommunikation (bypass): Datakommunikation (bypass)
- Ingångssignal temperatur
- Utgångssignal ström: 4 mA... 20 mA;20 mA... 4 mA
- Utgångssignal ström maximalt: 23 mA
- Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
- Konfiguration: Programvara;HART
- Antal ingångar: 1
- Ex-installation (EPL): GC;div. 2
- Mätning: Mätning
- Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4-ledare
- Resistansområde linjärt: 10 Ω... 2000 Ω (minsta mätspann: 10 Ω)
- Temperaturmätområde: -250 °C ... 2500 °C (område beroende på Sensortyp)
- Mätområdesintervall temperatur: ≥ 10 K (RTD); ≥ 50 K (TC)
- ANVÄNDBARA SENSOTRYPER (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signal: Ström: Signal: Ström
- BELASTNING: (UL - 11 V ) / 0,023 A.
- Stegsvar (0–99 %): 1 s (TC); 1 s (RTD)
- Galvanisk separering ingång/utgång: Galvanisk separering ingång/utgång
- Hård-kodning: FSK ± 0,5 mA
- HART-version 7
- Nätfrekvensfilter 50/60 Hz
- Kommunikationsmotstånd: ≥ 250 Ω
- Typ
MACX MCR-1TS-I-OLP-SP
- Försörjningsspänning
11 V DC ... 36 V DC V/DC
- Mått.
(L x B x H) 113.7 x 12.5 x 116 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1145196
- Bredd
12.5 mm
- Höjd
116 mm
- Längd
113.7 mm
- Max. omgivningstemperatur
85 °C
- Min. omgivningstemperatur
-40 °C
- Vikt
0.1521 kg
- UKCA
Ja
- Typ av produkt
Temperaturmätomformare
Dokument & nedladdningar
Datablad
Datablad 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Temperaturmätomformare 1145196
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Temperaturmätomformare 1145196
Beskrivning
Utgångslingspästare Temperaturmätomformare för överföring av RTD- och TC-sensorsignaler samt av resistans- och spänningsgivare över 4 mA... 20 mA. HÅRD, delningsförstärkare, standardkonfiguration, push-in-anslutning
