Phoenix Contact Genomföringsplint Totalt antal poler 2 Rastermått: 20 mm 1708745 10 st Piece

En multikontakt med transparent och orange hölje, monterad på en platta, visar sidoanslutningsmöjligheter.

Liknande avbildning

Diagrammet visar strömstyrka mot omgivningstemperatur. Strömstyrkan förblir konstant (160 A) upp till 75°C, därefter sjunker den kraftigt.

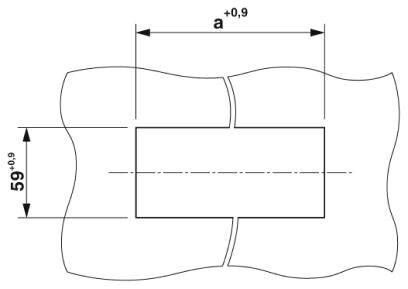

Diagram över en rektangulär yta med böjda linjer. Yttre mått: bredd 59 hög 0,9', längd 'a hög 0,9'. En mittlinje löper horisontellt.

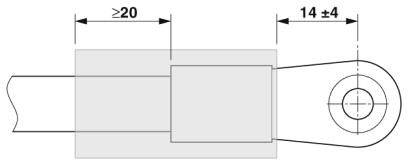

Teknisk ritning av ett flänslagrat lager med mått: vänster längd minst 20 mm, höger hål 14 ± 4 mm.

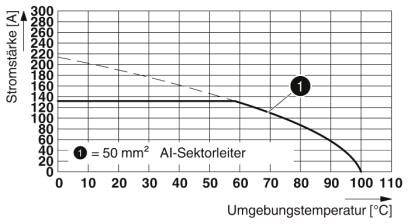

Diagram visar strömstyrka i ampere mot omgivningstemperatur i grader Celsius för 50 mm² aluminiumledare. Maxvärde vid 20°C: 140 A.

1/5

Liknande avbildning

Typ av produkt

Genomföringsplint

Konstruktionsform

Hylsa

20 mm

Totalt antal poler

Förpackningstyp

Piece

Datablad (PDF)

Leverans mån. 12 okt.

30 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (207,20 kr / stycken)

2 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 10 st
Totalt antal poler: 2

Tekniska specifikationer

Antal anslutningar: 4
Isoleringsmaterialsgrupp I
Antal potentialer 2
Omgivningstemperatur (montering): -5 °C ... 100 °C

Förpackningstyp: Piece

Typ av produkt: Genomföringsplint

Konstruktionsform: Hylsa

Funktioner: med spak

RM: 20 mm

Totalt antal poler: 2

Bredd: 58 mm

Nominell ström: 150 A

Nominell ström - avrundad: 150 A

Innehåll: 10 st

Anslutning: T-LOX- Kraftkabelplint

Tillverkarnr.: 1708745

Tillverkarfärg: Grå

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Nominell spänning: 1000 V

max. Tvärsnitt: 50 mm²

Area min.: 10 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: TW 50/ 2-CL

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209290 Phoenix Contact Genomföringsplint Totalt antal poler 2 Rastermått: 20 mm 1708745 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209290 Phoenix Contact Genomföringsplint Totalt antal poler 2 Rastermått: 20 mm 1708745 10 st Piece

Beskrivning

Spak drift möjliggör tidsbesparande och lättgående anslutning av stora ledare. Definierad kontaktkraft garanterar långtidsstabil kontakt. Klämrummet kan öppnas i 90° och gör det enkelt att svänga ledaren. Snabb, verktygslös montering på höljets vägg med hjälp av en fästdel.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
