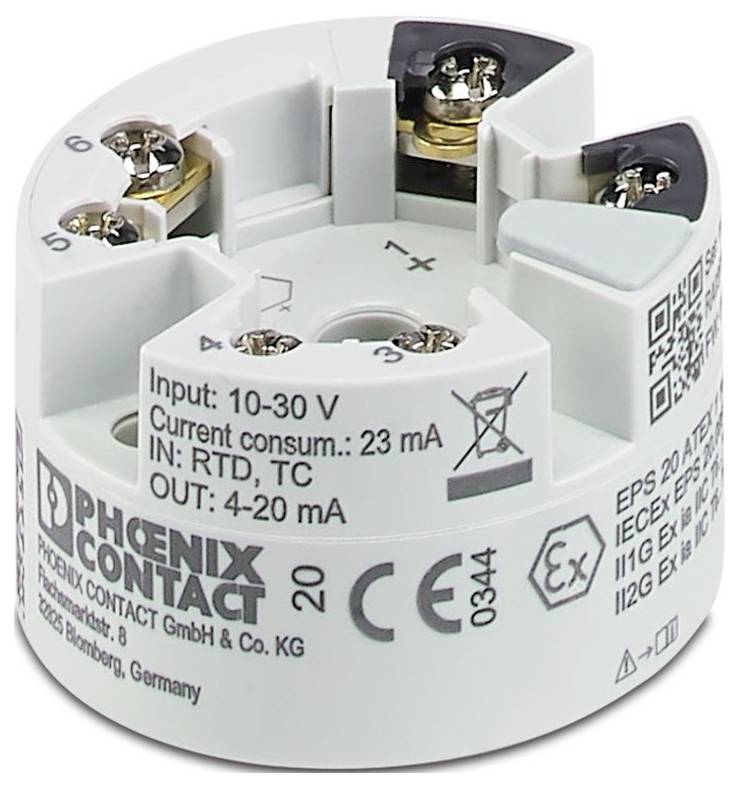

Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Temperaturmätomformare 1145217

Liknande avbildning

Typ

FA MCR-EX-HT-1TS-I-OLP

Försörjningsspänning

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC

Anslutningstyp

Skruvmontage

Drifttemperatur

-40 °C (min)

Min. drifttemperatur

-40 °C

Datablad (PDF)

Leverans ons. 9 dec. 2026

Antal

Styck

Toal (3 032,00 kr / stycken)

3 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Field analog
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Miljöförhållanden
Kapslingsklass IP00 (vid montering i fälthölje IP66/67, NEMA 4X)
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -50 °C ... 100 °C
Höjd: ≤ 4000 m (över havet)
Monteringssätt: Montering;dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (kondensation tillåten)
Avisoleringslängd: 8 mm
ATEX ATEX
IECEx: IECEx
Överföringshastighet 1200 Baud
Märkning: IS for Class i, div. 1, Groups A, B, C, D | T6...T4;ex ia IIC T6...T4 GA
Försörjningsspänning: Matning utan extern strömförsörjning behövs;10 V DC... 30 V DC (ex)
CE: CE
Certifikat: CML 21UKEX21009X
Ingångsspänningsområde: -20 mV... 100 mV (minsta mätområde 5 mV )
Monteringsanvisning: Montering i anslutningshuvud enligt din 43729 form B.
Klimatklass C1
CSA
Protokoll som stöds: HÅRD
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Antal kanaler: 1
Tillkopplingsfördröjning: Reine 7 s (HART); Reine 7 s (mätvärde)
Provningsspänning 2 kV AC (50 Hz, 60 s)
Funktionalitet: Funktionalitet
UKCA ex (UKEX): UKCA ex (UKEX)
Datakommunikation (bypass): Datakommunikation (bypass)
Utgångssignal ström: 4 mA... 20 mA (HART);20 mA... 4 mA (HART)
Utgångssignal ström maximalt: 23 mA
Konfiguration: Programvara;HART
Antal ingångar: 1
Ex-installation (EPL): GB;div. 1
Ex i-strömkretsar (EPL): GA;div. 1
Mätning: Mätning
Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4-ledare
Resistansområde linjärt: 10 Ω... 2000 Ω (minsta mätspann: 10 Ω)
Temperaturmätområde: -250 °C ... 2500 °C (område beroende på Sensortyp)
Mätområdesintervall temperatur: ≥ 10 K (RTD); ≥ 50 K (TC)
ANVÄNDBARA SENSOTRYPER (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Ström: Signal: Ström
BELASTNING: (UL - 10 V ) / 0,023 A.
Stegsvar (0–99 %): 1 s (TC); 1 s (RTD)
Galvanisk separering ingång/utgång: Galvanisk separering ingång/utgång
Hård-kodning: FSK ± 0,5 mA
HART-version 7
Nätfrekvensfilter 50/60 Hz
Kommunikationsmotstånd: ≥ 250 Ω

Typ: FA MCR-EX-HT-1TS-I-OLP

Försörjningsspänning: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC

Anslutningstyp: Skruvmontage

Drifttemperatur: -40 °C (min)

Min. drifttemperatur: -40 °C

Tillverkarnr.: 1145217

Max. omgivningstemperatur: 85 °C

Min. omgivningstemperatur: -40 °C

Vikt: 0.07 kg

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Temperaturmätomformare 1145217

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Temperaturmätomformare 1145217

Beskrivning

Ex i-utgångslingematad huvudgivare för överföring av RTD- och TC-sensorsignaler, samt resistans- och spänningsgivare över 4 mA... 20 mA. HÅRD, standardkonfiguration, skruvanslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
