Name: Phoenix Contact EV-HPC-PCU-01 Kylenhet Typ 1 & typ 2 Mode 4
Brand: Phoenix Contact
SKU: 3567208

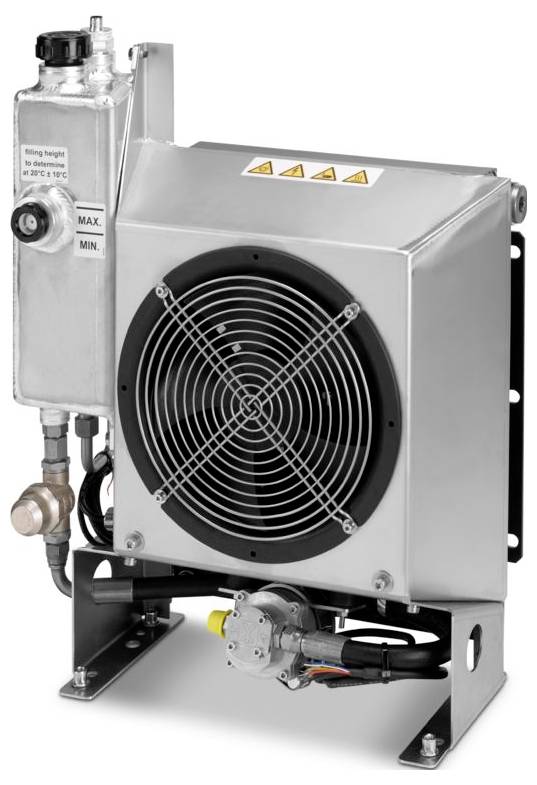

Phoenix Contact EV-HPC-PCU-01 Kylenhet Typ 1 & typ 2 Mode 4-0

Liknande avbildning

Datablad (PDF)

Utgått

Rapportera juridiska problem

Tekniska specifikationer

Laddarstandard: CCS typ 1, CCS typ 2
Laddningsläge: mode 4
Kylning: Vätske-luft-kylsystem (passiva), halvslutna kylsystem
Kylvätska: 50 % vatten, 50 % glykol (glycerofor N)
Volym: ≤ 60 db(A) (för system med fritt fält och 1 m avstånd)
Matningsspänning 24 V DC (fläkt), 24 V DC (pump)
Styrspänningsområde: 0,00 V DC... 10,00 V DC (FLÄKT), 0,00 V DC ... 10,00 V DC (pump)
Strömförbrukning: Max. 1,97 A (fläkt), max. 1,8 A (pump)
Funktionsgränssnitt: Kylkrets:
Gränssnitt: Snabbkopplingar, flöde och returflöde för slangar med ytterdiameter 12 mm
Funktionsgränssnitt: Fläkt
Kabelkonstruktion 4 x 0,5 mm²
Enledare: Spänningsförsörjning RD, referensmassa BU, varvtalsutgång WH, styringång YE
Funktionsgränssnitt: Pump:
Kabeluppbyggnad: 2 x 0,34 m² + 5 x 0,14 m²
Enstaka ledare: Spänningsförsörjning RD, referensmassa BK, avstängningssignal motor GN, varvtalsutgång BN, styringång YE, RS-485 Modbus WH endast kan användas vid leverans, RS-485 Modbus BU kan endast användas vid fabriken
Funktionsgränssnitt: Fyllnadssensor:
Anslutning: Kontakt rak M12 A
Material (hölje): Aluminium, rostfritt stål
Ledningslängd 1,5 m (fläkt), 1,5 m (pump)
Kyleffekt: Ca 0,06 kW/K (vid 2 l/min)
Volymflöde: Ca 2 l/min (vid 1 bar)
Skyddsklass (fläkt) IP55 (fläkt)
Kapslingsklass (pump) IP65 (pump)

Typ av produkt: Kylenhet

Ladestecker: Typ 1 & typ 2

Lademodus: Mode 4

Kabellängd: 1.5 m

: IP55
IP65

Temperatur: -20 °C ... 50 °C

Längd: 1.5 m

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3567208 Phoenix Contact EV-HPC-PCU-01 Kylenhet Typ 1 & typ 2 Mode 4

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3567208 Phoenix Contact EV-HPC-PCU-01 Kylenhet Typ 1 & typ 2 Mode 4

Beskrivning

charx Connect, CCS typ 1, CCS typ 2, kylenhet, tillbehör, längd: 1,5 m, med varvtalsvariabel fläkt, med varvtalsvariabel pump, för kylning av kylvätskan från en Phoenix Contact-HPC-DC-laddningskabel.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
