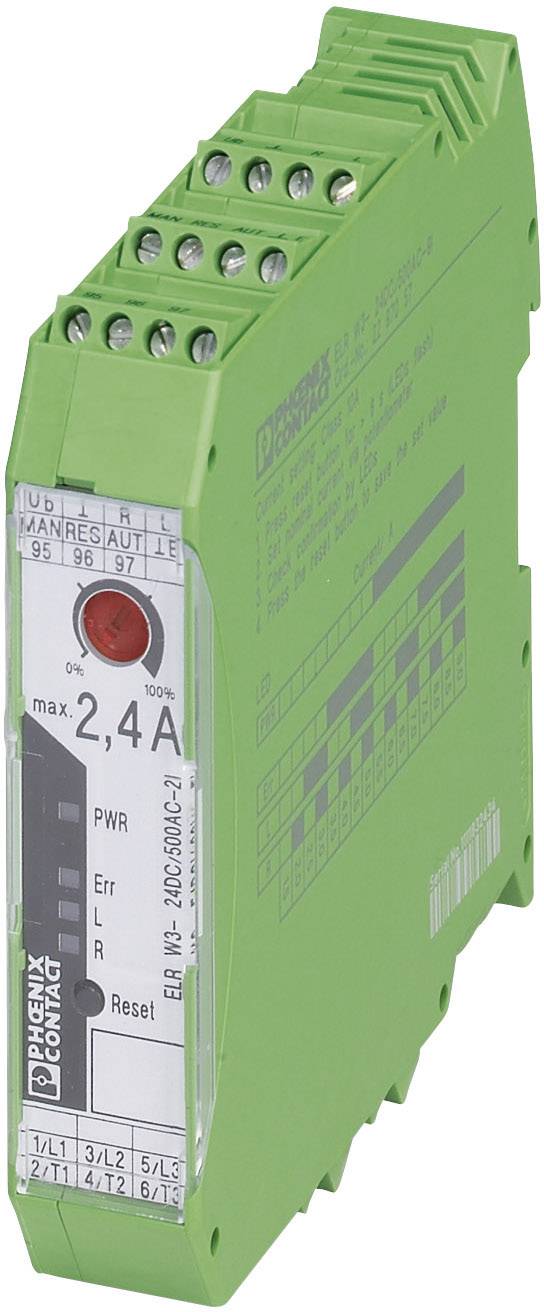

Phoenix Contact ELR W3-24DC/500AC-2I Reverserande kontaktor 24 V/DC 2.4 A med provknapp Passar till följande märken: Pho
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Reverserande kontaktor
Nominell spänning
24 V/DC
Lastström
2.4 A
Anslutning
Skruvklämma
Förpackningstyp
Piece
Datablad (PDF)
30 Styck
Antal
Toal (2 072,00 kr / stycken)
2 072,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Elektronisk kontaktor
- Vänster/höger/motorskydd/NÖDSTOPP
- Ersätter 4 reläer och 1 termoelement
- 75 % mindre platsbehov - endast 22,5 mm bred
Tekniska specifikationer
- Ingångsström: (vid U N 24 VDC/230 V/AC) 3/7 mA
- Brytström (max.): (t = 10 ms) 100 A
- Förpackningstyp
Piece
- Typ av produkt
Reverserande kontaktor
- Typ
ELR W3-24DC/500AC-2I
- Nominell spänning
24 V/DC
- Styrspänning (min.)
19.2 V/DC
- Styrspänning (max.)
30 V/DC
- Styrspänningsområde
19.2 - 30 V/DC
- Kopplingsspänning (min.)
42 V/AC
- Växelspänning (max.)
550 V/AC
- Driftström (max.)
2.4 A
- Lastström
2.4 A
- Passar till följande märken
Phoenix Contact
- Passar till följande serie
Phoenix Contact Serie ELR W3
- funktioner
med provknapp
- Montageart
DIN-skena
- Anslutning
Skruvklämma
IP20
- Min. temperatur
-25 °C
- Max. temperatur
+70 °C
- Bredd
99 mm
- Höjd
22.5 mm
- Djup
114.5 mm
- Mått.
(B x H x D) 99 x 22.5 x 114.5 mm
- Innehåll
1 st
22.5
107 mm
114 mm
1
1
0.18-2.4 A
TRUE
19.2-19.2 V
IP20
Screw connection
DC
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 503873 Phoenix Contact ELR W3-24DC/500AC-2I Reverserande kontaktor 24 V/DC 2.4 A med provknapp Passar till följande märken: Pho
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 503873 Phoenix Contact ELR W3-24DC/500AC-2I Reverserande kontaktor 24 V/DC 2.4 A med provknapp Passar till följande märken: Pho
Beskrivning
Denna 3-fasiga elektroniska vändbara effektrelä med strömövervakning kombineras fyra funktioner i en: högergång, vänstergång, motorskyddsrelä och NÖDSTOPP-skydd upp till kategori 3 för att växla, vändning och skydd av motorer upp till 4 kW. Det förenklar installationen avsevärt och sparar mycket plats på bärskenan. Det nästan slitagefri koppling ökar livslängden med den 10faldig och därmed även enhetens tillgänglighet. Programmering av nominell ström förrän efter att trycka på RESET-knappen för 6 sekunder kan göras - en i efterhand eller ändring manipulation av obehöriga är därmed i det närmaste utesluts. Det halvledare reverserande kan direkt via en SPS styras och har borta meddelandekontakter.
Vänster-/högergång: enkel aktivering, Förreglingskretsen redan ingår.
Motorskydd: bekvämt skydd genom den elektroniska motorskyddsrelä med automatisk- och Fjärr-reset-funktion (brygga automatiskt efter 20 min, RESET-knapp eller extern knapp).
Nödstopp: inbyggd safety-funktion möjliggör användning i säkerhetsrelaterade tillämpningar.
OBS! Denna text är maskinöversatt.
Vänster-/högergång: enkel aktivering, Förreglingskretsen redan ingår.
Motorskydd: bekvämt skydd genom den elektroniska motorskyddsrelä med automatisk- och Fjärr-reset-funktion (brygga automatiskt efter 20 min, RESET-knapp eller extern knapp).
Nödstopp: inbyggd safety-funktion möjliggör användning i säkerhetsrelaterade tillämpningar.
OBS! Denna text är maskinöversatt.
Tips
Säkerhetsnivå enligt SIL 3 (IEC 61508-1), PL e (ISO 13849) och kat. 3 (EN 954-1). Enheterna ELR…I är bland annat för användning i kemiska och petrokemisk.
