Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorskydd 24 V/DC 9 A Passar till följande märken: Phoenix Contact 1 st

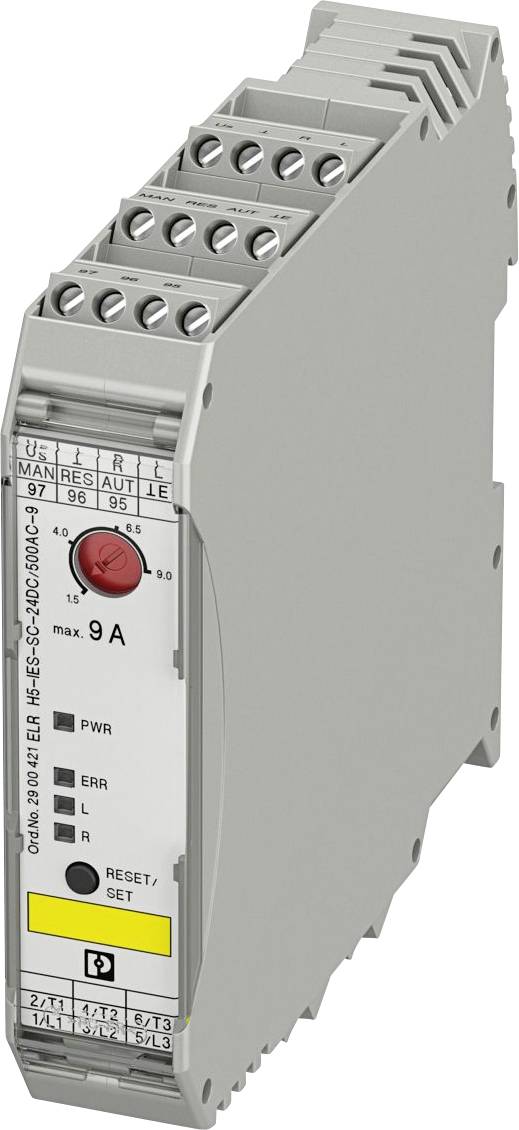

En slank, grå elektrisk relä med märkta anslutningar för elledning, en röd testknapp och en gul återställningsknapp på frontpanelen.

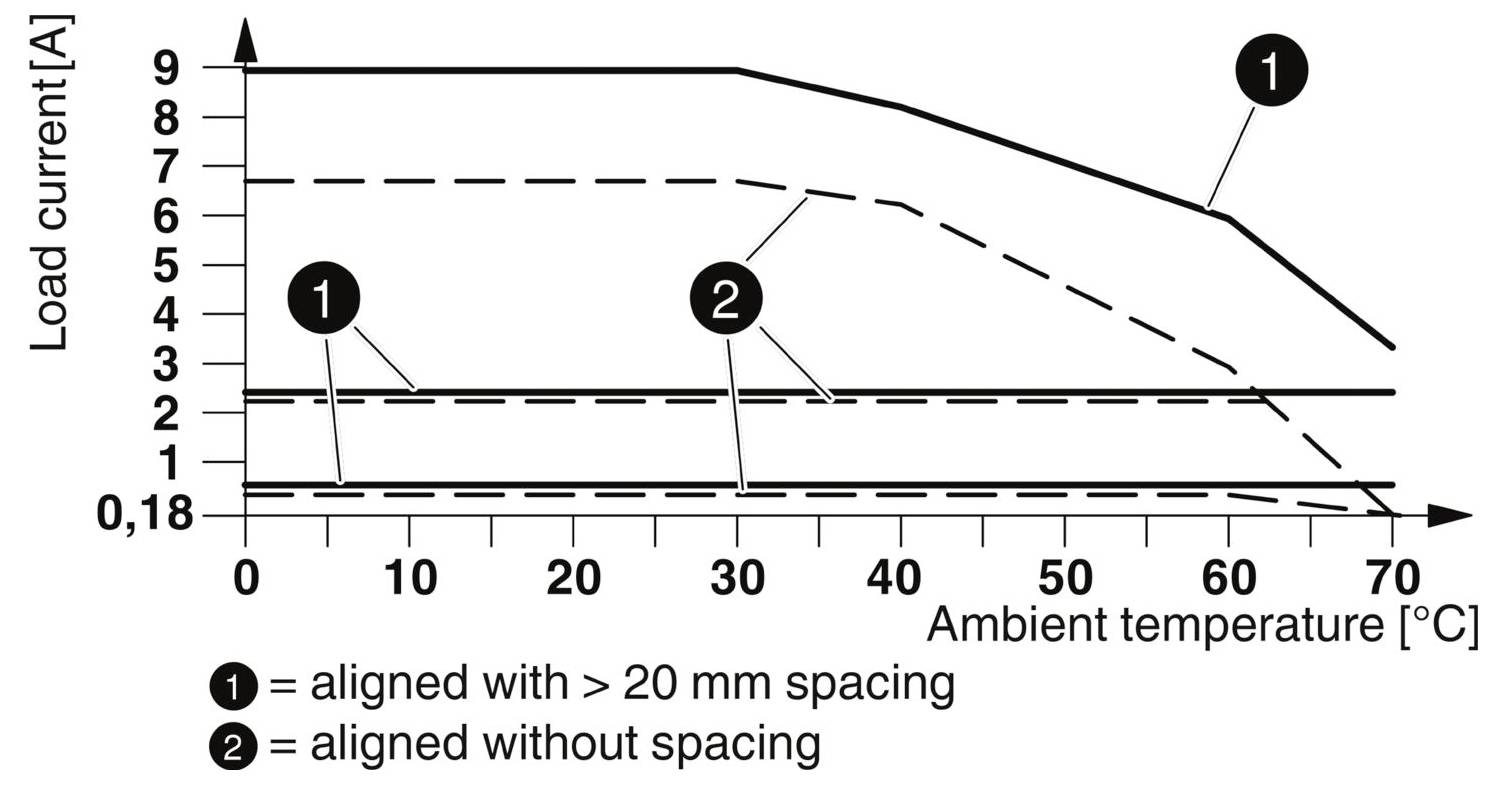

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorskydd 24 V/DC 9 A Passar till följande märken: Phoenix Contact 1 st-1

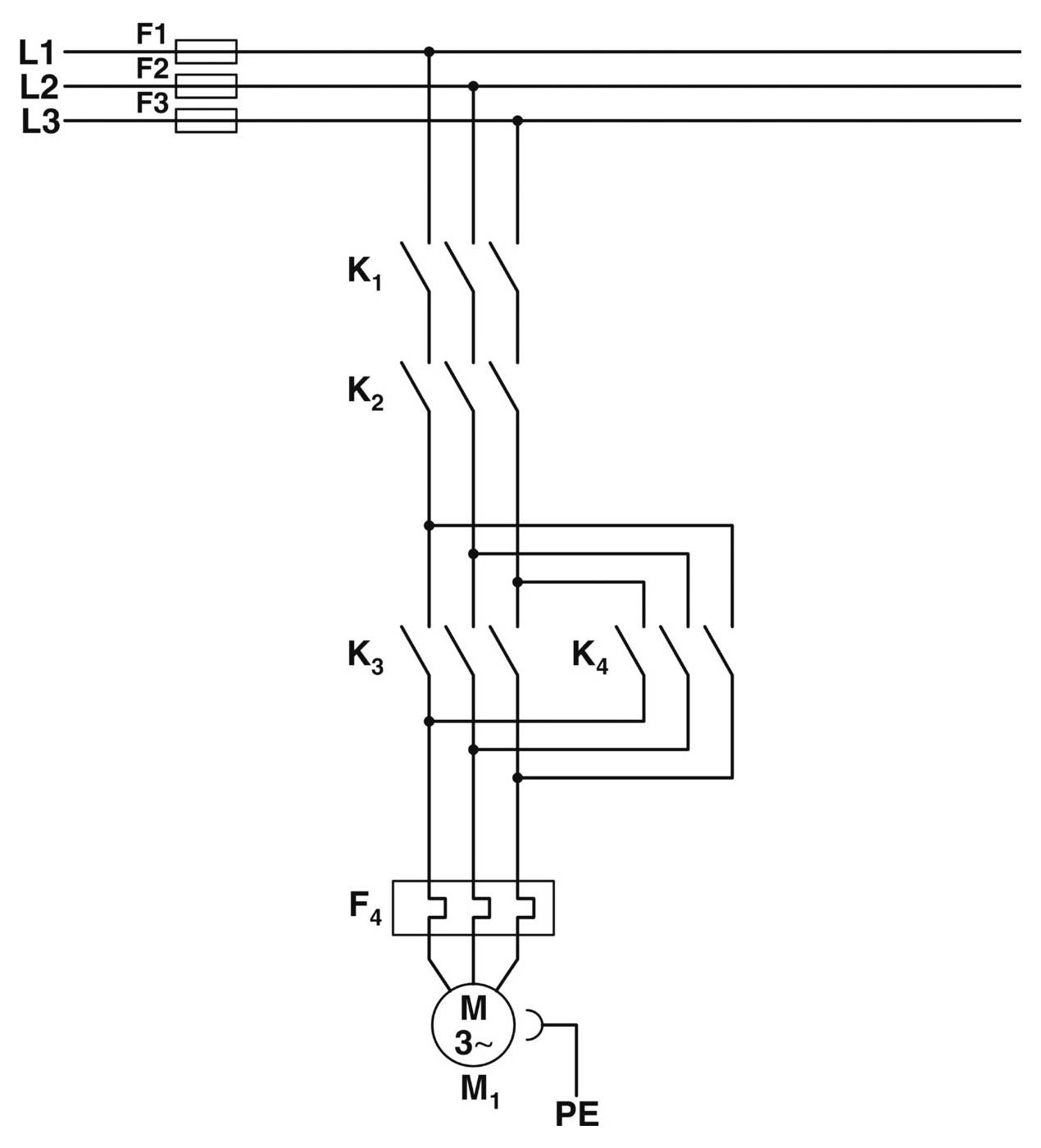

'Elschema för en trefasmotor-krets, som visar anslutningar från elnätet L1, L2, L3 genom säkringar F1-F3, kontaktorer K1-K4 och skyddssäkring F4 till motor M1, med jordning till PE.'

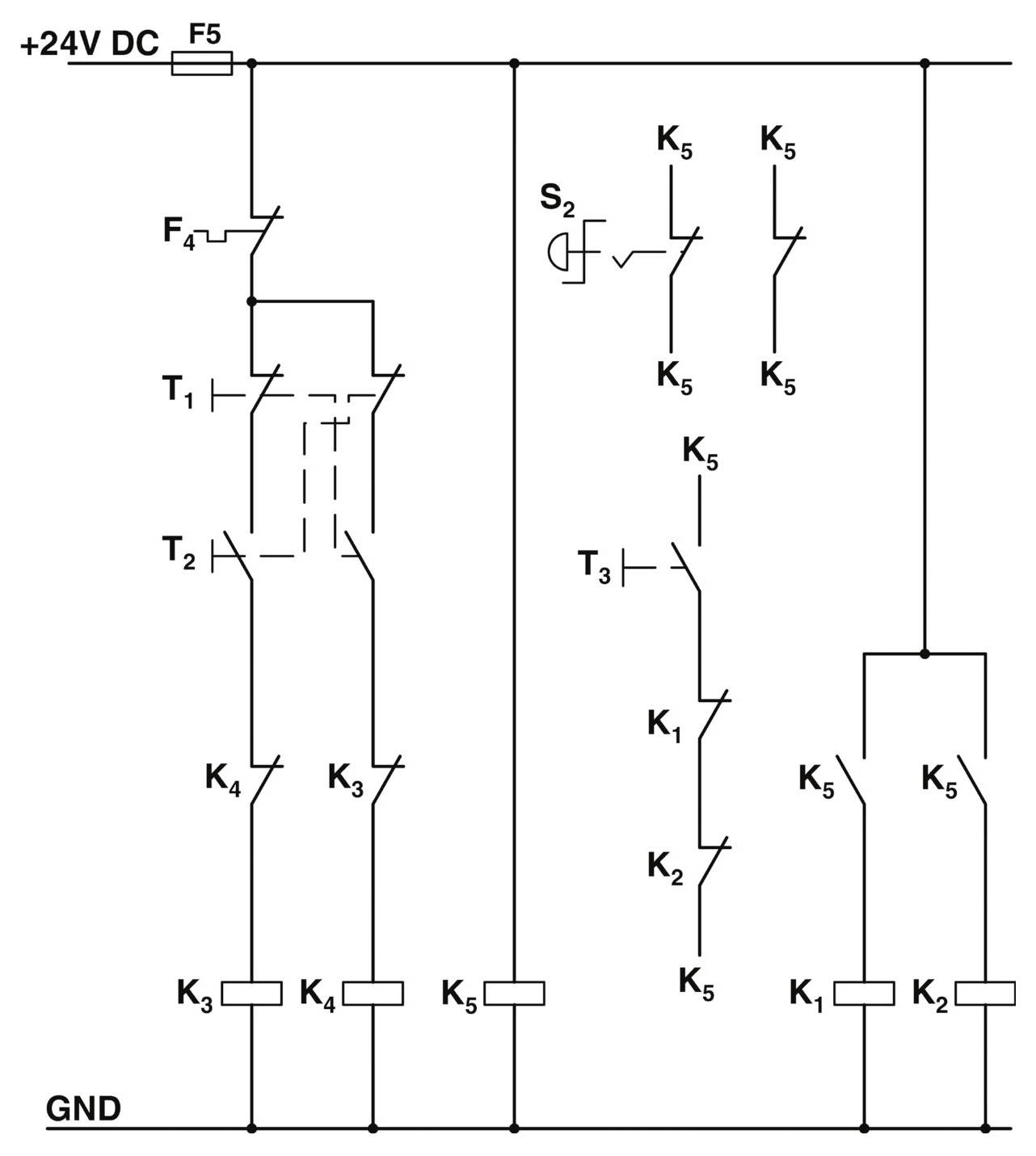

'Diagram över en elektrisk krets med reläer, strömbrytare och en 24V DC-försörjning. Nyckelkomponenter inkluderar F4, F5, T1, T2, T3, S2, K1 till K5.'

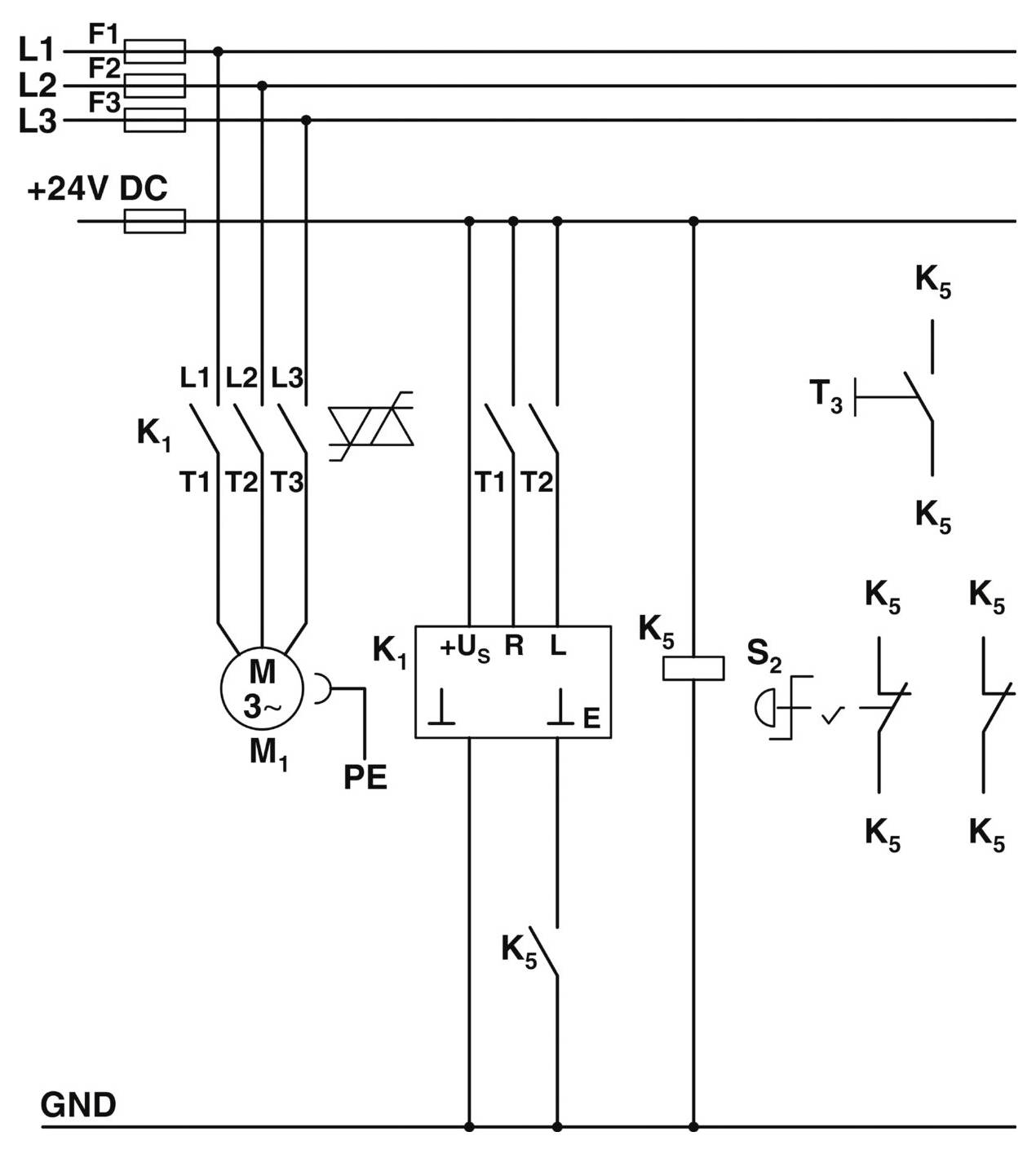

'Elschema som visar anslutningar mellan komponenter inklusive säkringar F1-F3, transformatorer T1-T3, strömbrytare K1-K5 och en motor M.'

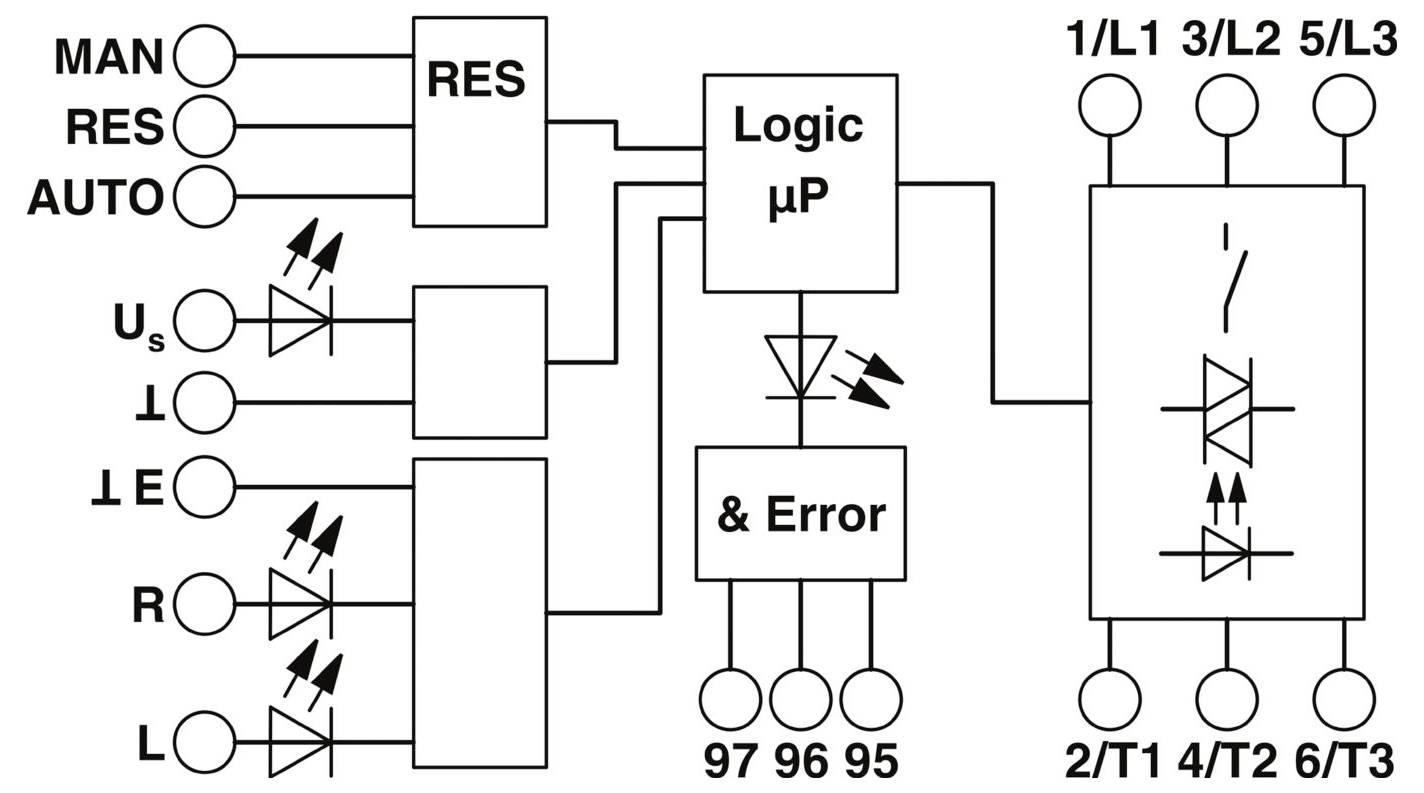

Elschemat visar kontrollsystemets flöden och kopplingar. Viktiga komponenter inkluderar RES, Logic μP och Error-sektion.

1/6

Typ av produkt

Motorskydd

Nominell spänning

24 V/DC

Lastström

9 A

Anslutning

Skruvklämma

Typ

ELR H5-IES-SC- 24DC/500AC-9

Datablad (PDF)

Leverans tor. 24 sep.

5 Styck

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Högergång/vänstergång/motorskydd/NÖDBROMS
Ersätter 4 skydd
Inställbar överbelastningsavstängning

Tekniska specifikationer

Typ av produkt: Motorskydd

Typ: ELR H5-IES-SC- 24DC/500AC-9

Nominell spänning: 24 V/DC

Styrspänning (min.): 19.2 V/DC

Styrspänning (max.): 30 V/DC

Styrspänningsområde: 19.2 - 30 V/DC

Kopplingsspänning (min.): 42 V/AC

Växelspänning (max.): 550 V/AC

Driftström (max.): 9 A

Lastström: 9 A

Passar till följande märken: Phoenix Contact

Passar till följande serie: Phoenix Contact Serie ELR H5

Anslutning: Skruvklämma

: IP20

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Bredd: 99 mm

Höjd: 22.5 mm

Djup: 114.5 mm

Mått.: (B x H x D) 99 x 22.5 x 114.5 mm

Innehåll: 1 st

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorskydd 24 V/DC 9 A Passar till följande märken: Phoenix Contact 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorskydd 24 V/DC 9 A Passar till följande märken: Phoenix Contact 1 st

Beskrivning

Den 3-fasiga hybrid-motorstartaren med reversering och strömövervakning förenar fyra funktioner i en: högergång, vänstergång, motorskyddsrelä och NÖD-stopp-skydd upp till kategori 3. Tack vare den inre förreglingskretsen och belastningsledningar, reduceras förslitning till ett minimum.

OBS! Denna text är maskinöversatt.
