Phoenix Contact ELR 1-SC-24DC/600AC-50 Halvledarkontaktor Nollspänning 50 A med varistor Passar till följande märken: Ph

En grå, rektangulär halvledarrelä med kylflänsar och anslutningar. Lämplig för elektriska kretsar.

Liknande avbildning

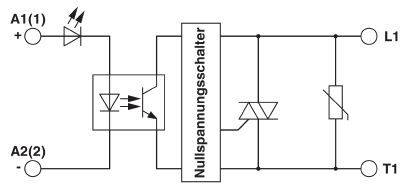

Funktionsschaltplan för en nullspänningsbrytare med strömförsörjning (A1, A2), optiskt switchelement och lastbrytare (L1, T1).

Diagram visar lastström [A] vs. omgivningstemperatur [°C]. Två linjer: 0 mm förblir stabilare, ≥22,5 mm sjunker vid stigande temperatur.

1/3

Liknande avbildning

Typ av produkt

Halvledarkontaktor

Lastström

50 A

Anslutning

Skruvklämma

Förpackningstyp

Piece

Typ

ELR 1-SC-24DC/600AC-50

Datablad (PDF)

Leverans tor. 8 okt.

97 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 912,00 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Utseende ingång: Styringång
Överföringsfrekvens 25 Hz
Utnämnande utgång: Lastutgång
Skyddsmärkning: Varistor
Monteringsläge: Lodrätt (bärskena vågrätt)
Utnämnande anslutning: Styrkrets
Avisoleringslängd 8 mm
Ledararea fasta: 0.5 mm² - 2.5 mm²
Ledararea flexibel: 0.5 mm2 - 2.5 m²
Ledararea AWG 18 - 12
Restspänning< 1 V.
Läckström< 3 mA
Stötström 1900 A.
Skruvgänga M3
Visning av driftspänning: Lysdiod grön

Förpackningstyp: Piece

Typ av produkt: Halvledarkontaktor

Typ: ELR 1-SC-24DC/600AC-50

Anslutningstyp: Nollspänning

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 32 V/DC

Styrspänningsområde: 4 - 32 V/DC

Kopplingsspänning (min.): 42 V/AC

Växelspänning (max.): 660 V/AC

Driftström (max.): 50 A

Lastström: 50 A

Passar till följande märken: Phoenix Contact

funktioner: med varistor

Montageart: DIN-skena

Anslutning: Skruvklämma

Min. temperatur: -30 °C

Max. temperatur: +70 °C

Bredd: 35 mm

Höjd: 110 mm

Djup: 141 mm

Mått.: (B x H x D) 35 x 110 x 141 mm

Innehåll: 1 st

Belastningsström (max.): 50 A

Märkströmspänning: 24 V/DC

Utgångsström max.: 50 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140982 Phoenix Contact ELR 1-SC-24DC/600AC-50 Halvledarkontaktor Nollspänning 50 A med varistor Passar till följande märken: Ph

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140982 Phoenix Contact ELR 1-SC-24DC/600AC-50 Halvledarkontaktor Nollspänning 50 A med varistor Passar till följande märken: Ph

Beskrivning

1-fasig halvledarkontaktor, ingångsspänning: 24 V DC, utgångsström: 50 A, nollspänningsbrytare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
