Phoenix Contact ELR 1-SC-24DC/600AC-30 Halvledarkontaktor Nollspänning 30 A med varistor Passar till följande märken: Ph

En svart överspänningsskydd med gråa anslutningar och en metallhållare, monterad, med teknisk märkning.

Liknande avbildning

Kopplingsschema för en nollspänningsbrytare med dioder, transistorer och utgång L1. Anslutningar och kretspunkter är illustrerade.

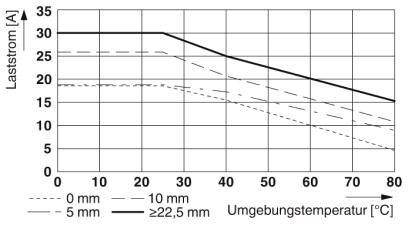

'Diagrammet visar lastström [A] mot omgivningstemperatur [°C]. Linjer för 0, 5, 10 mm och ≥22,5 mm. Lastströmmen sjunker med stigande temperatur.'

1/3

Liknande avbildning

Typ av produkt

Halvledarkontaktor

Lastström

30 A

Anslutning

Skruvklämma

Förpackningstyp

Piece

Typ

ELR 1-SC-24DC/600AC-30

Datablad (PDF)

Leverans tor. 8 okt.

1 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Utseende ingång: Styringång
Överföringsfrekvens 25 Hz
Utnämnande utgång: Lastutgång
Skyddsmärkning: Varistor
Monteringsläge: Lodrätt (bärskena vågrätt)
Utnämnande anslutning: Styrkrets
Avisoleringslängd 8 mm
Ledararea fasta: 0.5 mm² - 2.5 mm²
Ledararea flexibel: 0.5 mm2 - 2.5 m²
Ledararea AWG 18 - 12
Restspänning< 1 V.
Läckström< 3 mA
Stötström 600 A.
Skruvgänga M3
Visning av driftspänning: Lysdiod grön

Förpackningstyp: Piece

Typ av produkt: Halvledarkontaktor

Typ: ELR 1-SC-24DC/600AC-30

Anslutningstyp: Nollspänning

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 32 V/DC

Styrspänningsområde: 4 - 32 V/DC

Kopplingsspänning (min.): 42 V/AC

Växelspänning (max.): 660 V/AC

Driftström (max.): 30 A

Lastström: 30 A

Passar till följande märken: Phoenix Contact

Passar till följande serie: Phoenix Contact Serie ELR H3

funktioner: med varistor

Montageart: DIN-skena

Anslutning: Skruvklämma

Min. temperatur: -30 °C

Max. temperatur: +70 °C

Bredd: 18 mm

Höjd: 110 mm

Djup: 103 mm

Mått.: (B x H x D) 18 x 110 x 103 mm

Innehåll: 1 st

Belastningsström (max.): 30 A

Märkströmspänning: 24 V/DC

Utgångsström max.: 30 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Halvledarkontaktor Nollspänning 30 A med varistor Passar till följande märken: Ph

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Halvledarkontaktor Nollspänning 30 A med varistor Passar till följande märken: Ph

Beskrivning

1-fasig halvledarkontaktor, ingångsspänning: 24 V DC, utgångsström: 30 A, nollspänningsbrytare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
