Phoenix Contact ELR 1-SC-230AC/600AC-20 Halvledarkontaktor Nollspänning 20 A med LED Passar till följande märken: Phoeni

En grå, rektangulär elektrisk komponentskyddsbrytare med märkningar och CE-märkning, monterbar på en skena.

Liknande avbildning

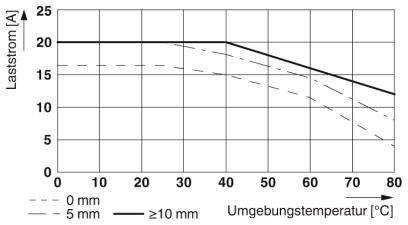

Diagrammet visar lastström i ampere (A) vid olika omgivningstemperaturer (°C) för ledningslängder 0 mm, 5 mm och ≥10 mm. Lastströmmen sjunker när temperaturen stiger.

Kopplingsschema för en nollspänningsbrytare med dioder, LED:er och en tyristor (T1) i en strömkrets mellan A1(+), A2(-) och L1.

1/3

Liknande avbildning

Typ av produkt

Halvledarkontaktor

Lastström

20 A

Anslutning

Skruvklämma

Typ

ELR 1-SC-230AC/600AC-20

Anslutningstyp

Nollspänning

Datablad (PDF)

Leverans fre. 2 okt.

6 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

Endast 6 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Utseende ingång: Styringång
Överföringsfrekvens 6 Hz
Utnämnande utgång: Lastutgång
Skyddsmärkning: Varistor
Monteringsläge: Lodrätt (bärskena vågrätt)
Utnämnande anslutning: Styrkrets
Avisoleringslängd 8 mm
Ledararea fasta: 0.5 mm² - 2.5 mm²
Ledararea flexibel: 0.5 mm2 - 2.5 m²
Ledararea AWG 18 - 12
Restspänning< 1 V.
Läckström< 3 mA
Stötström 325 A.
Skruvgänga M3
Visning av driftspänning: Lysdiod grön

Typ av produkt: Halvledarkontaktor

Typ: ELR 1-SC-230AC/600AC-20

Anslutningstyp: Nollspänning

Styrspänning (min.): 24 V/AC

Styrspänning (max.): 275 V/AC

Styrspänningsområde: 24 - 275 V/AC

Kopplingsspänning (min.): 42 V/AC

Växelspänning (max.): 660 V/AC

Driftström (max.): 20 A

Lastström: 20 A

Passar till följande märken: Phoenix Contact

funktioner: med LED

Montageart: DIN-skena

Anslutning: Skruvklämma

Min. temperatur: -30 °C

Max. temperatur: +70 °C

Bredd: 18 mm

Höjd: 110 mm

Djup: 103 mm

Mått.: (B x H x D) 18 x 110 x 103 mm

Innehåll: 1 st

Belastningsström (max.): 20 A

Märkströmspänning: 230 V/AC

Utgångsström max.: 20 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Halvledarkontaktor Nollspänning 20 A med LED Passar till följande märken: Phoeni

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Halvledarkontaktor Nollspänning 20 A med LED Passar till följande märken: Phoeni

Beskrivning

1-fasig halvledarkontaktor, ingångsspänning: 230 V AC, utgångsström: 20 A, nollspänningsbrytare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
