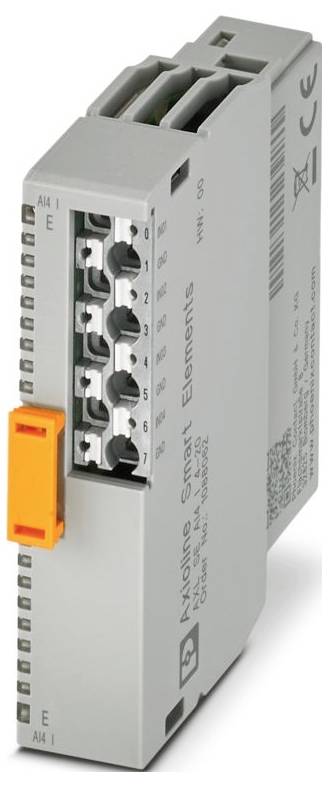

Phoenix Contact AXL SE AI4 I 4-20 1088062 Analogmodul 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline smart Elements
- konstruktion: Modulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,25 mm²... 1,5 mm²
- Ledararea styv: 0,25 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 14,9 mm
- Höjd: 62,2 mm
- Djup: 62 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Monteringssätt: Insticksmontering ( smart element-kortplats)
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Uppförd på förteckningen: 15 mars 2014
- Avisoleringslängd: 8 mm
- Monteringsposition: Se system där du använder Smart smart element.
- Överföringshastighet: Se system där du använder smart element smart-enheten.
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
- Maximal effektförlust vid nominellt förhållande 0,75 W.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Antal gränssnitt: 1
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: Min. 12 mA (utan ansluten kringutrustning)
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | skyddsdiod mot omvänd polaritet
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Obs! För anslutningstyp: Observera information om ledarareder i användarhandboken "Axioline Smart Elements smart elements".
- Designering ingång: Analoga ingångar
- Ingångsmotstånd strömingång: Max. 60 Ω
- Ingångssignal ström: 4 mA... 20 mA
- Beskrivning av ingången: Single-Ended-ingångar, ström
- Antal ingångar 4
- Matningsspänning: 24 V DC (via Card-Edge-kontakt)
- Obs! För anslutningsteknik: Skärmad, parvis tvinnad
- Upplösning A/D-omvandlare 12 bitar
- Modul: Modul
- ID-kod (hex): None
- Processdatakanal: 64 bitar
- Adressutrymme 8 byte
- Utadressutrymme 0 Byte
- Behov av parameterdata: 24 byte
- Behov av konfigurationsdata: 6 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Mätvärdesvisning: 16 bitar
- Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Analog: Allmänt: Analog: Allmänt
- Dataformat: Standardiserad presentation
- smart element-gränssnitt: smart element-gränssnitt
- Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
- Starttid till driftberedskap < : 1000 ms
- Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
- Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
- Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
- Kringutrustning: Kringutrustning
- Typ av produkt
Analogmodul
- Typ
AXL SE AI4 I 4-20
- Antal analoga ingångar max.
4
- Antal ingångar max.
4
- Antal ingångar
4 x
- Driftspänning
24 V/DC
- Höjd
62.2 mm
- Längd
62 mm
- Bredd
14.9 mm
IP20
- Mått.
(L x B x H) 62 x 14.9 x 62.2 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
20 mA
- Tillverkarnr.
1088062
- Utförande
modulär
- Montering (specifikationer)
Stickmontering ( smart uttag)
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-25 °C
- Djup
62 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563312 Phoenix Contact AXL SE AI4 I 4-20 1088062 Analogmodul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563312 Phoenix Contact AXL SE AI4 I 4-20 1088062 Analogmodul 24 V/DC
Beskrivning
Axioline smart Elements, analog inmatningsmodul, analoga ingångar: 4, 4 mA... 20 mA, anslutningsteknik: 2-ledare, skyddsklass: IP20
