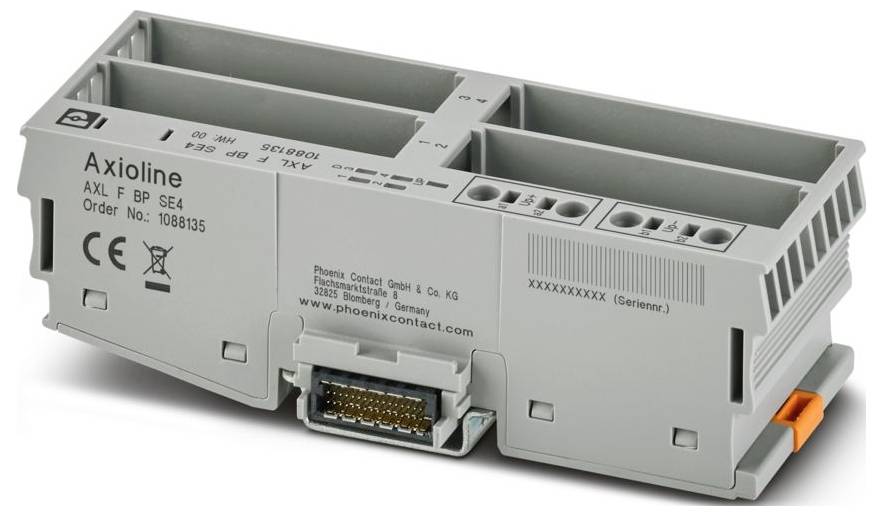

Phoenix Contact AXL F BP SE4 1088135 Modulbärare 5 V/DC, 3.3 V/DC, 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline F
Konstruktion: Blockmodulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,5 m²... 2,5 mm²
Ledararea styv: 0,5 mm²... 2,5 mm²
Ledararea AWG: 20... 14
Bredd: 40 mm
Höjd: 122,4 mm
Djup: 36,9 mm
Bredd, komplett modul, 40 mm
Höjd totalmodul 124,6 mm
Djup komplett modul 76,1 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Obs: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Utnämnande anslutning: Inmatning av kringutrustning (up)
Avisoleringslängd: 8 mm
Monteringsläge: Väggmontering på horisontell eller vertikal skena
Överföringshastighet 100 Mbit/s.
Maximal effektförlust vid nominellt förhållande 0,6 W.
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt 4
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Min. 1,5 mA (utan kopplade Smart Elements smart element, vid nominell spänning)
Ledaranslutning: Ledaranslutning
Skyddskrets: Överspänningsskydd | suppressordiod
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutningstyp: Observera uppgifterna om ledararemått i användarhandboken "Axioline F: System och installation".
Speciella egenskaper: 4 platser för axioline Smart Elements smart
Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
Matningsspänning 24 V/DC.
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
Axiol F-Lokalbus: Axioline F-Lokalbus
Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
Provningsspänning: 5 V-matning av lokalbus (UBUS) / 24 V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
Provningsspänning: 5 V-matning av lokbussarna (UBus) / funktionsjord: 500 V AC , 50 Hz, 1 min.
smart element-gränssnitt: smart element-gränssnitt
Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
Potential: Inmatning av kringutrustning (up): Potential: Inmatning av kringutrustning (up)
Inmatning av kringutrustning (up): Inmatning av kringutrustning (up)

Typ av produkt: Modulbärare

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 V/DC (min)

Driftspänning: 5 V/DC
3.3 V/DC
24 V/DC

Höjd: 122.4 mm

Längd: 36.9 mm

Bredd: 40 mm

: IP20

Mått.: (L x B x H) 36.9 x 40 x 122.4 mm

Tillverkarnr.: 1088135

Typ: AXL F BP SE4

Utförande: blockmodulerad

Montering (specifikationer): Skenmontering

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563453 Phoenix Contact AXL F BP SE4 1088135 Modulbärare 5 V/DC, 3.3 V/DC, 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563453 Phoenix Contact AXL F BP SE4 1088135 Modulbärare 5 V/DC, 3.3 V/DC, 24 V/DC

Beskrivning

Axioline F, backplane, 4 kortplatser för Axioline Smart Elements smart elements , överföringshastighet i lokalbus: 100 Mbit/s, kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
