Phoenix Contact 3273388 Svart 8 st

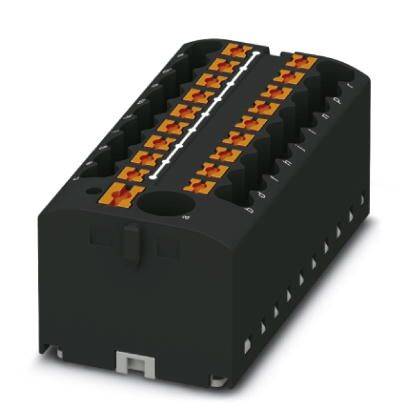

Ett svart elektriskt anslutningsmodul med flera kopplingslister. Orangefärgade spakar underlättar anslutningen av kablar.

Liknande avbildning

En elektrisk kontakt med tre färgmässigt åtskilda moduler för enkel anslutning av ledningar vid en vägg.

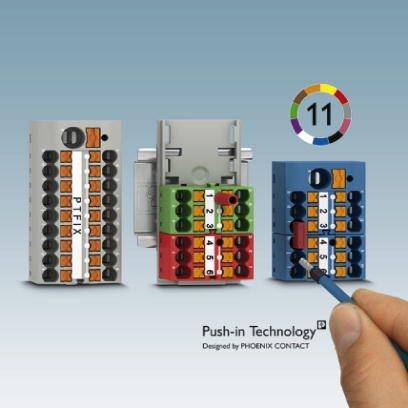

Tre stiftklämmor i olika färger med siffermärkning. En penna pekar på den blå klämman. Text nedanför: 'Push-in Technology'.

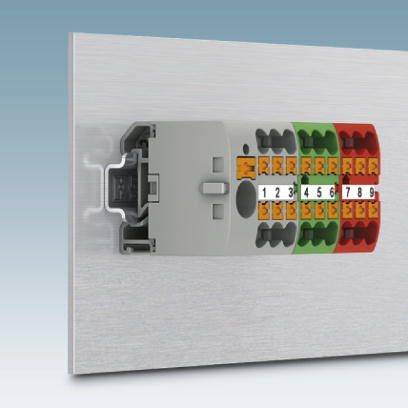

Kopplingsplintar för kabelanslutning; numrerade och färgkodade anslutningar för enkel installation.

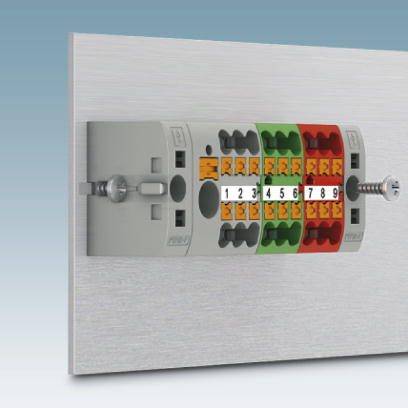

Klämmlisträngar med numrerade anslutningar, färgmarkerade i rött, grönt och grått, monterade på en metallplatta i en kopplingslåda.

Ett switchat nätaggregat med flera färgade kablar anslutna till en kontaktlist. Bakgrunden är enfärgat blå.

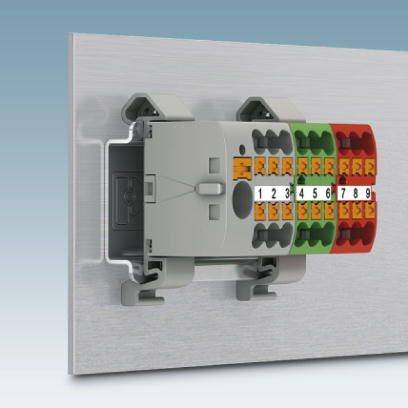

Modulär elektrisk kontakt med niofärgad kodning, numrerad från 1 till 9, monterad på en metallplatta.

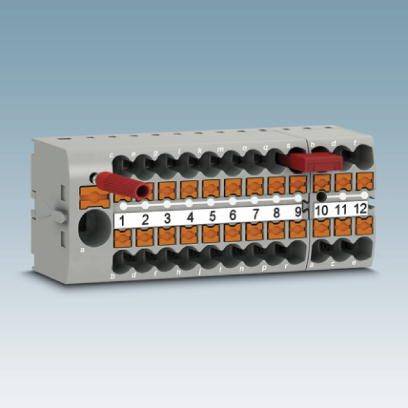

Skruvbar fördelningsblock med tolv numrerade anslutningar, två röda kablar anslutna till anslutningarna 3 och 8.

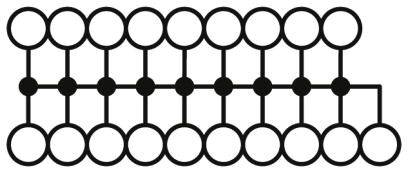

Diagrammet visar en serie sammanlänkade cirklar som representerar en schematisk plan eller ett mönster.

1/9

Liknande avbildning

Tillverkarfärg

Svart

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B) 28.6 mm x 56.5 mm

Datablad (PDF)

Snabb leverans tor. 1 okt.

2 Set

Antal (förpackningsstorlek 8 st)

Set

Toal (79,00 kr / stycken)

632,00 kr

exkl. moms

Endast 2 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 56,5 mm
Antal våningar: 1
Antal anslutningar: 19
Potential 1
Isoleringsmaterial pa
Märkstötspänning 6 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt villkor: 1,31 W (värdet avser ett kopplingsplint och flerfaldigats beroende på anslutningstilldelning)
Maximal belastningsström: 32 A (vid 4 mm² ledningsarea)
Öppen sidovägg: Nej
Anslutning: Inmatningsdel
Summaström maximalt 57 A (med 10 mm² ledningsarea)

Tillverkarfärg: Svart

AWG max.: 12

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B) 28.6 mm x 56.5 mm

Anslutning: Push-In-klämma

Tillverkarnr.: 3273388

Innehåll: 8 st

Nominell spänning: 450 V

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Bredd: 56.5 mm

Längd: 28.6 mm

Typ: PTFIX 6/18X2,5 BK

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2226055 Phoenix Contact 3273388 Svart 8 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2226055 Phoenix Contact 3273388 Svart 8 st

Beskrivning

Upp till 80 % tidsfördel genom monteringsfärdiga block utan manuell bryggning. Tidsbesparande ledaranslutning genom verktygslös Push-in-direktkontaktteknik. Unik kabeldragning genom elva olika färgvarianter. Flexibel användning med bärskenemontering, direktmontering eller limning. Sparar upp till 50 % plats på bärskenan genom tvärmontering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
