Phoenix Contact 3247051 Högströmterminal Skruv Grå 1 st

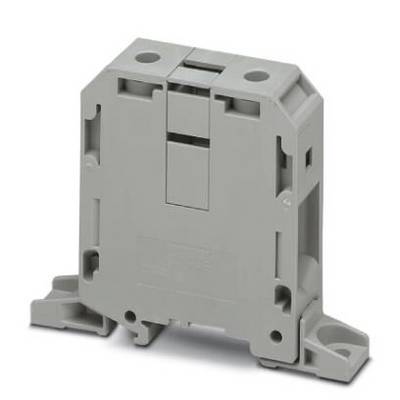

Grått plastfodral för elektriska anslutningar, med stabila sidofötter för montering på en yta.

Liknande avbildning

En horisontell linje med en punkt i mitten och två cirklar i ändarna.

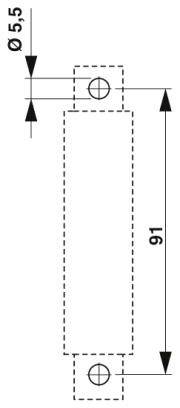

Teknisk ritning av ett rektangulärt objekt med två cylindriska ändar, 91 mm längd och 5,5 mm diameter på ändarna.

'Långformat-lampa' skuren i 90 grader. Diagrammet visar ett cylindriskt hölje med reflekterande inneryta och en triangulär ljututgång.

1/4

Liknande avbildning

Typ av produkt

Högströmterminal

Anslutning

Skruv

Tvärsnitt flexibelt (max.)

70 mm²

Tvärsnitt styv (max.)

95 mm²

Nominell ström - avrundad

192 A

Datablad (PDF)

Leverans mån. 12 okt.

23 Styck

Visa alternativ

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (287,20 kr / stycken)

2 872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal anslutningar 2
Potential 1
Nominell area: 70 m²
Märkstötspänning 8 kV
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Belastningsström: Högst 192 A (vid 70 mm² ledningsarea, den maximala lastströmmen får inte överskridas med totalströmmen från alla anslutna ledare).
Öppen sidovägg: Nej
Provspecifikation beröringsskydd: Din en 50274 (VDE 0660-514):2002-11
Översida-säkerhet: Garanterad
Fingersäkerhet: Garanterad
Börvärde: 10 N.
Korttidsström: 8,4 kA
Skruvgänga M8
Åtdragningsmoment max. 10 Nm

Typ av produkt: Högströmterminal

Anslutning: Skruv

Tvärsnitt flexibelt (min.): 25 mm²

Tvärsnitt flexibelt (max.): 70 mm²

Tvärsnitt styv (min.): 16 mm²

Tvärsnitt styv (max.): 95 mm²

AWG min.: 4

Antal serier: 1

Antal poler: 1

Tillverkarfärg: Grå

Nominell ström: 192 A

Nominell ström - avrundad: 192 A

Nominell spänning: 1000 V

avisolering längd (max.): 24 mm

Tillverkarnr.: 3247051

Innehåll: 1 st

Typ: UKH 70-F

Mått.: (L x B x H) 103.4 x 20.3 x 80 mm

Bredd: 20.3 mm

Höjd: 80 mm

Längd: 103.4 mm

Föroreningsgrad: 3

Antändlighetsklass: V0

Isolationsmaterial: PA

Isolering: PA

Dokument & nedladdningar

Datablad

Datablad 2226012 Phoenix Contact 3247051 Högströmterminal Skruv Grå 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2226012 Phoenix Contact 3247051 Högströmterminal Skruv Grå 1 st

Beskrivning

Testad för järnvägsanläggningar. Lågt övergångsmotstånd av kontaktytan på grund av repor. Skruvsäkring genom fjädrande element i klämkroppen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
