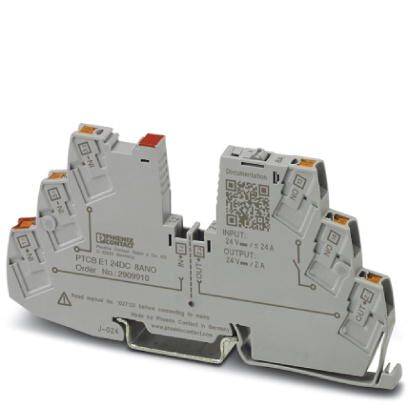

Phoenix Contact 2909910 PTCB E1 24DC/8A NO Skyddsbrytare 1 NO 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Skyddsbrytare
Utförande
Elektronisk apparatskyddsbrytare
Anslutning
Push-In-klämma
Kontakttyp
1 NO
Tillverkarfärg
Trafikgrå
Datablad (PDF)
3960 Styck
Antal
Toal (399,20 kr / stycken)
472,00 kr
-15 %
399,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Brännbarhetsklass UL 94: V-0
- Monteringssätt: Bärskena 35 mm
- Poltal 1
- Skyddsklass: III
- Konstruktion: Bärskenemodul i ett stycke
- Säkringstyp: Elektronisk
- Märkstötspänning 0,5 kV
- Driftspänning: 18 V DC 30 V DC
- Märkspänning 24 V DC
- Märkström IN: 24 A DC (total ström ingång)
- Fail-Safe-element 15 A DC
- Verkningsgrad: 99 % >
- Viloström I0: typ. 12 mA
- Effektförlust: typ. 0,3 W (vid tomgång)
- Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)

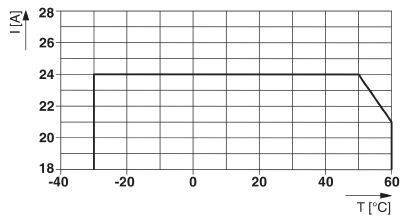

- Temperaturreducering: 21 A (total ström vid 60 °C)
- Utlösningsform: E (elektronisk)
- Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
- Spänningshållfasthet: Max 35 V DC (lastkrets)
- Spänningsfall 0,13 V (vid 8 A)

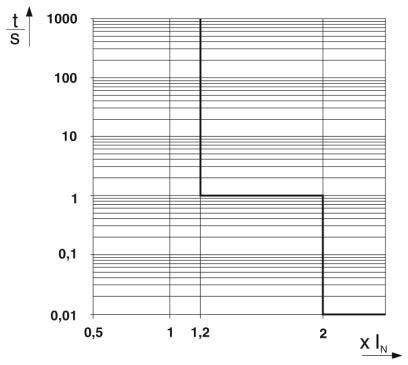

- Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
- Ledararea styv: 0,2 mm²... 4 mm²
- Ledararea AWG: 24... 14
- Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
- Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
- DRIFTSPÄNNING DC: 0 V DC... 30 V DC
- Driftström DC 100 mA DC
- Typ av produkt
Skyddsbrytare
- Utförande
Elektronisk apparatskyddsbrytare
- Anslutning
Push-In-klämma
- Kontakttyp
1 NO
- Tillverkarfärg
Trafikgrå
- Min. temperatur
+60 °C
- Max. temperatur
-30 °C
IP20
- Längd
55.6 mm
- Bredd
6.2 mm
- Höjd
105.8 mm
- Innehåll
1 st
- Typ
PTCB E1 24DC/8A NO

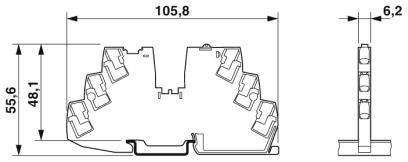

- Mått.
(L x B x H) 55.6 x 6.2 x 105.8 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Skyddsbrytare 1 NO 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Skyddsbrytare 1 NO 1 st
Beskrivning
Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.
