Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Skyddsbrytare 1 NO 1 st

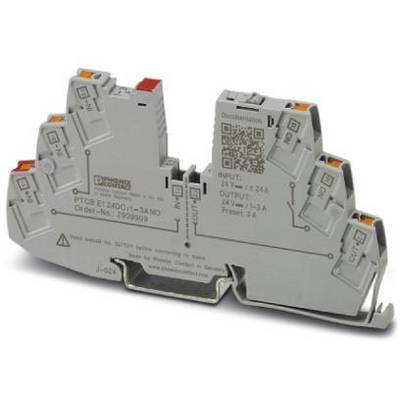

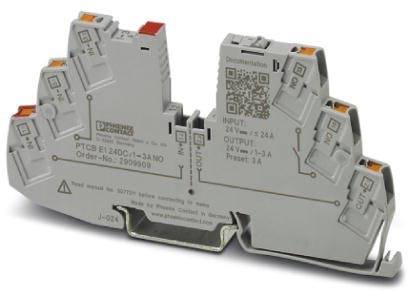

En elektronisk komponent, sannolikt en överspänningsskyddsanordning, med märkningar och anslutningar för in- och utgångar.

Liknande avbildning

Elektronisk modul med flera portar och kabelanslutningar, vertikalt placerad, visar färgkodade kablar för enkel anslutning.

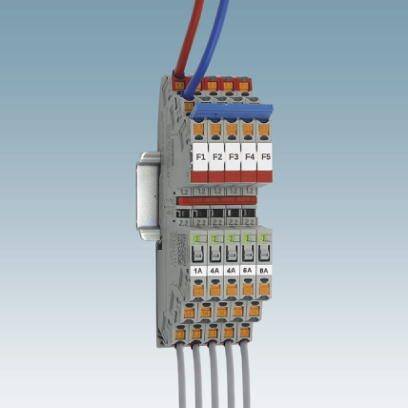

Modulärt elsystemdistributionssystem: Flera strömkretsar anslutna med kablar, märkta röda/blå upptill och grå nedtill.

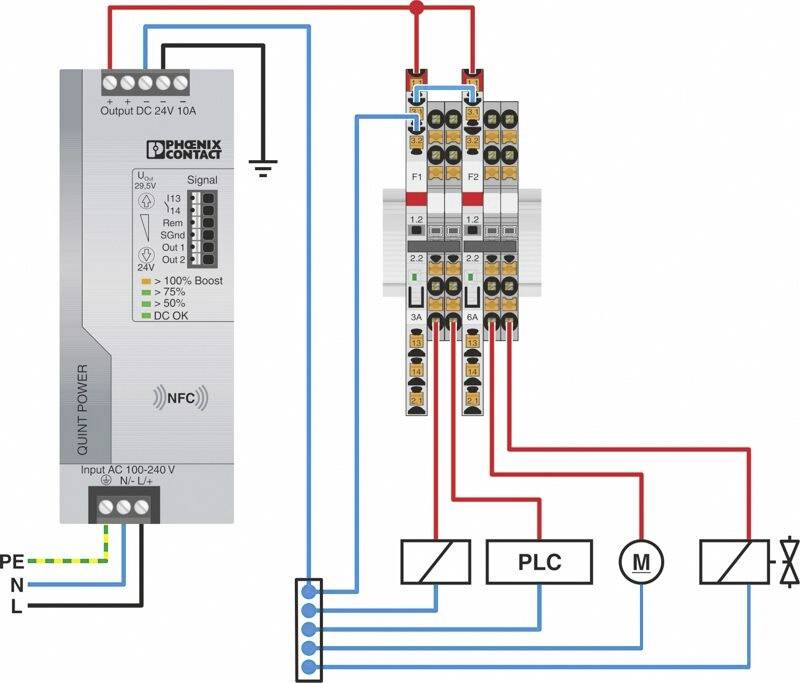

Strömförsörjningsschema: Visar kopplingar mellan en DC-utgångsenhet, en kopplingslista, en PLC och en motor.

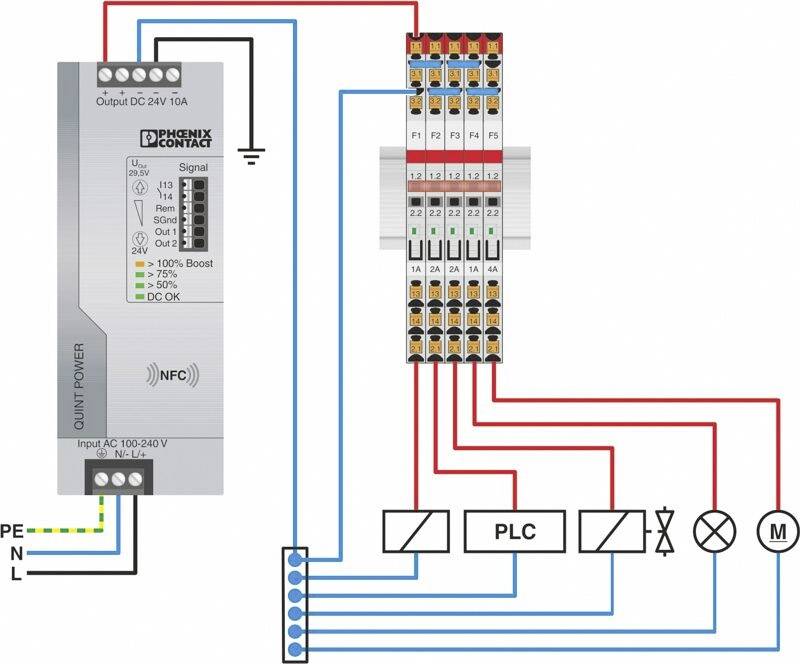

Kopplingsschema: Strömförsörjningsenhet på vänster sida med DC-utgång 24V, 10A, ansluten till flera klämmor, säkringar och PLC. Kablar leder till anslutning för M.

Digital display med siffrorna 10 och 21 i orangefält och siffrorna 1.2, 2.2 i svart. En grön och två röda markeringar.

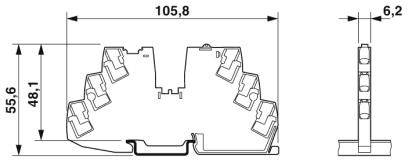

Teknisk ritning av en komponent med dimensioner: bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm. Profilen visar en komplex form.

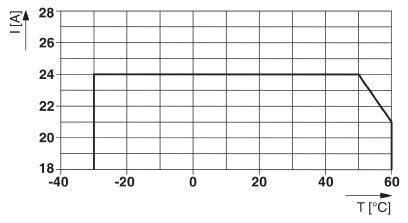

Diagrammet visar ström (I [A]) mot temperatur (T [°C]). Strömmen förblir konstant vid 24 A mellan -20°C och 50°C, och sjunker sedan vid 60°C.

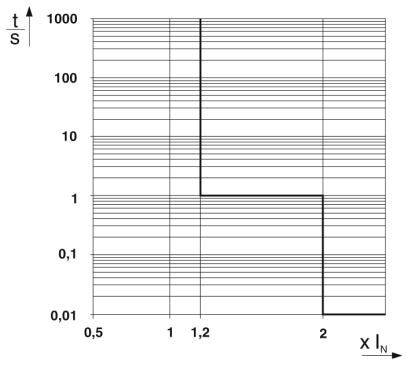

Logaritmiskt diagram visar ström-tid-kurva med axlarna 't/S' och 'X/In'. Vertikala linjer vid '1,2' och '2' betonar värden.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Leverans fre. 2 okt.

4 Styck

Antal

Styck

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 27,5 V/DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 4 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,06 V (vid 2 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/1-3A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
