Phoenix Contact 2909902 PTCB E1 24DC/1A NO Skyddsbrytare 1 NO 1 st

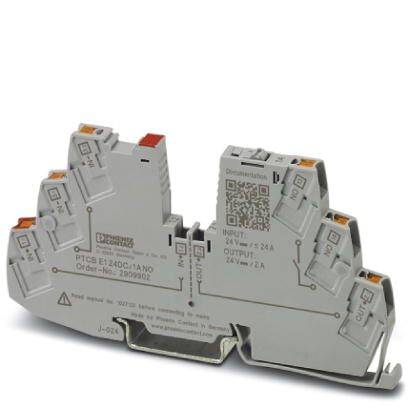

Elektronisk komponent med flera anslutningar, märkt med ingång 24 V DC/1 A och utgång 24 V/1,25 A.

Liknande avbildning

Elektriskt anslutningsmodul med flera kablar och färgkodning för enkel kabelanslutning. Enheten visas i profilvy.

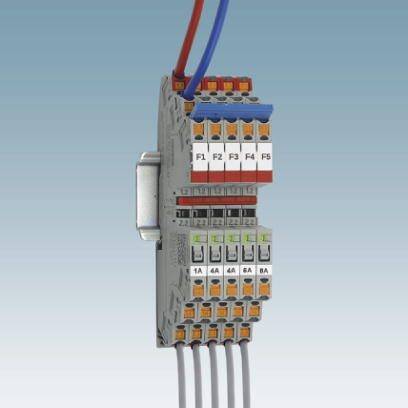

En modul med flera färgade anslutningsklämmor och kablar är monterad på en skena. Den är märkt från 'F1' till 'F8'.

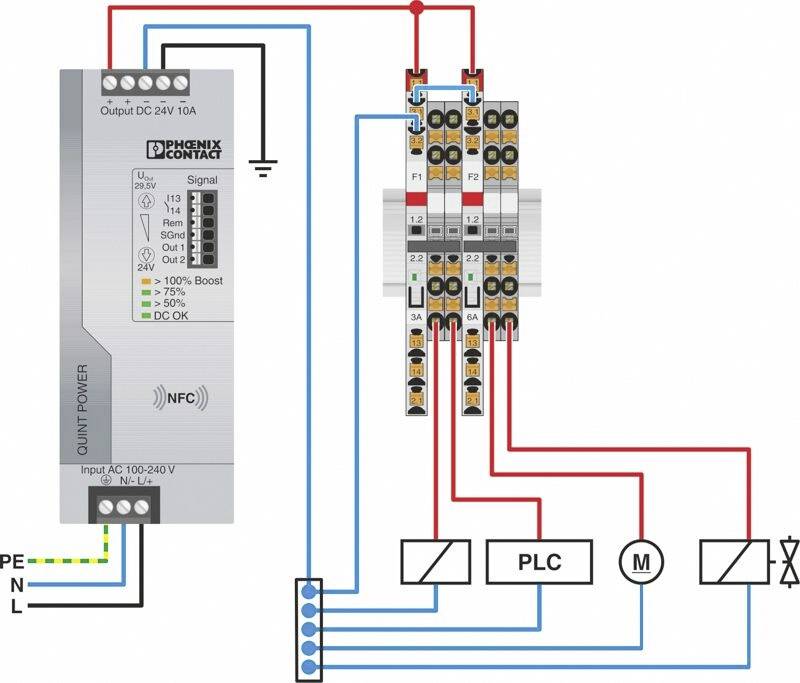

Kopplingsschema med nätaggregat, säkringar, styrenhet (PLC), motor (M) och ledningsdragning. Visar anslutningar för strömförsörjning.

En rad med åtta gula kvadratiska knappar märkta med numeriska etiketter från '0' till '7', en röd knapp märkt 'F1' och en enskild skärm.

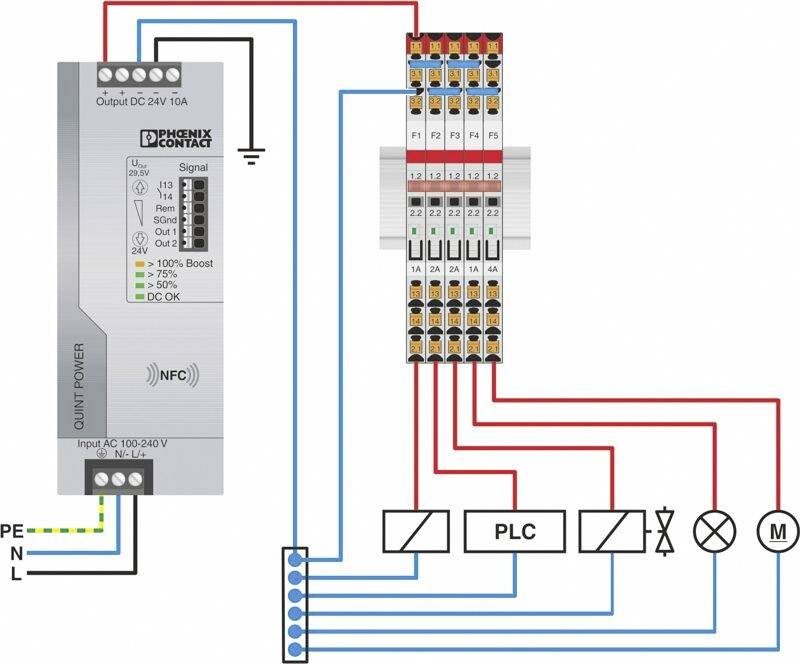

Kopplingsschema visar ledningsdragningen för en switch-mode strömförsörjning med PLC och motor; färgade kablar tydliggör anslutningar och strömbanor.

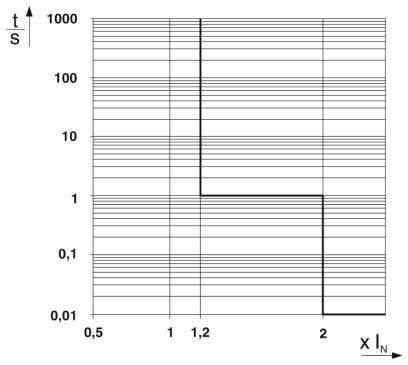

Diagram över en trappfunktion på logaritmiskt papper: X-axel 'X In', Y-axel 't/S'. Visar tre steg vid 1, 1,2 och 2 på Y-axeln.

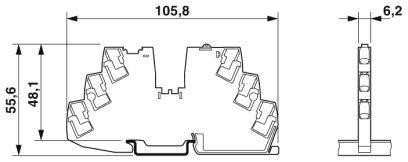

Teknisk ritning av en klämma med mått: Bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm. Framvy och sidovy.

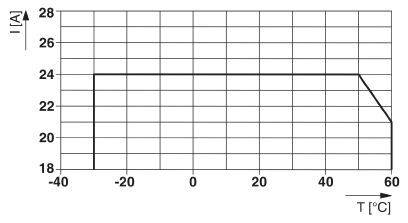

Diagram visar ström (I[A]) mot temperatur (T[°C]). Linjärt förlopp: 18A ned till -30°C, konstant på 24A upp till 50°C, därefter nedgång.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Leverans mån. 12 okt.

879 Styck

Antal

Styck

Toal (375,20 kr / stycken)

375,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 4 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,06 V (vid 2 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/1A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
