Phoenix Contact 2909575 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

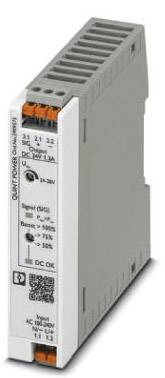

En grå, rektangulär elektrisk modul med detaljer om spänning och signaler på framsidan, använd för strömreglering i industriella tillämpningar.

Liknande avbildning

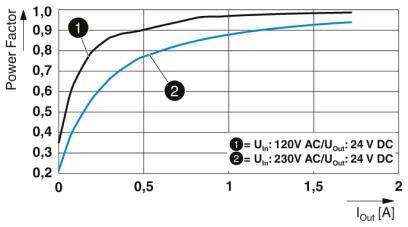

Diagram visar effektfaktor mot utgångsström. Två kurvor, 120V AC och 230V AC, visar stigning nära 1 vid 2A.

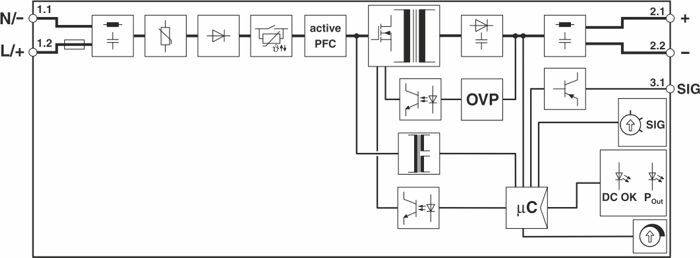

Kopplingsschema för en elektronisk enhet med komponenter som likriktare, aktiv PFC, OVP och mikrokontroller. Anslutningar till DC OK och SIG.

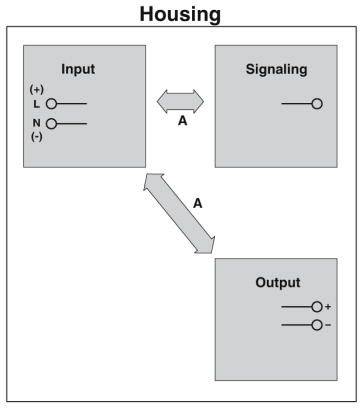

Diagrammet visar kretsar: Ingång, Signalering, Utgång i ett hölje. Ingång: '+' 'L', 'N', '-'. Utgång: 'O' '+' '-'. Pilar visar rörelse från Ingång till Signalering och Utgång.

Diagrammet visar effektivitetskurvan för en strömförsörjningsenhet vid olika ingångs- och utgångsspänningar. Effektiviteten ökar med högre ström.

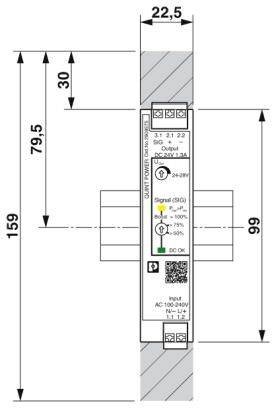

Illustration av en DIN-skeneenhet med dimensioner 159 mm x 22,5 mm. Innehåller anslutningar för signal, likström och växelström.

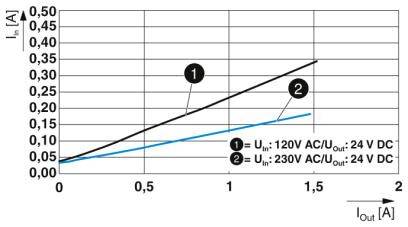

Diagram visar ström In [A] mot Iout [A]: 1) 120V AC/24V DC (stigande linje), 2) 230V AC/24V DC (brantare linje).

1/7

Liknande avbildning

Datablad (PDF)

Leverans tor. 15 okt.

Antal

Styck

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 0.46 A (100 VAC), 0.37 A (120 VAC), 0.2 A (230 VAC), 0.2 A (240 VAC)
Nominell effektförbrukning 37 VA

Utförande: Skenmontering

Ingångsspänning (nominell): 100 - 240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 1.3 A

Utgångsström (max.) - avrundad: 1.3 A

: 30 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Push-In-klämma

Mått.: (L x B x H) 90 x 22.5 x 106 mm

Vikt: 0.188 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2909575

Innehåll: 1 st

MTBF: 1904000 h

Nätaggregrat - specifikationer: Stabiliserad

Bredd: 22.5 mm

Höjd: 106 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/PT

Verkningsgrad: 90.7 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2904605 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2140951

30 W

Push-In-klämma

240 V/AC

12 V/DC

Justerbar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Artikelnr.:2140988

60 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2141009

90 W

Skruv

575 V/AC

24 V

24 V/DC

Fast spänning

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-skena nätaggregat 12 V 15 A 180 W Innehåll 1 st

Artikelnr.:2141010

180 W

Skruv

240 V/AC

12 V

12 V/DC

Justerbar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141011

240 W

Skruv

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Artikelnr.:2141025

30 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 DIN-skena nätaggregat 12 V/DC 7.5 A 90 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2141026

90 W

Push-In-klämma

240 V/AC

12 V/DC

Justerbar

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141033

240 W

Push-In-klämma

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-skena nätaggregat 24 V 3.8 A 90 W Innehåll 1 st

Artikelnr.:2141035

90 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

3.8 A

100 V/AC

Dokument & nedladdningar

Datablad

Datablad 2140967 Phoenix Contact 2909575 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140967 Phoenix Contact 2909575 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Beskrivning

Starta svårare laster med dynamisk Boost. Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Sparar utrymme i kopplingsskåpet genom smal och platt konstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
