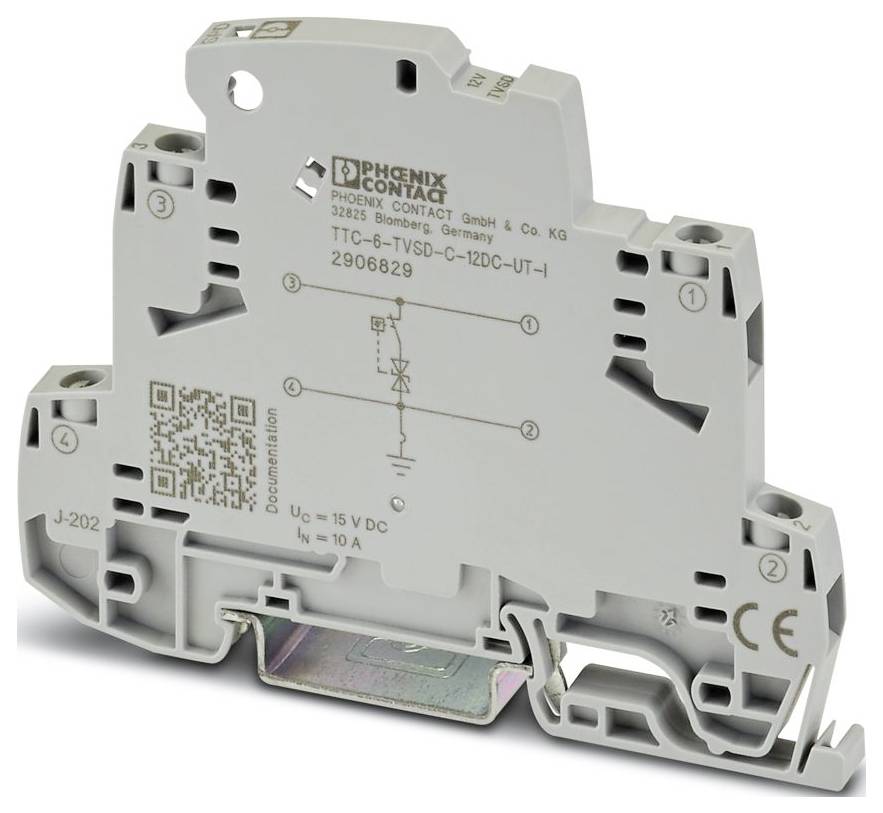

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Överspänningsskyddsenhet 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
6 Styck
Antal
Toal (151,20 kr / stycken)
151,20 kr
exkl. moms
Endast 6 Styck kvar på lager
Tekniska specifikationer
- Produktfamilj: TERMITRAB complete
- IEC-KONTROLLKLASS C1;C3
- Konstruktion: Bärskenemodul i ett stycke
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 12 V DC
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,5 Nm... 0,6 Nm
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 4 mm²
- Ledararea AWG: 24... 12
- Bredd: 6,2 mm
- Höjd: 92 mm
- Djup: 69,5 mm (inkl. bärskena 7,5 mm)
- Färg: Grå (RAL 7042)
- Brännbarhetsklass UL 94: V-0
- Materialhölje: PBT
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Ja
- Verkningsriktning: Line-Earth Ground
- Högsta kontinuerliga spänning UC: 15 V DC;10 V AC
- Märkström 10 A (60 °C)
- Driftaktiv ström IC för UC: ≤ 5 µA
- Skyddsnivå Up (ledar-jord): ≤ 25 V (C1 - 0,6 kV/300 A);≤ 22 V (C3 - 25 A);≤ 25 V (C3 - 60 A)
- Kapacitet (ledar-jord) 2 nf
- Motstånd per bana: ≤ 100 mΩ
- Stötströmhållfasthet (ledar-jord) C1 - 0,6 kV/300 A;C3 - 60 A.
- Miljöförhållanden
- Kapslingsklass IP20 (med ändlock)
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 4000 m (amsl)
- Standarder/bestämmelser: EN 61643-21
- Obs: 2001 + A1:2009 + A2:2013
- Monteringssätt: Bärskena 35 mm
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Isoleringsmaterial PBT
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Märkavledningsström i (8/20) µs (ledar-jord): 300 A.
- Reaktionsstid ta (ledar-jord): ≤ 1 ns
- Inlänkningsdämpning AE, asymmetrisk: typ. 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- gränsfrekvens fg (3 dB), Asym. (PE) i 150 Ω-systemet: typ. 1,1 MHz
- Typ av produkt
Överspänningsskyddsenhet
- Utförande
Din-skenmodul i ett stycke
IP20
- Tillverkarnr.
2906829
- Mått.
(B x H x D) 6.2 x 92 x 69.5 mm
- Bredd
6.2 mm
- Höjd
92 mm
- Djup
69.5 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Överspänningsskyddsenhet 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Överspänningsskyddsenhet 1 st
Beskrivning
Överspännings-finskydd med integrerad statusindikering för en signalladdare med jordad voltpotential. Kan användas i säkerhetskretsar till SIL 3.
