Name: Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Skyddsbrytare 1 NO 1 st
Brand: Phoenix Contact
SKU: 2140963
Availability: BackOrder

Elektroniskt skyddsbrytarmodul i grått med flera anslutningar på framsidan, lämplig för tekniska tillämpningar.

Elektronisk kretsblockenhet med LED-indikatorer och märkningar. Bredd: 36 mm.

Elektroniskt modul med fyra gröna statuslampor, ett anslutningstält för utgångar, numrerade 1 till 14, och en 2-siffrig display.

Kopplingsschema för elektrisk kablage med anslutningsklämmor, ledningsdragning och märkningar. Visar NEC Class 2-ledning.

Kopplingsschema för ett elektriskt system: Anslutningar mellan en effektbrytare och utgångar för samlad signalering och motorer.

Diagrammet visar en ström-tid-karakteristik. X-axel: Strömförhållande X/Iₙ, Y-axel: Tid i sekunder. Stegvis ökning med tre platåer.

Teckning av en elektronikmodul med dimensioner: bredd 36 mm, höjd 90 mm, djup 98 mm. Anslutningsportar och märkningar synliga.

1/7

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Ljusgrå

Datablad (PDF)

Leverans mån 19 okt.

1398 Styck

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström I: Max. 16 A DC (I+)
Fail-Safe-element 4 A DC (per utgångskanal)
Verkningsgrad: 99 % >
Viloström I0: typ. 33 mA
Effektförlust: typ. 0,8 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 12
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,25 m² 1,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,25 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Ljusgrå

Min. temperatur: +60 °C

Max. temperatur: -25 °C

: IP20

Längd: 98 mm

Bredd: 36 mm

Höjd: 90 mm

Innehåll: 1 st

Typ: CBMC E4 24DC/1-4A NO

Mått.: (L x B x H) 98 x 36 x 90 mm

Inspänning: 24 V/DC

: 16 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Artikelnr.:2140963

Leverans mån 19 okt.

1398 StyckConrad Electronic

Denna artikel

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 0712107 TCP 0,1A Skyddsbrytare 1 st

Artikelnr.:2208745

Leverans mån 19 okt.

52 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

183,20 kr^*

Phoenix Contact 0903029 EC-E1 8A Skyddsbrytare 1 st

Artikelnr.:2208883

Leverans mån 19 okt.

19 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Phoenix Contact 0903045 EC-E 4A DC24V Skyddsbrytare 1 st

Artikelnr.:2208884

Leverans tors 22 okt.

Conrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

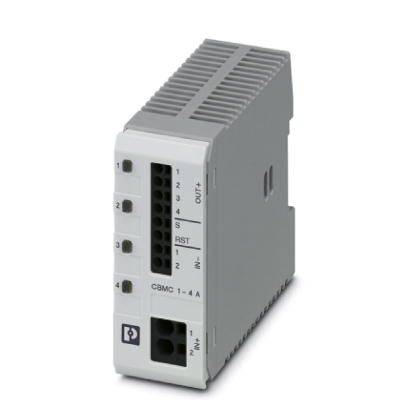

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Skyddsbrytare 1 st

Artikelnr.:2209085

Leverans mån 19 okt.

363 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Potentialdistributör 1 st

Artikelnr.:2209918

Leverans mån 19 okt.

4 StyckConrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Potentialdistributör 1 st

Artikelnr.:2209919

Leverans tors 22 okt.

Conrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Potentialdistributör 1 st

Artikelnr.:2209920

Leverans tis 1 dec.

Conrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 552,00 kr^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st

Artikelnr.:2140974

Leverans mån 19 okt.

879 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st

Artikelnr.:2141027

Leverans tis 13 okt.

3 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Kretsar som kan ställas in utan verktyg via en-knapps-hantering via den tryckbara LED-knappen. Omedelbar registrering av driftstatus med status-LED:er i trafikljusfärger.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
