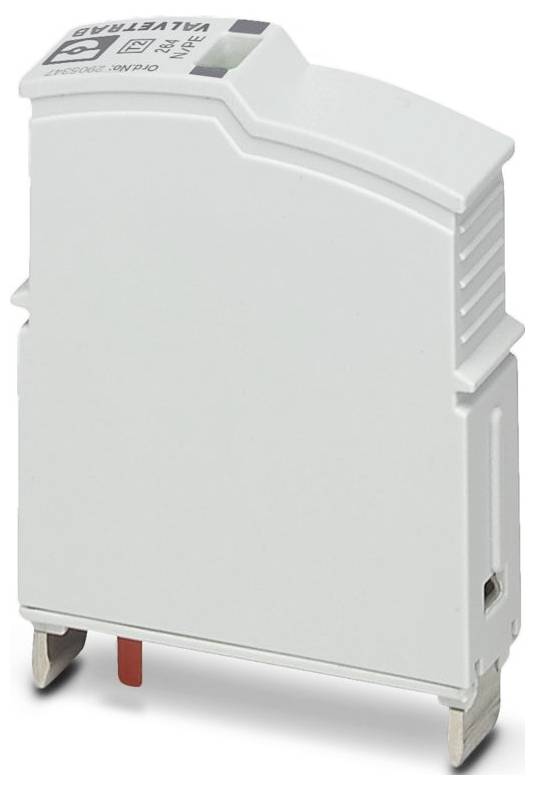

Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Överspänningsskyddskontakt 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
11 Styck
Antal
Toal (600,00 kr / stycken)
600,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: SEC Family
- IEC-KONTROLLKLASS II;T2
- Konstruktion: Kontakt
- Poltal 1
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 240 V AC (TN - ONLY N-PE);240 V AC (TT - ONLY N-PE)
- Anslutningstyp: Jackbar
- Bredd: 11,7 mm
- Höjd: 46,4 mm
- Djup: 59,4 mm
- Delningsenhet 0,6 TE
- Färg: ljusgrå, RAL 7035
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR 20 % GF;PBT-FR
- Verkningsriktning: N-PE
- Maximal kontinuerlig spänning UC: 264 V AC
- Skyddsledarström IPE: ≤ 1 µA
- Märkavledningsström in (8/20) µs: 20 kA
- Svarstid ta: ≤ 100 ns
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Anmärkning: 2012
- Montering: På baselement
- EN typ T2
- STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL: PA6.6-FR 20% GF;PBT-FR
- Materialgrupp: I.
- Skyddsvägar: N-G
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Möjlighet till följdrom från IFI: 100 A (264 V AC)
- Skyddsnivå Up: ≤ 1,5 kV
- Restspänning Ures: ≤ 0,5 kV (för in);≤ 0,5 kV (vid 10 kA);≤ 0,5 kV (vid 5 kA);≤ 0,5 kV (vid 4 kA);≤ 0,5 kV (vid 2 kA)
- Utlösningsspänning vid 6 kV (1,2/50 ) µs: ≤ 1,5 kV
- OV-beteende vid ut: 1200 V AC (200 ms/withstand mode)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 30g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer UL-specifikationer
- Maximal kontinuerlig spänning MCOV (N-G) 264 V AC
- Märkavledningsstötström in (N-G) 20 kA
- Energifördelningssystem: Single phase
- Nominell frekvens 50/60 Hz
- Uppmätta begränsningsspänning MLV (N-G) 950 V.
- SPD typ 4ca
- EN 61643-11: EN 61643-11
- UPPFÖLJNINGSSTRÖM (L-G) 200 A (264 V AC)
- Typ av produkt
Överspänningsskyddskontakt
- Utförande
Kontakt
IP20
- Tillverkarnr.
2905347
- Typ
2
- Mått.
(B x H x D) 11.7 x 46.4 x 59.4 mm
- Bredd
11.7 mm
- Höjd
46.4 mm
- Djup
59.4 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Överspänningsskyddskontakt 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Överspänningsskyddskontakt 1 st
Beskrivning
Extra kontaktdon för överspänningsavledare till serien VALVETRAB SEK för sträckan N-PE.
