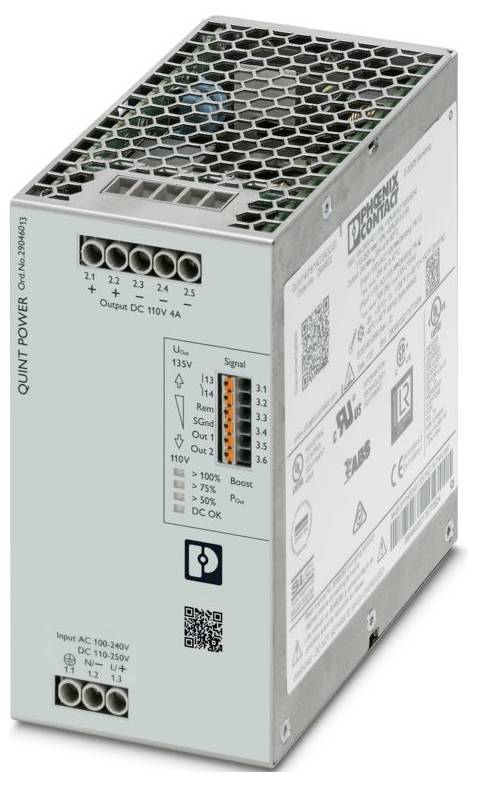

Phoenix Contact 2904613 Strömförsörjning 110 V/DC 4 A 474 VA Innehåll 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (4 232,00 kr / stycken)
4 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: QUINT Power
- Anslutningstyp: Push-in-anslutning
- Bredd: 70 mm
- Höjd: 130 mm
- Djup: 125 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–4-10
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2
- Vibration (drift): 5 Hz ... 100 Hz resonanssökning 2,3g, 90 min., resonansfrekvens 2,3g, 90 min. (Enligt DNV GL klass C)
- Avisoleringslängd: 8 mm
- Ledararea flexibel min. 0,2 mm
- Ledararea flexibel max. 1,5 mm²
- Ledararea styv min: 0,2 mm²
- Ledararea styv max. 1 mm²
- Åtdragningsmoment min 0,5 Nm
- Frekvensområde 50 Hz 60 Hz
- Kapslingsklass I
- Frekvens: 50 Hz
- Nominell inspänning: 110 V DC... 250 V DC
- Ingångsspänningsområde: 110 V DC ... 250 V DC -18 % ... +40 %
- Tål max. 300 VAC 60 s.
- Inkopplingsströmstöt: typ. 11 A (vid 25 °C)
- Inkopplingsströmsintegrerad (I2t) < 0,3 A2S
- Begränsning för inkopplingsström 11 A.
- Strömavbrottstid: typ. 37 ms (120 V AC);typ. 38 ms (230 V AC)
- STRÖMFÖRBRUKNING 5,6 A (110 V DC);2,3 A (250 V DC)
- Nominell effektförbrukning 474 VA
- Inkopplingstid typisk: 300 ms (från SLEEP mode)
- Inkopplingstid < 1 s.
- Ingångssäkring 12 A (trög, intern)
- Val av lämplig säkring för ingångsskydd: 10 A... 16 A (karakteristik B, C eller jämförbar)
- Verkningsgrad: typ. 93,5 % (120 V AC);typ. 94,7 % (230 V AC)
- Utgångskarakteristik: U/i Advanced;smart HICCUP;FUSE mode
- Nominell utgångsspänning: 110 V DC
- Inställningsområde för utgångsspänning (USET): 110 V DC... 135 V DC (konstant effekt)
- Nominell utgångsström (I) 4 A.
- Statisk Boost (ISTAT.Boost) 5 A.
- Dynamisk Boost (IDyn.Boost) 6 A (5 s)
- Selective Fuse Breaking (ISFB): 24 A (15 ms)
- Magnetisk säkerhetsutlösning: A1 ... A4 / B2... B4 / C1... C2 / Z1 ... Z4
- Kortslutningssäker: Ja
- Ledbeständig: Ja
- Motståndskraft mot återmatning ≤ 160 VDC
- Skydd mot överspänning vid utgången (OVP): < 150 V DC
- Rippel < : 600 mVSS (vid nominella värden)
- Stigtid < : 1 s (Uout = 10 % ... 90 %)
- Seriekoppling: Ja
- Förlusteffekt tomgång max < 7 W (120 V AC);< 7 W (230 V AC)
- Effektförlust nominell belastning maximalt < 31 W (120 V AC);< 25 W (230 V AC)
- FÖRLUSTEFFEKT SLEEP MODE < 7 W (120 V AC);< 7 W (230 V AC)
- Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
- Säkring (sekundärsida): Elektronisk;termomagnetisk;termisk
- Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
- Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Signal: 4 kV (Provningsgrad 4 - osymmetrisk)
- Signaltyper: Led;potentialfri signalkontakt;aktiv signalutgång Out1 (digital, konfigurerbar);aktiv signalutgång Out2 (digital, analog, konfigurerbar);fjärrkontakt;signalerde SGnd
- Default: Stängd (Uout > 0,9 USET)
- DIGITAL 24 V DC 1 A;30 V AC/DC 0,5 A.
- Analog: 4 mA... 20 mA ±5 % (belastning ≤ 400 Ω)
- Signalerde SGnd: Voltpotential för Out1, Out2 och Rem
- Antal faser: 1
- Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);2 kV AC (enhetskontroll)
- Brytfrekvens: 90,00 kHz... 110,00 kHz (hjälpomvandlarnivå);80,00 kHz ... 340,00 kHz (huvudomvandlarnivå);50,00 kHz ... 70,00 kHz (PFC-nivå)
- MTBF (IEC 61709, SN 29500) > : 1169000 tim (25 °C);> 688000 tim (40 °C);> 308000 tim (60 °C)
- Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
- Ström: 4 A
- Temperatur: 25 °C;
- Tid 272000 h.
- Tilläggstext: Provningsgrad 2
- Inbyggnadsmått: Inbyggnadsmått
- Skyddande beläggning: nej
- Brännbarhetsklass UL 94 (hölje / klämmor): V0
- Chassimaterial: metall
- Utförande av sidodelar: Aluminium
- Användningshöjd: ≤ 4000 m (> 2000 m, observera nedstämpling)
- Klimatklass 3K3 (enligt en 60721)
- Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
- Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
- Temp.kod: T4 (-25 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
- EN 61010-1: II ( ≤ 4000 m)
- EN 62477-1: III ( ≤ 2000 m)
- CSA: CAN/CSA-C22.2 NO. 61010-1-1;CAN/CSA-C22.2 NO. 61010-1-12
- SIQ: Typgodkänd (type approved);CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- EMC-krav immunitet EN 61000-6-1;en 61000-6-2
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
- DNV: Klass B.
- DNV GL Stödravstrålning: DNV GL Stödravstrålning
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 8 kV (Provninghetsgrad 4)
- Lufturladdning: 15 kV (Provningsgrad 4)
- Anmärkning: Kriterium A: 0,5/1 period
- Kriterium B: Perioden 5–50/250
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfältstyrka: 1000 A/m.
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Ingång/utgång/signal: Osymmetrisk
- Spänning: 2,5 kV
- Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Pulsformat magnetfält: Pulsformat magnetfält
- Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
- Testnivå 1:100 kHz
- Testnivå 2:1 MHz
- Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 4)
- Testnivå 4: 15 kHz 150 kHz (Provningsgradering 4)
- Testnivå 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Provningsgrad 4)
- Testnivå 6: 16,7 Hz 50 Hz 60 Hz (Provningsgradering 4)
- Dämpad svängande axel: Dämpad svängande axel
- Ingång, utgång (testnivå 1): 100 kHz 1 MHz (Provningsgrad 3 - symmetrisk)
- Ingång, utgång (testnivå 2) 10 MHz
- Ingång, utgång (testnivå 3): 100 kHz 1 MHz (Provningsgrad 3 - osymmetrisk)
- Signaler (testnivå 1): 100 kHz 1 MHz (Provningsgradering 3 - symmetrisk)
- Signaler (testnivå 2): 100 kHz 1 MHz (Provningsgrad 3 - osymmetrisk)
- Dämpat roterande magnetfält: Dämpat roterande magnetfält
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- Omgivningstemperatur (start-up type tested): -40 °C.
- JÄRNVÄGSANLÄGGNINGAR: EN 50121-3-2;EN 50121-5;EN 50163 ;IEC 62236-3-2;IEC 62236-5
- Styringång (konfigurerbar) Rem: Uteffekt PÅ/AV (SLEEP mode)
- AC-drift: AC-drift
- Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
- Typ av spänning av matningsspänning: DC
- Frekvensområde AC: 50 Hz 60 Hz -10 % ... +10 %
- Frekvensområde (FN): 50 Hz 60 Hz -10 % ... +10 %
- Skyddskrets: Transientöverspänningsskydd | varistor, gasavledare
- Effektfaktor (cos phi): 0,94
- Avledningsström mot PE < 3,5 mA;0,7 mA (264 V AC, 60 Hz)
- DC-drift: DC-drift
- Nedstämpling > : 60 °C... 70 °C (2,5 %/K)
- Regleringsavvikelse: < 0,5 % (laständring statiskt 10 %... 90 %),< 4 % (laständring dynamiskt 10 %... 90 %, (10 Hz)< , 0,25 % (inspänningsförändring ±10 %)
- UTEFFEKT 440 W;550 W;660 W.
- Crestfaktor: typ. 1,54 (120 V AC);typ. 1,57 (230 V AC)
- Signal Out 1 (konfigurerbar): Signal Out 1 (konfigurerbar)
- Signal Out 2 (konfigurerbar): Signal Out 2 (konfigurerbar)
- Signal relä 13/14 (konfigurerbar): Signal relä 13/14 (konfigurerbar)
- Enledars/klämmställe flexibel med ändhylsa med plasthylsa min.: 0,2 mm ²
- Enledars/klämmställe flexibel med ändhylsa med plasthylsa max. 0,75 mm ²
- Enledars/klämställe flexibel med ändhylsa utan plasthylsa min.: 0,2 mm ²
- Enledars/klämmställe flexibel med ändhylsa utan plasthylsa max. 1,5 mm ²
- Ledararea AWG min: 24
- Ledararea AWG max. 16
- Åtdragningsmoment max 0,6 Nm
- Signalutgång: Signalutgång
- Pout: > 100 % (LED lyser gul, uteffekt > 440 W);> 75 % (LED lyser grön, uteffekt > 330 W);> 50 % (LED lyser grön, uteffekt > 220 W)
- Uout: > 0,9 x USet (LED lyser grön);< 0,9 x USet (LED blinkar grön)
- Isolationsspänning utgång/PE 0,5 kV DC (typpkontroll);0,5 kV DC (enhetskontroll)
- Isolationsspänning ingång/PE 3,5 kV AC (typpkontroll);2,4 kV AC (enhetskontroll)
- Miljödirektiv: RoHS-direktivet 2011/65/EU;WEEE;Reach
- Monteringsavstånd höger/vänster: 5 mm / 5 mm
- Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
- Standard - begränsning av övertonsströmmar i nät: EN 61000-3-2
- Standard - Elektrisk säkerhet: IEC 61010-2-201
- Standard - säker separering: IEC 61010-2-201
- Norm - säkerhet för mät-, styr-, regel- och laboratorieapparater: IEC 61010-1
- Batteriets laddning: Din 41773-1
- Godkännande – krav från halvledarindustrin i fråga om spänningsavbrott: SEMI F47-0706, en 61000-4-11
- UL-godkänd enligt UL Listed UL 61010-1; UL 121201 & CSA C22.2 No. 213-17 klass i, Division 2, Groups A, B, C, d T4 (Hazardous location)
- EMC-krav energiförsörjning: IEC 61850-3 (G,H);en 61000-6-5 (ställverk)
- Övertonsströmmar: Övertonsströmmar
- Flimmer: Flicker
- Antal perioder: 0,5 / 1 / 5 / 50 / 250 perioder
- Dämpad sinussvängningar (Ring wave): Dämpade sinussvängningar (Ring wave)
- Skenbar effekt: 336 VA (120 V , UOUT = 24 V, IOUT = stat. Boost);345 VA (230 V, UT = 24 V, IOUT = stat. (Boost)
- Tillstånd för nybyggnad av fartyg: DNV GL ansökt
- Emission: Emission enligt en 61000-6-3 (bostads- och industriområde) och en 61000-6-4 (industriområde)
- Immunitet: Immunitet enligt en 61000-6-1 (bostadsområden), en 61000-6-2 (industriområden) och en 61000-6-5 (ställverk), IEC/en 61850-3 (energiförsörjning)
- Typ av produkt
Strömförsörjning
- Ingångsspänning (min.)
100 V/AC
110 V/DC
- Ingångsspänning (max.)
240 V/AC
250 V/DC
- Utgångsström max.
4 A
- Utgångsström (max.) - avrundad
4 A
474 VA
- Faser
1
- Utgångsström (max.)
110 V/DC
- Anslutning
Skruv
Push-in-fjäderanslutning
- Mått.
(L x B x H) 125 x 70 x 130 mm
- Driftstemperatur (max.)
70 °C
- Arbetstemperatur (max.) (Reducering)
70 °C
- Arbetstemperatur (min.) (Reducering)
60 °C
- Driftstemperatur (Min)
-25 °C
- Tillverkarnr.
2904613
- Innehåll
1 st
- Bredd
70 mm
- Höjd
130 mm
- Längd
125 mm
IP20
- Typ
QUINT4-PS/1AC/110DC/4
- Djup
125 mm
- Inbyggnadshöjd
130 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579789 Phoenix Contact 2904613 Strömförsörjning 110 V/DC 4 A 474 VA Innehåll 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579789 Phoenix Contact 2904613 Strömförsörjning 110 V/DC 4 A 474 VA Innehåll 1 st
Beskrivning
Primärtaktad strömförsörjning QUINT Power, skruvanslutning, bärskenemontering, ingång: 1-fas, utgång: 110 V DC/4 A.
