Phoenix Contact 2904605 DIN-skena nätaggregat 2.5 A 30 W Innehåll 1 st

Industrielektronikmodul med påskriften 'QUINT-DIODE', gränssnitt och tekniska specifikationer på sidan.

Liknande avbildning

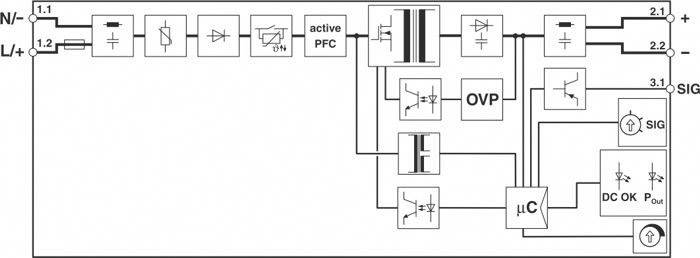

Schematisk illustration av en strömförsörjningskrets med komponenter som likriktare, aktiv effektfakorrkrigering (PFC), överspänningsskydd (OVP) och mikrokontroller.

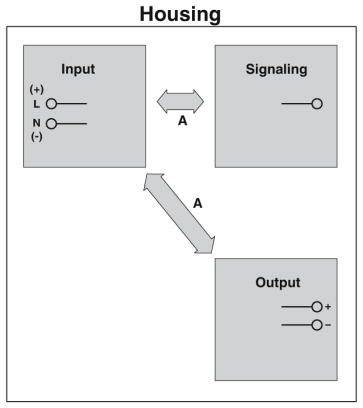

Kopplingsschema för hölje: Ingång med plus- och minuspoler, signalöverföringsväg A, utgång med plus- och minuspoler.

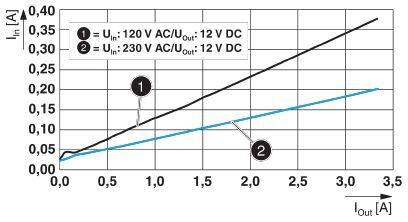

Diagrammet visar ingångsströmmen In [A] mot utgångsströmmen Iout [A]. Två linjer: Uin=120 V AC (brantare), Uin=230 V AC (flackare).

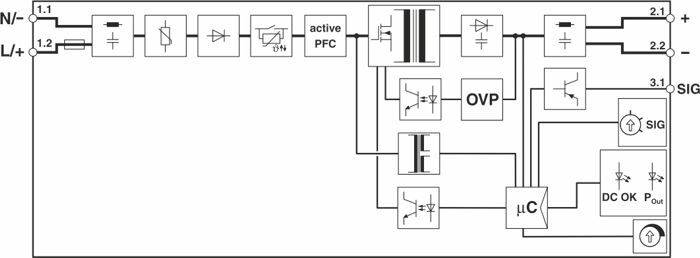

Principschema för en nätdel med aktiv effektfaktorkorrigering (PFC), överspänningsskydd (OVP) och mikrocontroller (µC) för signal- och likströmsutgång.

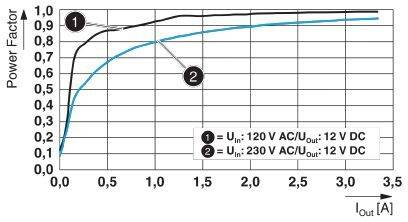

Diagrammet visar effektfaktor mot utgångsström. Kurvorna för 120 V och 230 V AC börjar nära 0, stiger och planar ut vid 0,9 till 1,0.

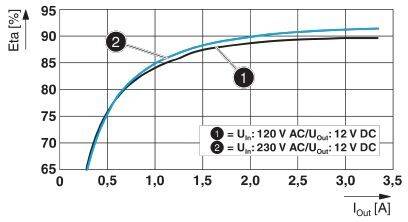

Diagrammet visar verkningsgrad (Eta) i procent på Y-axeln och utgångsström (I_out) i ampere på X-axeln. Två kurvor jämförs: 'U_in=120 V AC/U_ut=12 V DC' och 'U_in=230 V AC/U_ut=12 V DC'. Kurvorna närmar sig 90% verkningsgrad.

1/7

Liknande avbildning

Datablad (PDF)

Leverans fre. 2 okt.

5 Styck

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 60 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 0.44 A (100 VAC), 0.35 A (120 VAC), 0.19 A (230 VAC), 0.2 A (240 VAC)
Nominell effektförbrukning 32.8 VA

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 12 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 2.5 A

Utgångsström (max.) - avrundad: 2.5 A

: 30 W

Faser: 1

Anslutning: Push-In-klämma

Mått.: (L x B x H) 90 x 22.5 x 106 mm

Vikt: 0.181 kg

Utgångsspänning (max.): 12 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904605

Innehåll: 1 st

MTBF: 1848000 h

Bredd: 22.5 mm

Höjd: 106 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/12DC/2.5/PT

Verkningsgrad: 90.9 %

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140951 Phoenix Contact 2904605 DIN-skena nätaggregat 2.5 A 30 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140951 Phoenix Contact 2904605 DIN-skena nätaggregat 2.5 A 30 W Innehåll 1 st

Beskrivning

Primärtaktad strömförsörjning, QUINT Power, Push-in-anslutning, bärskenemontering, ingång: 1-fas, utgång: 12 V DC / 2,5 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
