Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

'QUINT POWER' nätaggregat med multipla utgångar och displayer för spänning och signal, ingång AC 100-240V, utgång DC 24V 3,5A.

Liknande avbildning

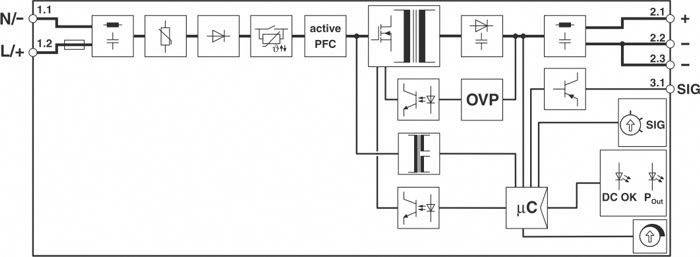

Schematiskt blockdiagram över en strömförsörjningskrets med aktiv effektfaktorkorrektion (PFC), överspänningsskydd (OVP) och mikrokontroller (µC).

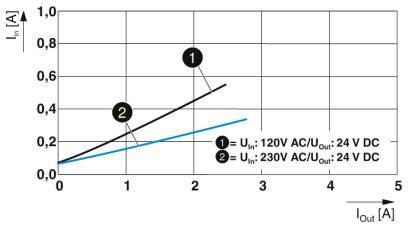

Diagram visar strömkarakteristiker 'I_in [A]' mot 'I_out [A]' för två spänningar: 1) 120V 'AC/U_ut: 24V DC'; 2) 230V 'AC/U_ut: 24V DC'. Linje 2 har brantare lutning.

Schematisk illustration av en nätdel med aktiv effektfaktorskorrigering (PFC), överspänningsskydd (OVP) och mikrokontroller (µC).

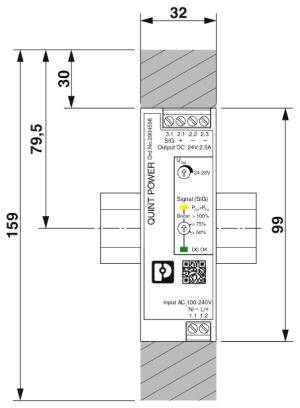

Principschema för en strömförsörjningsenhet med ingång AC 100-240V och utgång DC 24V 2,5A. Mått: 159mm x 99mm x 32mm.

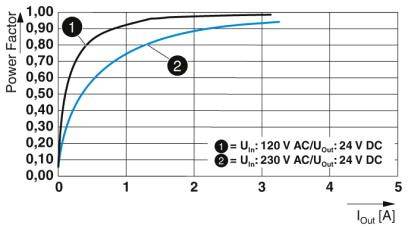

Strömfaktor-diagram visar kurvor för 120 V och 230 V matningsspänning. Båda stiger snabbt inledningsvis och planar sedan ut vid 1-5 A.

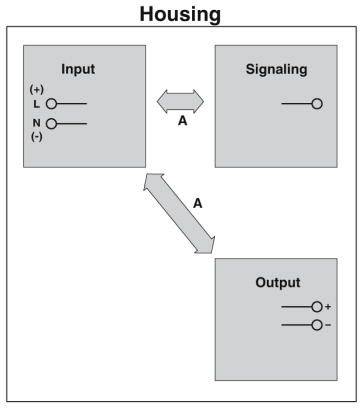

Schematisk framställning av ett system med block: Ingång med plus/minus, signalering och utgång. Pilar visar förbindelser.

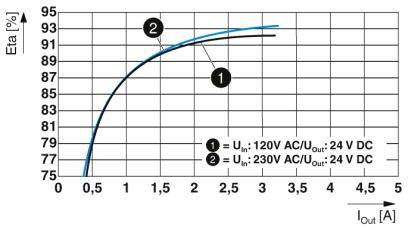

Diagrammet visar effektivitetskurvor för två nätaggregat. Axlarna: Effektivitet (%) och utgångsström (A). Högre ingående växelspänning (230V) leder till högre effektivitet.

1/8

Liknande avbildning

Datablad (PDF)

Snabb leverans mån. 5 okt.

8 Styck

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

Endast 8 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd 8 mm
STRÖMFÖRBRUKNING 0.85 A (100 VAC), 0.7 A (120 VAC), 0.39 A (230 VAC), 0.37 A (240 VAC)
Nominell effektförbrukning 71 VA

Utförande: Skenmontering

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 2.5 A

Utgångsström (max.) - avrundad: 2.5 A

: 60 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Skruv

Mått.: (L x B x H) 90 x 32 x 99 mm

Vikt: 0.244 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904598

Innehåll: 1 st

MTBF: 1347000 h

Nätaggregrat - specifikationer: Stabiliserad

Bredd: 32 mm

Höjd: 99 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/2.5/SC

Verkningsgrad: 92.6 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Artikelnr.:2140988

Denna artikel

60 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904605 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2140951

30 W

Push-In-klämma

240 V/AC

12 V/DC

Justerbar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2141009

90 W

Skruv

575 V/AC

24 V

24 V/DC

Fast spänning

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-skena nätaggregat 12 V 15 A 180 W Innehåll 1 st

Artikelnr.:2141010

180 W

Skruv

240 V/AC

12 V

12 V/DC

Justerbar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141011

240 W

Skruv

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Artikelnr.:2141025

30 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 DIN-skena nätaggregat 7.5 A 90 W Innehåll 1 st

Artikelnr.:2141026

90 W

Push-In-klämma

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141033

240 W

Push-In-klämma

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-skena nätaggregat 3.8 A 90 W Innehåll 1 st

Artikelnr.:2141035

90 W

Skruv

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokument & nedladdningar

Datablad

Datablad 2140988 Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140988 Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Beskrivning

Starta svårare laster med dynamisk Boost. Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Sparar utrymme i kopplingsskåpet genom smal och platt konstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
