Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

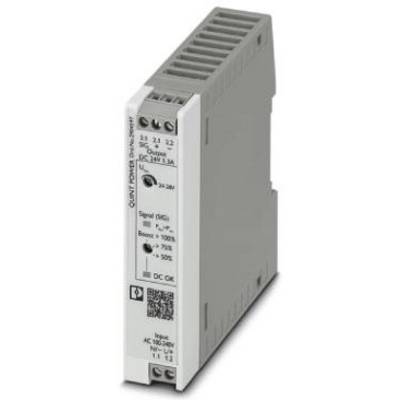

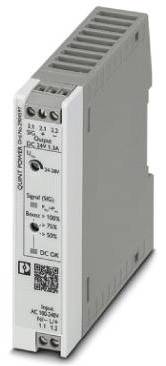

En grå, rektangulär elektronisk apparat med flera anslutningar och påskrifter, sannolikt en industrikomponent.

Liknande avbildning

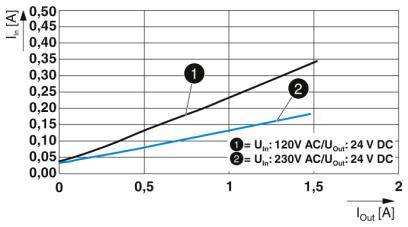

Diagram med två linjer som visar förhållandet mellan utgångsström (Iout) och ingångsström (In). Linje 1: 'Uin: 120V AC/Uout: 24V DC', Linje 2: 'Uin: 230V AC/Uout: 24V DC'.

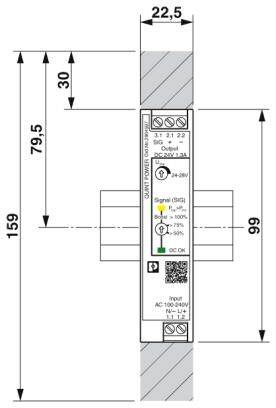

Figuren visar en smal, vertikal teknisk apparat med måttangivelser. Den har anslutningar och LED-lampor för signalindikering.

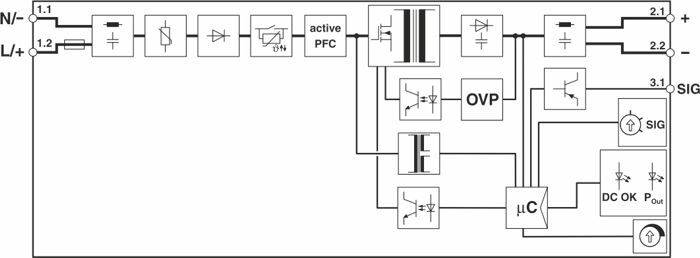

Kopplingsschema för ett strömförsörjningssystem med aktiv effektfaktorkorrektion, överspänningsskydd och mikrokontroller.

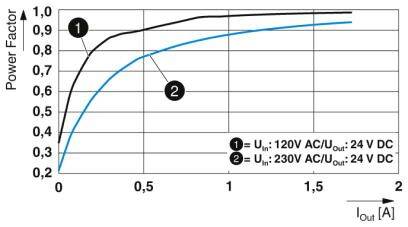

Diagrammet visar effektfaktorn beroende på utgångsström. Två kurvor: 120V AC, 230V AC. Effektfaktorn ökar vid högre ström.

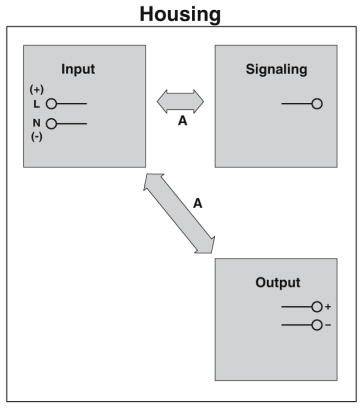

Elektriskt kopplingsschema: Överst till vänster Input med (+), L, N, (-); överst till höger Signalering; nedtill Output med (+), (-). Förbindelsepilar mellan enheter.

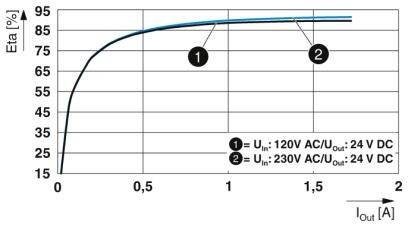

Diagram visar verkningsgraden för en omvandlare. Två kurvor: (1) In: 120V AC, Ut: 24V DC; (2) In: 230V AC, Ut: 24V DC. X-axel: Utgångsström I_out[A], Y-axel: Eta[%].

1/7

Liknande avbildning

Datablad (PDF)

Leverans tor. 15 okt.

Antal

Styck

Toal (792,00 kr / stycken)

872,00 kr

-9 %

792,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd 8 mm
STRÖMFÖRBRUKNING 0.46 A (100 VAC), 0.37 A (120 VAC), 0.2 A (230 VAC), 0.2 A (240 VAC)
Nominell effektförbrukning 37 VA

Utförande: Skenmontering

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 1.3 A

Utgångsström (max.) - avrundad: 1.3 A

: 30 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Skruv

Mått.: (L x B x H) 90 x 22.5 x 99 mm

Vikt: 0.188 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904597

Innehåll: 1 st

MTBF: 1904000 h

Nätaggregrat - specifikationer: Stabiliserad
Utgångsspänning reglerbar

Bredd: 22.5 mm

Höjd: 99 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/SC

Verkningsgrad: 90.7 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Artikelnr.:2141025

Denna artikel

30 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904605 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2140951

30 W

Push-In-klämma

240 V/AC

12 V/DC

Justerbar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Artikelnr.:2140988

60 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2141009

90 W

Skruv

575 V/AC

24 V

24 V/DC

Fast spänning

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-skena nätaggregat 12 V 15 A 180 W Innehåll 1 st

Artikelnr.:2141010

180 W

Skruv

240 V/AC

12 V

12 V/DC

Justerbar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141011

240 W

Skruv

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904607 DIN-skena nätaggregat 12 V/DC 7.5 A 90 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2141026

90 W

Push-In-klämma

240 V/AC

12 V/DC

Justerbar

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141033

240 W

Push-In-klämma

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-skena nätaggregat 24 V 3.8 A 90 W Innehåll 1 st

Artikelnr.:2141035

90 W

Skruv

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

3.8 A

100 V/AC

Dokument & nedladdningar

Datablad

Datablad 2141025 Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141025 Phoenix Contact 2904597 DIN-skena nätaggregat 24 V 1.3 A 30 W Innehåll 1 st

Beskrivning

Starta svårare laster med dynamisk Boost. Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Sparar utrymme i kopplingsskåpet genom smal och platt konstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
