Phoenix Contact 2803153 CN-UB-70DC-6-SB Överspänningsskyddsenhet Överspänningsskydd för: N (Koax) 10 kA Piece 1 st

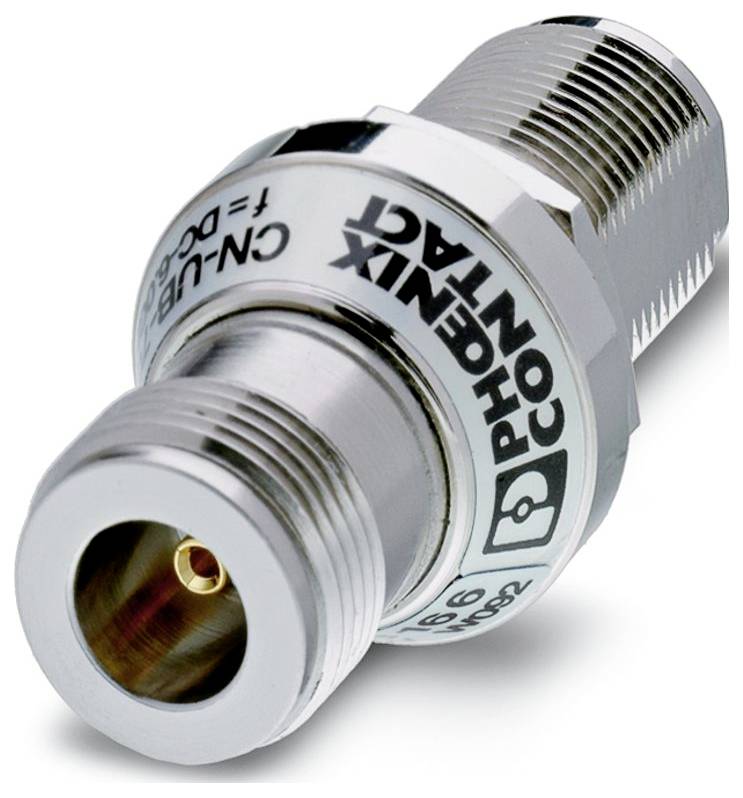

'En närbild av en metallisk koaxial kabelkontakt med gängad ände, med etiketter för en produkt från Phoenix Contact.'

Liknande avbildning

Datablad (PDF)

Leverans tor. 8 okt.

1 Styck

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-KONTROLLKLASS C2;C3;D1
Konstruktion: Mellankontakt
Meddelande överspänningsskydd defekt: Inget
Anslutning n-Connector 50 Ω
Åtdragningsmoment: 1,4 Nm... 1,7 Nm (N-kopplingsmutter)
Bredd: 24 mm
Höjd: 24 mm
Djup: 50 mm
Färg: Nickelfärg
Material hölje: Mässing (CuZn)
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: Line-Shield/Earth Ground
Högsta kontinuerliga spänning UC: 70 V DC;50 V AC
Märkström: 10 A
Driftaktiv ström IC för UC: ≤ 1 µA
Märkavledningsström in (8/20) µs: 5 kA
Pulavledningsström Iimp (10/350 ) µs: 1 kA
Utgångsspänning vid 1 kV/µs (ledar-jord) statiskt: ≤ 650 V.
Skyddsnivå Up (ledar-jord): ≤ 800 V (C2 - 4 kV/2 kA);≤ 1 kV (C2 - 10 kV/5 kA)
Kapacitet (ledar-jord): typ. 1,5 pF
Stötströmhållfasthet (ledar-jord) C2 - 10 kV/5 kA;C3 - 100 A;D1 - 1 kA
Miljöförhållanden
Kapslingsklass: IP68 + IP68
Temperaturintervall (drift): -40 °C ... 90 °C
Standarder/bestämmelser: IEC 61643-21
Anmärkning: 2000
Monteringssätt: Anslutningsspecifik mellankoppling
Blixtkontrollström (10/350 ) µs, strömtoppvärde Iimp: 1 kA
Märkavledningsström i (8/20) µs (ledar-jord): 5 kA
Pulavledningsström Iimp (10/350 ) µs (ledar-jord): 1 kA
Utgångsspänning: Begränsad till 1 kV/µs (ledar-jord) spike: ≤ 650 V.
Svarstid ta (jord): ≤ 100 ns
Luft- och krypsträckor: Luft- och krypsträckor
Allmänt: Allmänt
Inlänkningsdämpning AE, asymmetrisk: 0,1 dB (≤ 6 GHz)
Höljets yta: Ni
Avledningsström Imax (8/20) µs maximalt (ledar-jord): 10 kA
Maximal kontinuerlig spänning UC (ledar-jord): 70 V DC;50 V AC
Responstid ta (ledarskärm): ≤ 100 ns
Standarder specifikation informationsteknik: Standardspecifikation informationsteknik
VDE KRAVKLASS C2;C3;D1
Material tätning: Silikon
Material, innerkabel: BCu
Material innerledar-yta: Guld
Material isoleringskropp: PTFE
Märkavledningsström i (8/20) µs (ledarskärm): 5 kA
Avledningsström Imax (8/20) µs maximalt (ledarskärm): 10 kA
Nennimpulsström Ian (10/1000)µs (ledarskärm): 100 A.
Utgångsspänning vid 1 kV/µs (ledarskärm) spike: ≤ 650 V.
Skyddsnivå Up (ledar-skärm): ≤ 800 V (C2 - 4 kV/2 kA);≤ 1 kV (C2 - 10 kV/5 kA)
gränsfrekvens fg (3 dB), Asym. (Skärm) i 50 Ω-systemet > 6 GHz
Frekvensområde 0 Hz 6 GHz
Stående våg-förhållande VSWR i 50-Ω-systemet: typ. 1,15 (≤ 6 GHz)
Tillåten HF-effekt Pmax på VSWR=xx (50-Ohm-system): 30 W (VSWR = 1,15)
Kapacitet asymmetrisk (skärm): typ. 1,5 pF
Utgångsspänning vid 1 kV/µs (ledarskärm) statisk ≤ 650 V.
Stötströmhållfasthet (ledare-skärm): C2 - 10 kV/5 kA;C3 - 100 A;D1 - 1 kA
Växelströmhållfasthet (ledar-skärm) 5 A - 1 s.

Typ av produkt: Överspänningsskyddsenhet

Överspänningsskydd för: N (Koax)

Läckström: 10 kA

Utförande: Grenpropp

: IP68

Tillverkarnr.: 2803153

Mått.: (L x B x H) 50 x 24 x 24 mm

Längd: 50 mm

Bredd: 24 mm

Höjd: 24 mm

Djup: 50 mm

Innehåll: 1 st

Förpackningstyp: Piece

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Överspänningsskyddsenhet Överspänningsskydd för: N (Koax) 10 kA Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Överspänningsskyddsenhet Överspänningsskydd för: N (Koax) 10 kA Piece 1 st

Beskrivning

Grenpropp med överspänningsskydd för koaxiala signalgränssnitt. Anslutning: N-Connector kontakt-uttag

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
