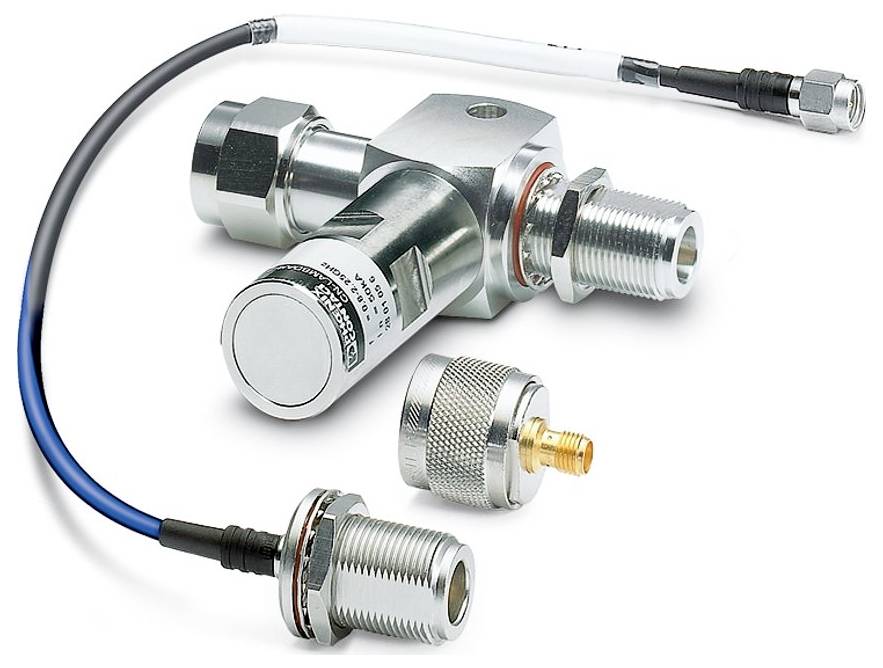

Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Överspänningsskyddsenhet 6 kA Piece 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- IEC-KONTROLLKLASS C2;C3;D1
- Konstruktion: Mellankontakt
- Antal poler: 2
- Meddelande överspänningsskydd defekt: Inget
- Anslutningstyp: skruvanslutning.
- Åtdragningsmoment: 1,5 Nm
- Bredd: 84,8 mm
- Höjd: 25 mm
- Djup: 81,5 mm
- Färg: Nickelfärg
- Material hölje HPb59-1
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Nej
- Verkningsriktning: Line-Shield/Earth Ground
- Märkström 2 A (25 °C)
- Total avledningsström ITotal (8/20 ) µs: 6 kA
- Utgångsspänning vid 1 kV/µs (ledar-jord) statiskt: ≤ 1 V.
- Skyddsnivå Up (ledar-jord): ≤ 5 V (C1 - 1 kV/500 A);≤ 25 V (C2 - 10 kV/5 kA);≤ 15 V (6 kV/3 kA)
- Stötströmhållfasthet (ledar-jord) C2 - 10 kV/5 kA;D1 - 1 kA
- Miljöförhållanden
- Kapslingsklass: IP55
- Temperaturintervall (drift): -40 °C ... 70 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-21
- Obs: 2001 + A1:2009
- Monteringssätt: Anslutningsspecifik mellankoppling
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Märkavledningsström i (8/20) µs (ledar-jord): 6 kA
- Inlänkningsdämpning AE, asymmetrisk: ≤ 1 dB (0,8 GHz ... 2,25 GHz )
- Höljets yta: Cu-Sn-Zn
- Material kontaktyta: Au
- Material isoleringskropp: PTFE
- Material fjäderkontakt QSn6,5-0.1
- Märkavledningsström i (8/20) µs (ledarskärm): 6 kA
- Frekvensområde 0,8 GHz... 2,25 GHz
- Stående våg-förhållande VSWR i 50-Ω-systemet: ≤ 1,20 (0,8 GHz... 2,25 GHz);≤ 1,10 (1,7 GHz ... 2,1 GHz)
- Tillåten HF-effekt Pmax för VSWR=xx (50-Ohm-system): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
- Utgångsspänning vid 1 kV/µs (ledarskärm): Statisk ≤ 1 V.
- Stötströmhållfasthet (ledare-skärm): C2 - 10 kV/5 kA;D1 - 1 kA
- PE-anslutning: PE-anslutning
- Pulavledningsström Iimp (10/350 ) µs (ledarskärm): 1 kA
- Typ av produkt
Överspänningsskyddsenhet
- Läckström
6 kA
- Utförande
Grenpropp
IP55
- Tillverkarnr.
2800491
- Mått.
(B x H x D) 84.8 x 25 x 81.5 mm
- Bredd
84.8 mm
- Höjd
25 mm
- Djup
81.5 mm
- Innehåll
1 st
- Förpackningstyp
Piece
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Överspänningsskyddsenhet 6 kA Piece 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Överspänningsskyddsenhet 6 kA Piece 1 st
Beskrivning
Grenpropp med Lambda/4-teknik som överspänningsskydd för koaxiala signalgränssnitt. Anslutning: SMA-kontakter kontakt-uttag
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
