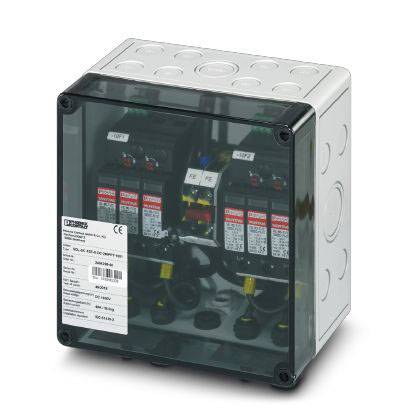

En rektangulär elektrisk kopplingsdosa med genomskinligt lock visar flera omkopplare med påskrifter och kabeldragning invändigt.

Liknande avbildning

En rektangulär elektrisk kopplingsdosa med genomskinligt lock visar flera omkopplare med påskrifter och kabeldragning invändigt.

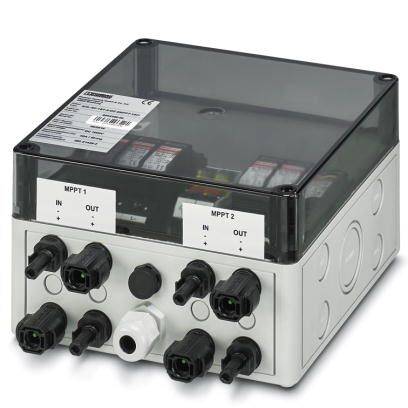

En elektrisk anslutningsbox med flera kabelanslutningar och två märkningar 'MPPT 1' och 'MPPT 2' för in- och utgångar.

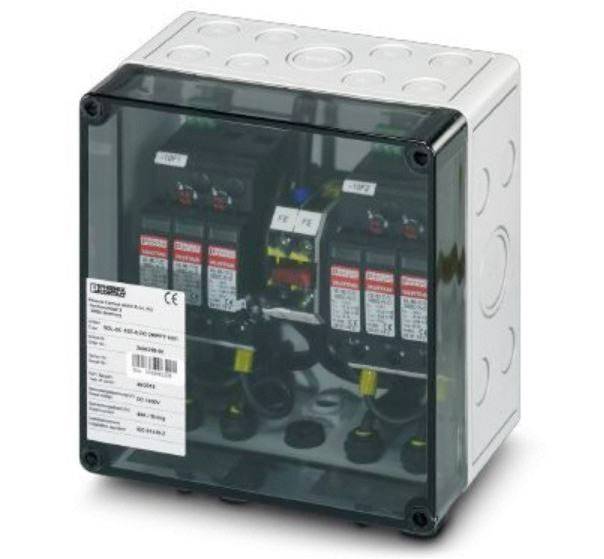

En elektrisk fördelningsbox med flera skyddade kretsar. Etiketten visar tekniska data och tillverkaruppgifter.

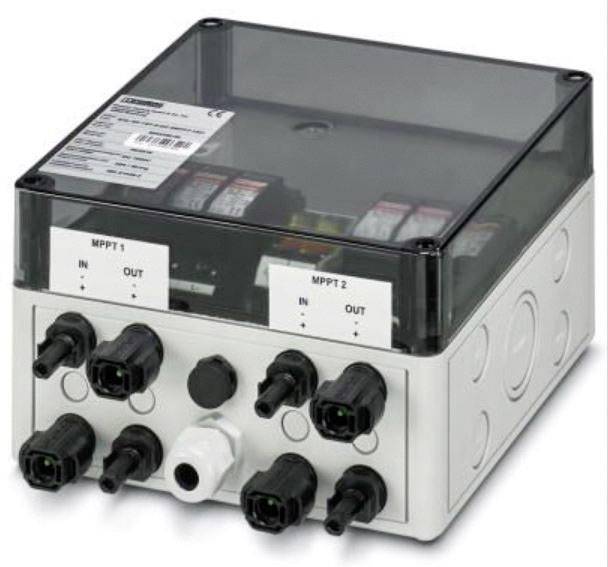

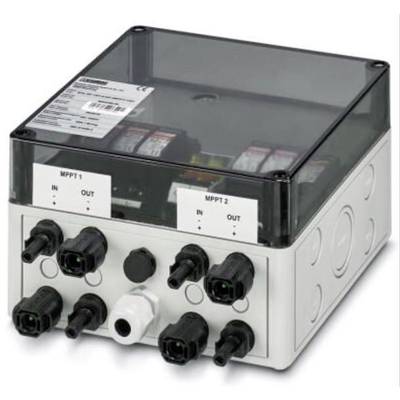

Kopplingsbox med anslutningar och märkningar 'MPPT 1', 'MPPT 2'. Används för solarsystem för styrning och distribution av el.

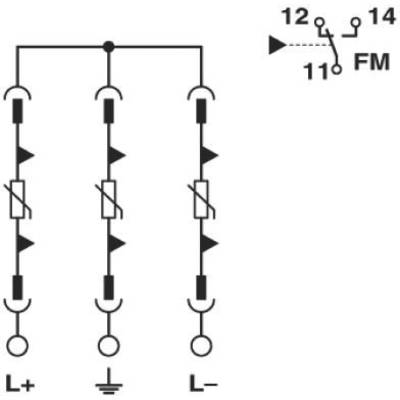

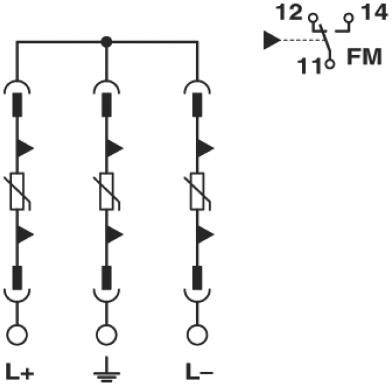

Kopplingsschema med tre parallella strömkretsar, var och en med diod och motstånd. Uppe till höger en omkopplingsanordning märkt '11, 12, 14, FM'.

En gul-grön randig rektangulär varningsskylt med ett symboliskt jordningssymbol under markerar en jordningspunkt.

Figuren visar en gul-grön randig vägmärke med flera grå symboler ovanför och en jordningssymbol därunder.

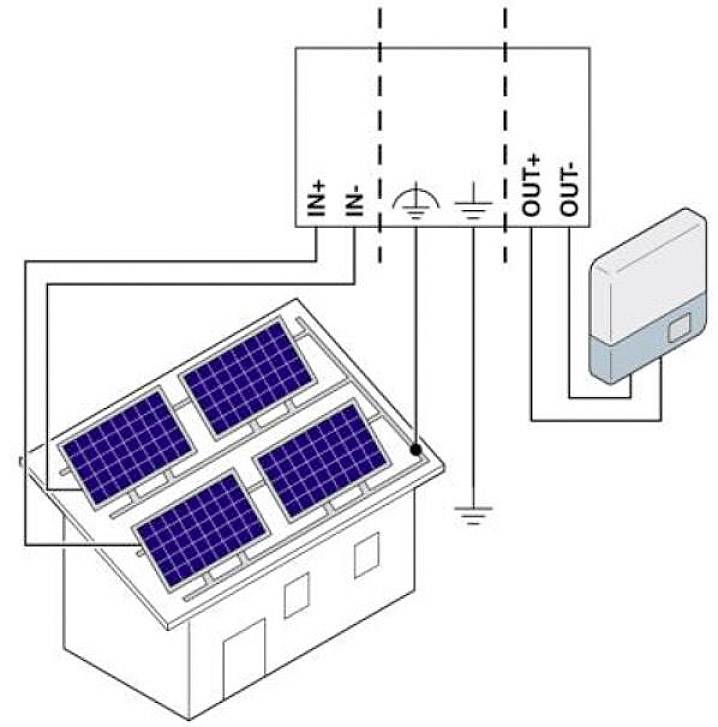

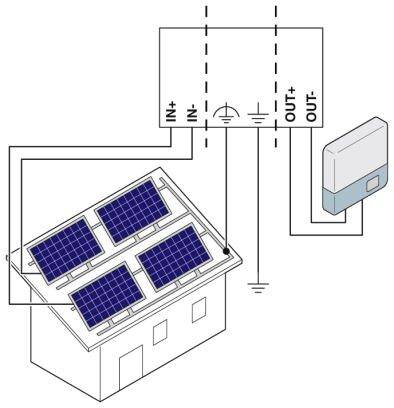

Schema för en solinstallation: Solpaneler på ett hustak, anslutna via kablar till en växelriktare för omvandling av elektrisk ström.

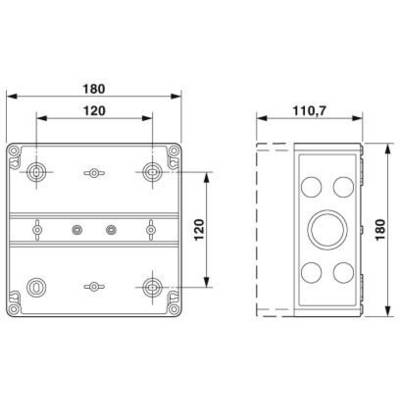

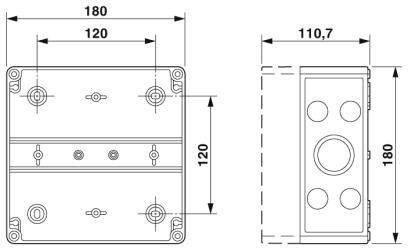

Teknisk ritning av ett rektangulärt hölje med dimensioner: 180x120 mm, sidovy 110,7 mm. Visar hål och monteringspunkter.

Diagram över två elektro-hydrauliska anslutningar med beteckningarna 'IN+' och 'IN-', som visar olika anslutningar.

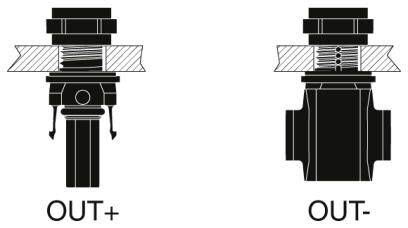

Teknisk teckning av två ventiler med märkning: OUT+ och OUT-. Vänster visar anslutning med genomfört rör, höger utan.

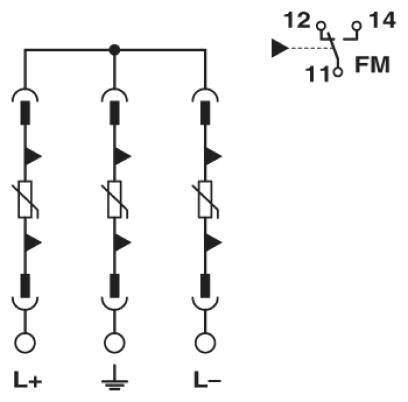

Elektriskt kopplingsschema: Tre parallellkopplade dioder. Till höger en switch FM med kontakter 11, 12 och 14.

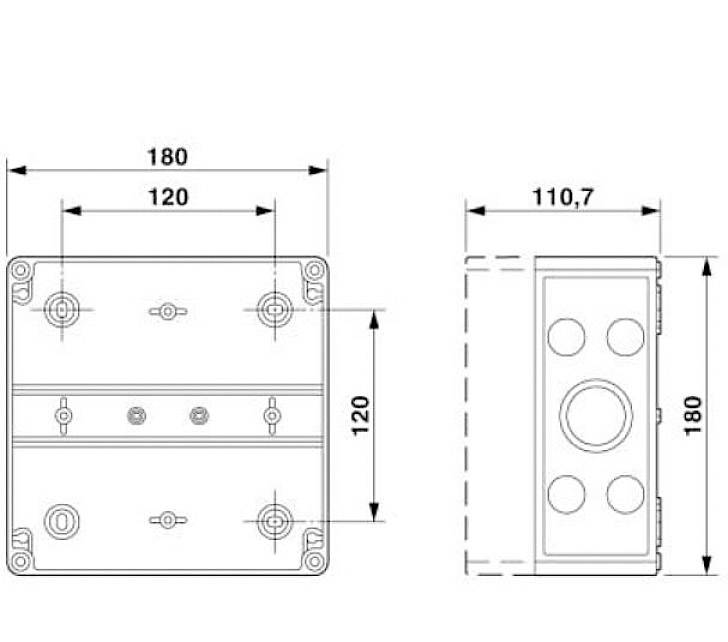

Teknisk ritning av en rektangulär låda med dimensioner: 180 mm x 120 mm. Sidovy visar en djup på 110,7 mm.

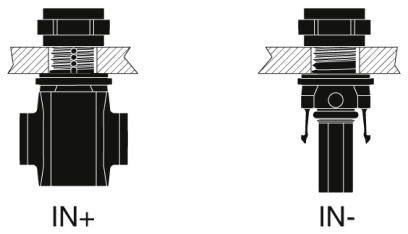

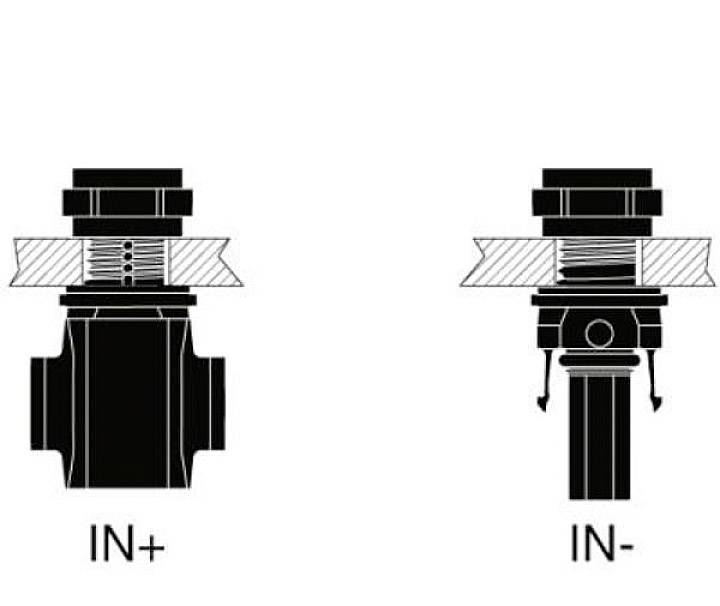

Diagram med två hydrauliska ventiler. Vänster ventil 'IN+', höger ventil 'IN-'. Ventilerna har olika interna strukturer.

Teknisk ritning av en rektangulär låda med dimensioner: 180 mm x 120 mm x 110,7 mm. Visar placeringar av skruvhål och öppningar.

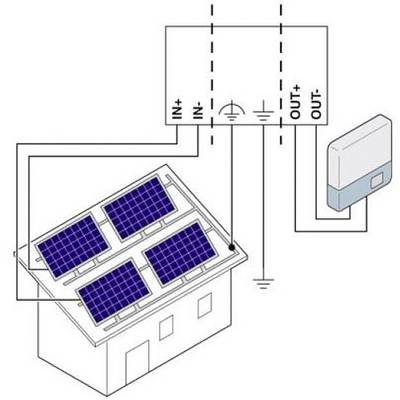

Ett diagram visar hur solceller på ett hustak är anslutna till en växelriktare. El flödar från cellerna till växelriktaren.

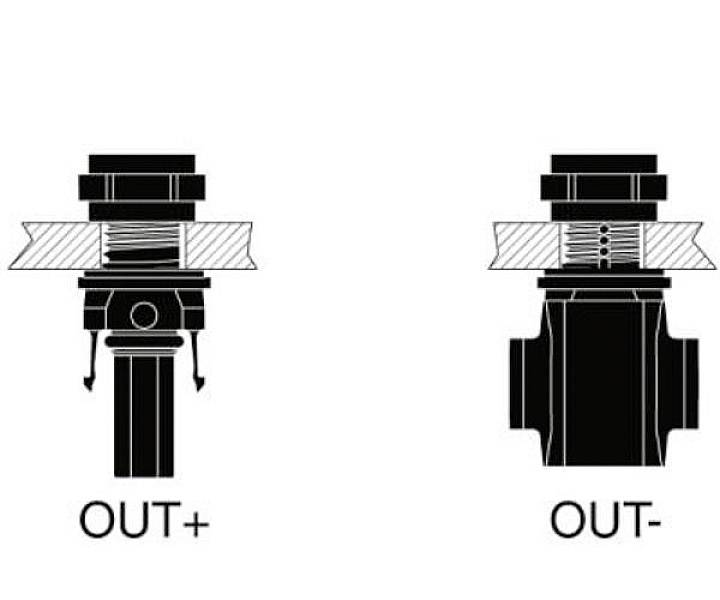

Två schematiska ritningar av kontakter. Vänster: OUT+, höger: OUT-. Skillnader i komponenternas placering visas.

1/17

Liknande avbildning

Phoenix Contact

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (2 872,00 kr / stycken)

2 872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Generatoranslutningsdosa

Snabb installation och driftsstart
Standardiserad kopplingsenhetskombination tack vare användning av DIN EN 61439

Tekniska specifikationer

Kapslingsklass: IP65
Rekommenderad omgivningstemperatur (drift): -20 °C ~ +55 °C
Material lock/dörr: Polykarbonat (transparent)
Antal strängingångar: 1 (per MPP-Tracker)
Ström per sträng: 40 A
Antal utgångar: 1 (per MPP-Tracker)
Antal kompatibla MPP-Tracker: 2
Typ av kabelingång: SUNCLIX
Kabeltvärsnitt strängingång: 2,5 mm² - 6 mm²
Kabeltvärsnitt utgång: 2,5 mm² - 6 mm²

Typ av produkt: Generatoranslutningslåda

Mått.: (B x H x D) 180 x 180 x 111 mm

Vikt: 2.2350

Innehåll: 1 st

Bredd: 180 mm

Höjd: 180 mm

Djup: 111 mm

Systemspänning: 1000 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranslutningslåda

Beskrivning

Standardiserad kopplingsenhetskombination tack vare användning av DIN EN 61439
