Name: Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fördelningsmodul
Brand: Phoenix Contact
SKU: 3583119
Availability: SoldOut

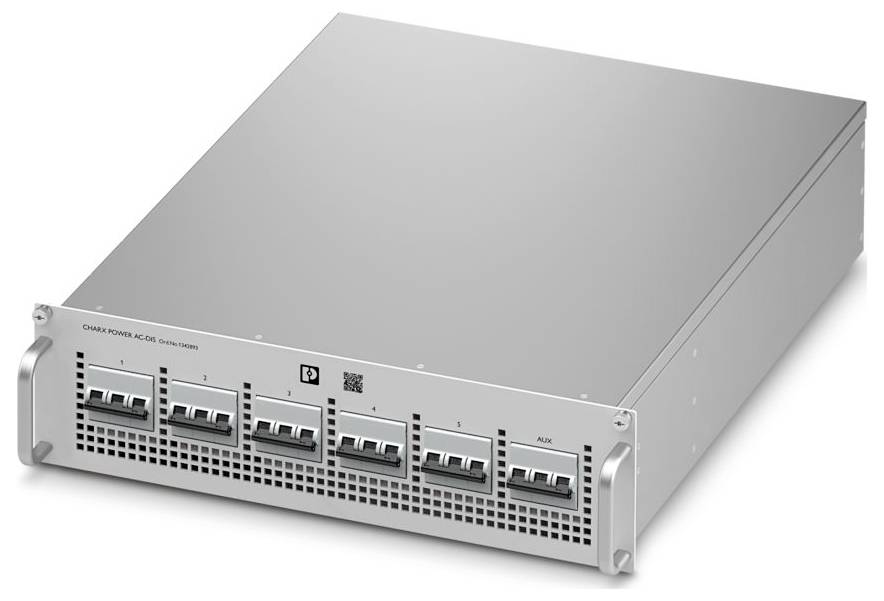

Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fördelningsmodul-0

Liknande avbildning

Datablad (PDF)

Utgått

Toal (28 872,00 kr / stycken)

28 872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: CHARX Power distribuerade
Anslutningstyp: Med push-in-fjäderanslutning
Bredd: 483 mm
Höjd: 134 mm
Djup: 598 mm
Material hölje: Zn-Al-legering
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Standarder/bestämmelser: IEC 61851-1
Montering 19"-rackmontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): ≤ 95 % (icke-kondenserande)
UL-specifikationer UL-specifikationer
Avisoleringslängd 10 mm
Höjdenhet 3 HE
Märkavledningsstötström på 20 kA
Frekvensområde 50 Hz 60 Hz ±10 %
Kapslingsklass I
Nominell effekt: 150 kW
Signaler: Signaler
Inspänningsområde: 3 x 400 V AC... 480 V AC -15 % ... +10 %
Ledaranslutning: Ledaranslutning
fast: 0,2 m² 4 mm²
flexibel: 1,5 m² 16 mm²
Flexibel med ändhylsa utan plasthylsa: 0,25 m² ... 1,5 mm²
Flexibel med ändhylsa med plasthylsa: 0,25 m² ... 2,5 mm²
Fast (AWG) 24... 12
Anslutningsmärkning: Överspänningsskydd (SPD)
Befattning: Vidarebefordran av drifttillstånd
Kopplingskontakt (potentialfri): Anslutningskontakt
Artikelmått: Artikelmått
Höjd: ≤ 2000 m.
Standardbeskrivning: Konduktiva laddningssystem för elfordon – del 1: Allmänna krav
EMC-krav emission: EN 61000-6-3
EMC-krav immunitet EN 61000-6-1
Nät: Stjärnnät (TN-s, TT)
Uteffekt: Uteffekt
Signalutgång: Signalutgång
Brytspänning: 30 V/DC
Strömbelastningsförmåga: 1 A.
Utgångsspänningsområde: 3x 400 V AC... 480 V AC (L1...L3, N)
Namn: Signaler
Galvanisk separering mellan ingång och utgång: nej
Interna fläktar: Ja
Luftströmriktning: Framåt bakåt
Ljudnivå < 67 dB (1 m)
IEC 60664-1: III.
Ingångsström: 3x 232 A.
Laddningssystem för elfordon – del 1: Allmänna krav: Allmänna krav: Allmänna krav på laddningssystem för elfordon – del 1: Allmänna krav
Försörjning av extern kringutrustning: Försörjning av extern kringutrustning
Antal utgångar: 1
Ingångseffekt: Ingångseffekt

Typ av produkt: AC-fördelningsmodul

Kapslingsklass: I

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fördelningsmodul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fördelningsmodul

Beskrivning

CHARX Power distribuerad, AC-fördelarenhet för uppbyggnad av DC-laddningsstationer, 19"-rackmontering, utgång 400 V AC...480 V AC / 54 A, 6 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
