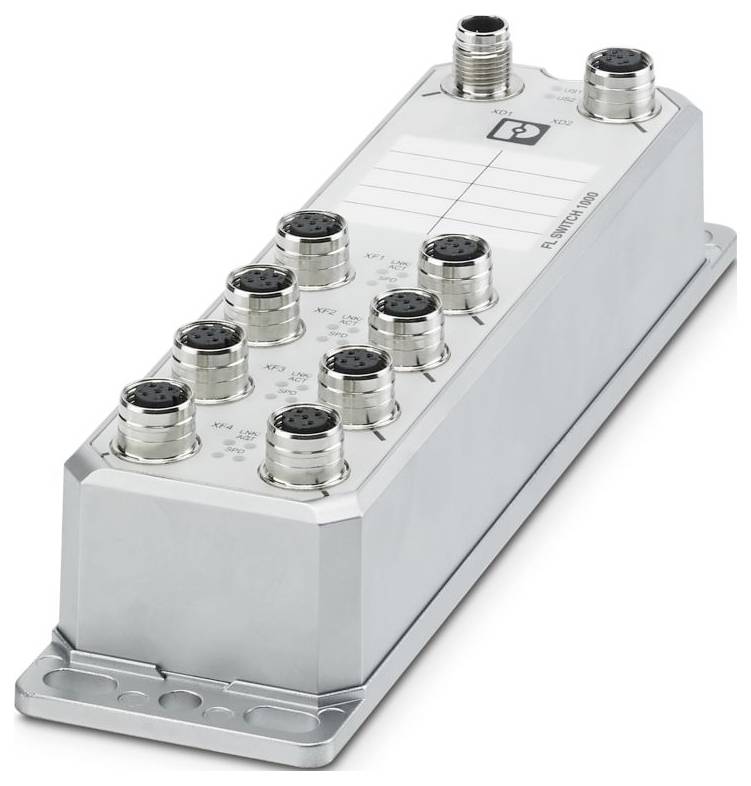

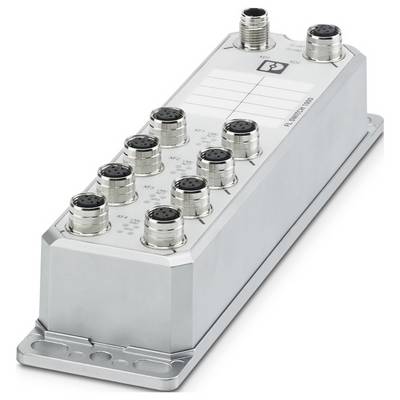

Phoenix Contact 1196227 FL SWITCH 1608 Industrial Ethernet Switch 10 / 100 MBit/s

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (6 072,00 kr / stycken)

6 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Unmanaged switch 1600
Konstruktion: Stand-alone
Anslutningstyp: M12-kontaktdon, A-kodad
Bredd: 60 mm
Höjd: 226 mm
Djup: 46 mm
Material hölje: Pressgjutet zink
Miljöförhållanden
KAPSLINGSKLASS IP65;IP66;IP67
Temperaturintervall (drift): -40 °C ... 75 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN_61000-6-4:2019
Monteringssätt: väggmontering
Tillåten luftfuktighet (drift): 10 %... 95 % (ingen kondensbildning)
Stöt (drift) 30g (en 60068-2-27)
Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
Designering anslutning: Effektförsörjning
Överföringshastighet 10/100 Mbit/s.
Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
Ethernet
Överföringslängd 100 m (per segment)
Försörjningsspänning 9 VDC ... 57 V DC
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 10 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Exponering för störningar: Exponering för störningar
Immunitet: EN 61000-6-2:2019
Statusindikering: Lysdioder US1, US2 (strömförsörjning), 2 LED:er per Ethernet-port (Link/Activity och Speed)
Överförningsposik: Koppar
MTTF: 79,2 år (standard MIL-HDBK-217F, temperatur 25 °C, driftcykel 100 %);845,5 år ( SN 29500 standard, temperatur 25 °C, arbetscykel 21 %);610,2 år (standard Telcordia-standard, temperatur 25 °C, arbetscykel 21 % (5 dagar per vecka, 8 timmar per dag)
Strömförsörjning: Försörjning
Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
Fri från lackvätningsstörande ämnen: Ja
Strömförbrukning typisk: 58 mA
Strömförbrukning maximalt 143 mA (9 V DC)
Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
Antal kanaler: 8 (M12-portar)
Överföringsmedium: Koppar
Lokal diagnos: US1/2 matningsspänning US1, US2 LED grön;Link-status LED grön
Särskilda egenskaper: Utökat temperaturområde
Basfunktionalitet: Store and Forward switch, enligt standarden IEEE 802.3
Switch-funktioner: Switch-funktioner
MAC-adress tabell: 4k
Ytterligare funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3U);prioritering med Quality of Service (QoS) (IEEE 802.1p);Energy Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
Säkerhetsfunktioner: Säkerhetsfunktioner
Funktionalitet: Funktionalitet
Signal-LED:er: Datamottagning, länkstatus
Status- och diagnosvisning: Led:er: US1, US2 (strömförsörjning), 2 LED:er per Ethernet-port (Link/Activity och Speed)
Matningsspänning (DC) 24 V DC (redundant)
Överensstämmelse med EMC-direktiven EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiska fält) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst ) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 (ledningsbunden emission) kriterium A;en 61000-6-2 61000 6-4 en 61000 6-2-6-4 61000 (emission)
Effektförsörjning: Effektförsörjning

Typ av produkt: Industrial Ethernet Switch

Överföringshastighet: 10 / 100 MBit/s

Basfunktionalitet: Unmanaged Switch

Ethernet portar: 8

Antal 10/100 Mbit/s portar: 8 x

Auto-Uplink till varje port: Ja

Bredd: 60 mm

Höjd: 226 mm

Djup: 46 mm

Typ: FL SWITCH 1608

: IP65
IP66
IP67

Driftspänning: 24 V/DC

Max. omgivningstemperatur: 75 °C

Min. omgivningstemperatur: -40 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3565795 Phoenix Contact 1196227 FL SWITCH 1608 Industrial Ethernet Switch 10 / 100 MBit/s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3565795 Phoenix Contact 1196227 FL SWITCH 1608 Industrial Ethernet Switch 10 / 100 MBit/s

Beskrivning

Unmanaged switch 1000 serie, 8 M12-portar 10/100 Mbit/s, kapslingsklass IP65/IP66/IP67, utökat temperaturområde
