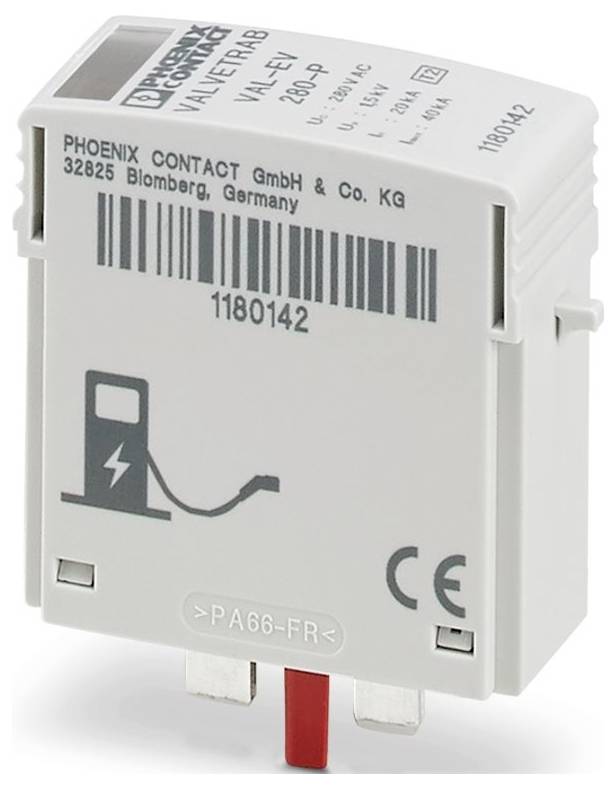

Phoenix Contact 1180142 VAL-EV 280-P Överspänningsskyddskontakt 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (520,00 kr / stycken)
520,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VALVETRAB MS
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Poltal 1
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 240/415 V AC (TN);240/415 V AC (TT)
- Anslutningstyp: Jackbar
- Bredd: 17,5 mm
- Höjd: 52,4 mm
- Djup: 55,4 mm
- Delningsenhet: 1 TE
- Färg: ljusgrå, RAL 7035
- Brännbarhetsklass UL 94: V-0
- Material hölje pa 6.6
- VERKNINGSRIKTNING 1 L-N/PE
- Maximal kontinuerlig spänning UC: 280 V AC
- Skyddsledarström IPE: ≤ 0,45 mA
- Märkavledningsström in (8/20) µs: 20 kA
- Svarstid ta: ≤ 25 ns
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Anmärkning: 2012
- Montering: På baselement
- EN typ T2
- STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- Isoleringsmaterial pa 6.6
- Materialgrupp: I.
- Skyddsvägar: L-N
- Effektförbrukning i viloläge PC: ≤ 150 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 1,5 kV
- Restspänning Ures: ≤ 1,5 kV (för in);≤ 1,3 kV (vid 10 kA);≤ 1,2 kV (vid 5 kA);≤ 1,1 kV (vid 3 kA)
- OV-beteende vid ut: 415 V AC (5 s / wytstand mode);440 V AC (120 min / safe failure mode)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Kortslutningsskydd ISCCR: 25 kA
- Maximal försäkring vid stickledningskabel 125 A (GG)
- Typ av produkt
Överspänningsskyddskontakt
- Utförande
Din-skenemodul kan anslutas i två delar
IP20
- Tillverkarnr.
1180142
- Typ
2
- Mått.
(B x H x D) 17.5 x 52.4 x 55.4 mm
- Bredd
17.5 mm
- Höjd
52.4 mm
- Djup
55.4 mm
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3565679 Phoenix Contact 1180142 VAL-EV 280-P Överspänningsskyddskontakt 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565679 Phoenix Contact 1180142 VAL-EV 280-P Överspänningsskyddskontakt 1 st
Beskrivning
CHARX Protect basic, extra kontaktdon för överspänningsavledare i produktserien VALVETRAB EV-T2 för sträckan L-N.
