Phoenix Contact 1170953 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Ett grått STEP POWER nätaggregat med orange clips överst och anslutningsklämmor för 12V och 2,5A. Indikatorer visar 'DC OK'.

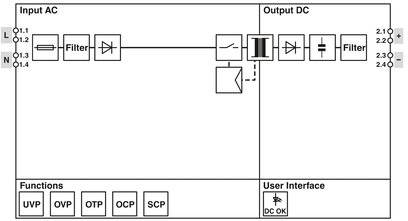

Diagram över en AC-DC-omvandlare: Vänster sida visar växelströmsintaget med filter, höger sida likströmsutgången. Under diagrammet funktioner: UVP, OVP, OTP, OCP, SCP. Användargränssnitt: 'DC OK'.

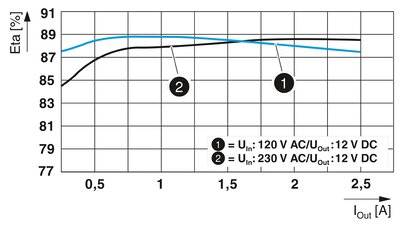

Diagrammet visar effektivitetskurvan för en nätdel vid olika ingångs- och utgångsspänningar. Axlar: Effektförbrukning (X) och effektivitet i procent (Y).

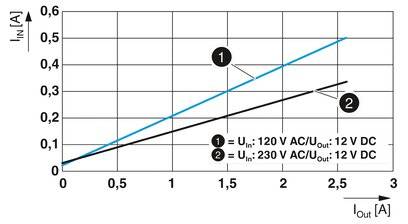

Diagrammet visar två linjära kurvor på en I_in/I_out-graf. Linje 1 har en brantare lutning än linje 2. Punkter förklarar spänningsingångar för 120 V och 230 V AC/DC.

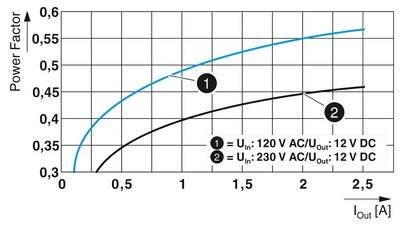

Diagrammet visar effektfaktorn över utgångsströmmen (I_out). Två kurvor: (1) 120 V AC till 12 V DC, (2) 230 V AC till 12 V DC. Kurva (1) ligger högre.

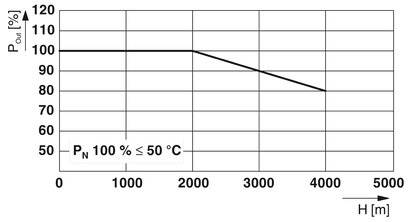

Diagram visar effekt ('P_ut' %) mot höjd ('H' m). Effekten är konstant vid 100% upp till 2000 m, sjunker sedan till 80% vid 5000 m.

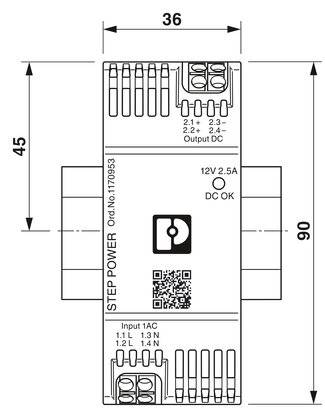

Schematisk ritning av ett STEP POWER nätaggregat med dimensioner 36x90 mm och 12V 2,5A utgång. QR-kod och tekniska specifikationer.

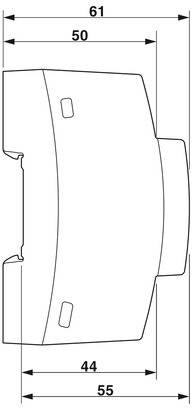

Teknisk ritning av en komponent med dimensioner: Bredd 61, höjd 50, nedre bredder 44 och 55.

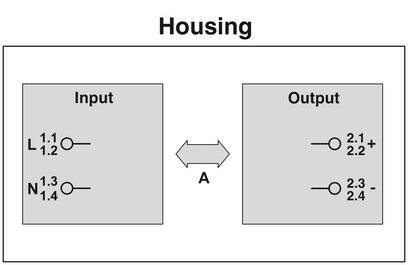

Schema för en elektrisk krets med 'Input'- och 'Output'-uttag. Anslutning visas med en A-pil. Överst står 'Housing'.

1/9

Datablad (PDF)

Leverans fre. 2 okt.

16 Styck

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

Effektökning upp till 100 %
Anslutningsriktning ledare/kretskort 45°
EN-60335-certifiering
Reducering av byggbredden med 1 TE
Verkningsgrad: 94 %
Tomgångsförlust <0,1 W.

Tekniska specifikationer

Ingångsspänning (nominell): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Switchad

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 120 V/AC

Utgångsspänning: 12 V/DC

Ingångsspänning: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 %... +10 %

Ingångsspänning (max.): 230 V/AC

Utgångsström max.: 2.5 A

Utgångsström (max.) - avrundad: 2.5 A

: 30 W

Typ av utgång (nätaggregat): Fast spänning

Faser: 1

Utgångsström (max.): 12 V/DC

Antal utgångar: 1 x

Anslutning: Push-In-klämma

Mått.: (L x B x H) 61 x 36 x 90 mm

Vikt: 0.150 kg

Utgångsspänning (max.): 12 V/DC

Utgångsspänning (min.): 12 V/DC

Tillverkarnr.: 1170953

Innehåll: 1 st

Bredd: 36 mm

Höjd: 90 mm

Längd: 61 mm

Typ: STEP3-PS/1AC/12DC/2.5/PT

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 1170953 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435751

Denna artikel

30 W

Push-In-klämma

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868677 DIN-skena nätaggregat 24 V/DC 3.8 A 91.2 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:123627

91.2 W

Skruvklämma

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 DIN-skena nätaggregat 24 V/DC 0.63 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435744

15 W

Push-In-klämma

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 DIN-skena nätaggregat 24 V/DC 1.3 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435745

30 W

Push-In-klämma

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 DIN-skena nätaggregat 24 V/DC 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435746

60 W

Push-In-klämma

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-skena nätaggregat 24 V/DC 4 A 96 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435747

96 W

Push-In-klämma

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 DIN-skena nätaggregat 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435748

120 W

Push-In-klämma

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 DIN-skena nätaggregat 5 V/DC 3 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435749

15 W

Push-In-klämma

230 V/AC

5 V/DC

|5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-skena nätaggregat 12 V/DC 1.3 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435750

15 W

Push-In-klämma

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 DIN-skena nätaggregat 24 V/DC 0.83 A 18 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:511731

18 W

Skruvklämma

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Dokument & nedladdningar

Datablad

Datablad 2435751 Phoenix Contact 1170953 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2435751 Phoenix Contact 1170953 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Beskrivning

Nya specialister utökar din STEP Power-familj. 12 V strömförsörjning är ideal för E-Mobility, för försörjning av enkortsdatorer finns 3-A-enheten. Den platta strömförsörjningen med NEC Class 2-godkännande är särskilt avsedd för den amerikanska marknaden.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Kan användas över hela världen tack vare universalspänningen och internationell godkänning
Hög driftsäkerhet tack vare hög MTBF> 500 000 h
Parallellt omkopplingsbar för effekthöjning och redundans
Förenklad användning tack vare LED-funktionsövervakning.
Hög driftsäkerhet genom lång överlappning vid strömavbrott > 20 ms
Fäst på bärskena eller skruva på plan yta.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
