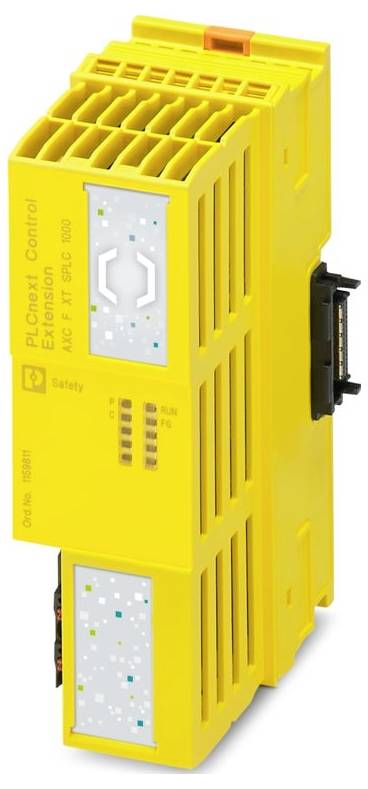

Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC-expansionsmodul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (5 432,00 kr / stycken)

5 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLCnext Control Extension
konstruktion: Modulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 1,5 mm²
Ledararea styv: 0,2 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 45 mm
Höjd: 126,93 mm
Djup: 75 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C till 2000 m, üNN; -25 °C ... 55 °C till 3000 m, üNN; -25 °C ... 50 °C till 4000 m üNN
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Obs: Configuration: Security Profile active
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Tillåten luftfuktighet (drift): 5 %... 95 % (enligt din en 61131-2)
Stöt (drift) 30g (enligt en 60068-2-27/IEC 60068-2-27)
vibration (drift): 5g (enligt en 60068-2-6/IEC 60068-2-6)
Utseende anslutning: Axialoline F-kontakt
Avisoleringslängd: 8 mm
Allmänt: Om SPLC-1000 drivs med AXC F 2152 ska bussens modul AXC BS L 2 användas.
ATEX ATEX
IECEx: IECEx
Märkning: Industrial IT Security, IACS Component
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållanden: typ. 1,92 W;typ. 1,92 W
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Yttermått: Yttermått
Bredd / höjd / djup: 45 mm / 126,93 mm / 75 mm (djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Certifikat: IITS2 029429 0027
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (enligt din en 61131-2)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Max. 100 mA;typ. 80 mA)
Ledaranslutning: Ledaranslutning
Funktion: Funktion
Skyddskrets: Polvändningsskydd | skyddsdiod mot omvänd polaritet;transientskydd | suppressordiod
Strömförsörjning: Försörjning
Lufttryck (lagring/transport): 58 kPa ... 106 kPa (upp till 4500 m vid havet)
Strömförbrukning typisk: 80 mA
Strömförbrukning maximalt 100 mA
Särskilda egenskaper: Utvecklingsprocess certifierad enligt IEC 62443-4-1;produkt certifierad enligt IEC 62443-4-2
Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
Matningsspänning 24 V/DC.
UL ex, USA / Kanada: UL ex, USA / Kanada
Systemkrav: Systemkrav
Webbserver: Nej
Axioline F-kontakt: Axialoline F-kontakt
Engineering-verktyg: PLCnext Engineer
Beständighet mot funktionsfarliga gaser enligt din 40046-36/ din 40046-37: Användning av enheten är förbjuden i dessa omgivningsförhållanden.
Säkerhetsfunktion: Ja
Potential: Matning av logikspänning UL: Potential: Inmatning av logikspänning UL
Display: Display
Stöt (förvaring/transport) 30g (enligt en 60068-2-27/IEC 60068-2-27)
vibration (förvaring/transport): 5g (enligt en 60068-2-6/IEC 60068-2-6)
Diagnostikdisplay: nej
Redundansfunktion: nej
Industrial Cyber Security: Industrial Cyber Security

Typ av produkt: PLC-expansionsmodul

Typ: AXC F XT SPLC 1000

Driftspänning: 24 V/DC

Höjd: 126.93 mm

Längd: 75 mm

Bredd: 45 mm

: IP20

Mått.: (L x B x H) 75 x 45 x 126.93 mm

Tillverkarnr.: 1159811

Utförande: modulär

Montering (specifikationer): Skenmontering

Innehåll: 1 st

Djup: 74.25 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC-expansionsmodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC-expansionsmodul 24 V/DC

Beskrivning

SPS-expansionsmodul, PLCnext Control Extension , PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, certifierad enligt IEC 62443-4-2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
