Name: Phoenix Contact 1115661 CAPAROC PM S-R Inmatningmodul 1 st
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

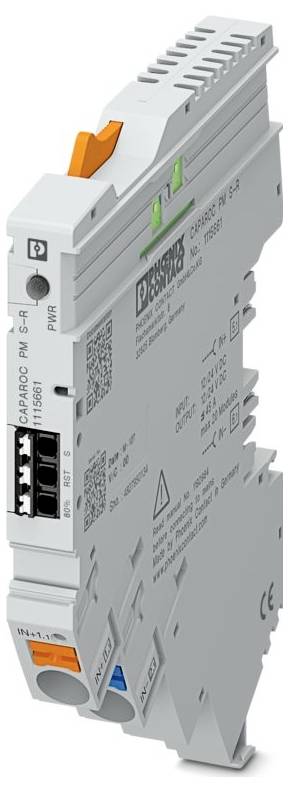

Phoenix Contact 1115661 CAPAROC PM S-R Inmatningmodul 1 st-0

Liknande avbildning

Typ av produkt

Inmatningmodul

Utförande

Anslutningsmodul

Anslutning

Push-in-fjäderanslutning

Skyddsklass

IP20

Längd

111.3 mm

Datablad (PDF)

Leverans fre 23 okt.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: CAPAROC
Konstruktion: Plug-in modul
Anslutningstyp: Push-in-anslutning
Ledararea styv: 0,5 mm²... 16 mm²
Ledararea AWG: 20... 8
Bredd: 12,4 mm
Höjd: 132,4 mm
Djup: 111,3 mm (inkl. bärskena 7,5 mm)
Färg: ljusgrå, RAL 7035
Brännbarhetsklass UL 94: V-0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -30 °C ... 65 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Höjd: ≤ 4000 m (amsl)
Standarder/bestämmelser: EN 60068–2-27
Obs: Yttre påverkan - Chocken
Monteringssätt: Kan anslutas till strömskena CAPAROC CR…
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Stöt (drift): 30g (11 ms varaktighet, halvsinusvåpuls, enligt IEC 60068-2-27); 25g (6 ms längd, halvsinusvåpuls enligt IEC 60068-2-27, kontinuerlig chock)
vibration (drift): 5g (10 Hz ... 150 Hz/10 cykler/axel/X, Y, Z)
Driftspänning 10 V DC... 30 V DC
Avisoleringslängd: 18 mm
Allmänt: Allmänt
Spänningshållfasthet 35 V DC (lastkrets)
Ledararea flexibel med ändhylsa med plasthylsa: 0,5 mm2 ... 16 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,5 mm2 ... 16 mm²
Identifiering: ISA S71.04.2013 G3 Harsh Group A
MATERIAL PA 6;PA 6;PA 6;PC
Effektförlust: typ. 0,22 W (vid tomgång 24 V),< 1,5 W (vid nominell drift 24 V och 45 A)
MÄRKSPÄNNING 12 V DC; 24 V DC
Skyddsklass: III
Utgångsspänning: Max. 30 V DC (ingångsspänning ±5 % vid i > 80 % av min. En kanal)
Ingångsspänningsområde: 7 V DC ... 30 V DC (Reset med fallande flank)
Strömförbrukning: typ. 0,5 mA (vid 24 V DC)
Verkningsgrad: 99 % >
MTBF (IEC 61709, SN 29500): 18886912,65 h (vid 25 °C med 21 % belastning);5907048,64 h (vid 40 °C med 34,25 % belastning);933563,97 h (vid 40 °C med 100 % belastning)
Mager gas: Mager gasest
UL-märkt: UL-märkt
Utgångsström max. 20 mA
Märkstötspänning 0,5 kV
Antal kortplatser: 2
Belastskrets: Lastkrets
Utlösningsform: E (elektronisk)
Viloström I0: typ. 9 mA (vid tomgång vid 24 V)
Temperaturreducering: 45 A (total ström vid 40 °C);30 A (total ström vid 65 °C)
Spänningsfall 0,03 V (vid 45 A)
Underspänningsfrånkoppling: ≤ 9,2 V DC (aktiv); minst 10,2 V DC (inaktiv)
Återställning: Återställning
Pulslängd: ≥ 50 ms
Statusutgång: Statusutgång
Fuktighetskontroll: 96 h, 95 % RH, 40 °C.
MÄRKSTRÖM IN: 45 A DC (total ström ingång)
Avstängning vid överspänning: ≥ 30,5 V DC (aktiv);≤ 29,5 V DC (inaktiv)
HUVUDSTRÖMKRETS i+: Huvudströmkrets I+
HUVUDSTRÖMKRETS IN-: Huvudströmkrets IN-
Maximal systemutbyggnad: ≤ 20 (CAPAROC modul kan staplas)
Power (PWR) LED grön: Lyser (vid inget kanalfel);lyser (matningsspänning i nominellt område);blinkar (3 x vid deaktivering programmeringsspärr)
Power (PWR) LED röd: Lyser (matningsspänning utanför det nominella området)
Power (PWR) LED gul: Blinkar (3 x vid aktivering programmeringsspärr)
Signal LED grön: Lyser (vid inget kanalfel);lyser (matningsspänning i nominellt område)
Signal-LED gul: Lyser (vid i > 80 % på min. En kanal)
Signal LED röd: Lyser (vid minst ett kanalfel);lyser (matningsspänning utanför det nominella området)

Typ av produkt: Inmatningmodul

Utförande: Anslutningsmodul

Anslutning: Push-in-fjäderanslutning

: IP20

Längd: 111.3 mm

Bredd: 12.4 mm

Höjd: 132.4 mm

Passar till (specifikationer): Strömskena CAPAROC CR…

Innehåll: 1 st

Typ: CAPAROC PM S-R

Mått.: (L x B x H) 111.3 x 12.4 x 132.4 mm

Djup: 111.3 mm

Driftspänning: 30 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Inmatningmodul 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Inmatningmodul 1 st

Beskrivning

Inmatningsmodul E (elektronisk), monteringssätt: Kan anslutas till strömskena CAPAROC CR…, märkström: 45 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
