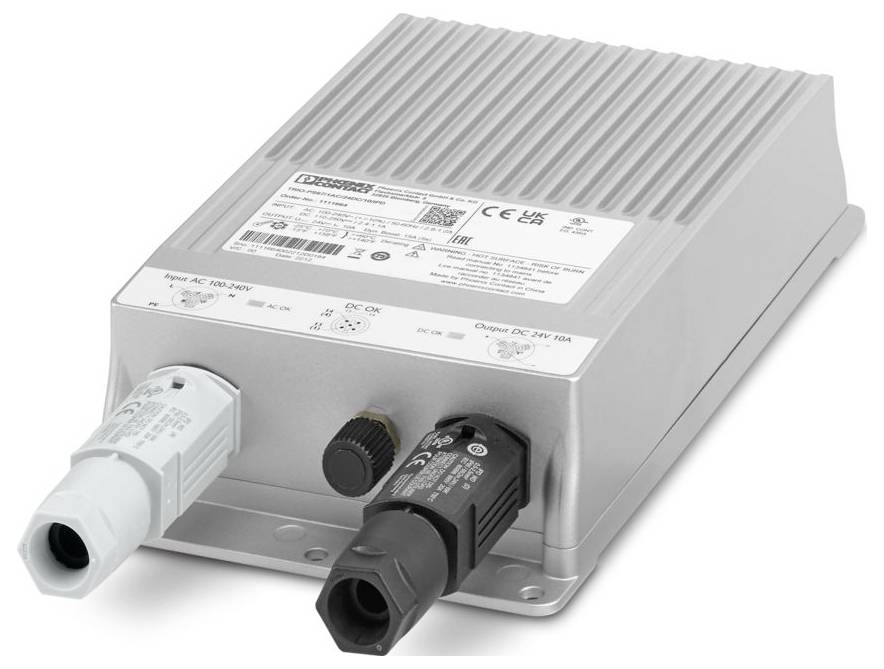

Phoenix Contact 1111664 Strömförsörjning 24 V/DC 10 A 285 VA

Liknande avbildning

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (2 872,00 kr / stycken)

2 872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortnätdel

24 V/DC Utgång : 10 A
Max. effekt 285 VA
Push-in-fjäderanslutning, Kontaktdon

Tekniska specifikationer

Produktfamilj: Trio Power
Antal poler: 5
Anslutning: M12-rundkontaktdon
Bredd: 136 mm
Höjd: 292 mm
Djup: 53 mm
Färg: grön
Miljöförhållanden
Kapslingsklass: IP 67
Temperaturintervall (drift): -25 °C ... 70 °C (NEDSTÄMPLING > 60 °C: 2,5 %/K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–6-3
Monteringssätt: väggmontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2 (IEC 61010-1)
Tillåten luftfuktighet (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
< Vibration (drift): 15 Hz, amplitud ±2,5 mm (enligt IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min
Ledararea flexibel min. 0,5 mm
Ledararea flexibel max. 2,5 mm²
Ledararea styv min: 0,5 mm²
Ledararea styv max. 2,5 mm²
Frekvensområde: 0,15 MHz... 80 MHz
Märkning: UL/C-UL listed UL 61010-2-201
Diameter: 5,6 mm
Kapslingsklass I
Frekvens: 50 Hz
Nominell inspänning: 110 V DC... 250 V DC
Ingångsspänningsområde: 110 V DC ... 250 V DC ±10 %
Spänningshållfasthet: Max ≤ 300 VAC 15 s.
Inkopplingsströmstöt: ≤ 25 A (standard)
Inkopplingsströmsintegrerad (I2t) < 0,5 A2S
Begränsning för inkopplingsström: typ. 25 A (efter 1 ms)
Överlappning vid strömavbrott tid > 15 ms
STRÖMFÖRBRUKNING 2,4 A (110 V DC);1,1 A (250 V DC)
Nominell effektförbrukning 285 VA
Inkopplingstid < 1 s.
Ingångssäkring 6,3 A (internt (apparatskydd)
Val av lämplig säkring för ingångsskydd: 6 A... 16 A (US/CAN: branch circuit protection 20 (R) (karakteristik B, C, D, K eller jämförbar)
Verkningsgrad: typ. 91 % (120 V AC);typ. 92 % (230 V AC)
NOMINELL UTGÅNGSSPÄNNING 24 V DC ±1 % (SELV)
Nominell utgångsström (I) 10 A.
Dynamisk Boost (IDyn.Boost) 15 A (5 s)
Kortslutningssäker: Ja
Ledbeständig: Ja
Motståndskraft mot återmatning ≤ 35 VDC
Skydd mot överspänning vid utgången (OVP): ≤ 30 V DC
Aska: ≤ 10 %
Stigtid: ≤ 12 ms (UOUT (10 % ... 90 %)
Seriekoppling: Ja
Förlusteffekt tomgång max < 10 W (120 V AC);< 6 W (230 V AC)
Effektförlust nominell belastning maximalt < 22 W (120 V AC);< 17 W (230 V AC)
Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
Säkring (sekundärsida): Elektronisk
Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Signal: 1 kV (Provningsgrad 2 - osymmetrisk)
Signaleringssätt: Led;potentialfri signalkontakt
Default: Stängd
Digital 30 V AC 30 V DC 100 mA
Antal faser: 1
Isolationsspänning ingång/utgång: 3 kV AC (typpkontroll);1,5 kV AC (enhetskontroll)
MTBF (IEC 61709, SN 29500) > : 1200000 tim (25 °C);> 700000 tim (40 °C);> 300000 tim (60 °C)
Artikelmått: Artikelmått
Inbyggnadsmått: Inbyggnadsmått
Skyddande beläggning: nej
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Chassimaterial: metall
Insatshöjd: ≤ 4000 m (> 2000 m, nedstämpling: 10 %/1000 m)
Klimatklass 4K26 (en 60721-3-4)
Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
EN 61010-1: III ( ≤ 2000 m);II (≤ 4000 m)
Standardbeteckning: Skyddstyper genom hölje (IP-kod)
Lågspänningsskydd: Skyddsklenspänning
UL
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
Ledningsbunden emission: Ledningsbunden emission
Exponering för störningar: Exponering för störningar
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: 6 kV (Provninghetsgrad 3)
Anmärkning: Kriterium A.
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Spänning: 230 V AC
Spänningsfall: Spänningsfall
Spänningsfall: 0 %
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
Omgivningstemperatur (start-up type tested): -40 °C.
AC-drift: AC-drift
Nätform: Stjärnnät (TN, TT, IT (PE))
Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
Typ av spänning av matningsspänning: DC
Frekvensområde AC: 50 Hz 60 Hz ±10 %
Frekvensområde (FN): 50 Hz 60 Hz ±10 %
Skyddskrets: Transientöverspänningsskydd | varistor
Effektfaktor (cos phi) > : 93
Avledningsström mot PE < 3,5 mA
DC-drift: DC-drift
Nedstämpling > : 60 °C... 70 °C (2,5 %/K)
Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %, 10 Hz),< 0,1 % (inspänningsförändring ±10 %)
Uteffekt 240 W;360 W.
Ledararea AWG max. 14
Monteringsavstånd höger/vänster: 10 mm / 10 mm
Inbyggnadsavstånd upptill/nedtill 0 mm/102 mm
Övertonsströmmar: Övertonsströmmar
Antal perioder: 1 period
En ledare/ett klämställe flexibel med ändhylsa min.: 0,5 m²
En ledare/klämställe flexibel med ändhylsa max. 2,5 m²
Utförande av hölje: Aluminium (AlMg3)
Emission: Emission
Immunitet: Immunitet enligt en 61000-6-1 (bostadsområden), en 61000-6-2 (industriområden)
Frånkopplingsspänning 95 V DC <
Signal: DC OK: Signal: DC OK
Kopplingsspänning 30 V AC/DC
Kontinuerlig belastningsström 100 mA
Signalutgång: Led-statusindikering: Signalutgång: Led-statusindikering
Namngivning signal: DC OK
Statusindikering: LED
Ingång/utgång: Osymmetrisk
Störningsspänning enligt en 55011: EN 55011 (en 55022) klass B, användningsområde industri och bostad
Radiolastrålning enligt en 55011: EN 55011 (en 55022) klass B användningsområde industri och i hemmet
Elektrisk säkerhet: Elektrisk säkerhet
Säker separering: Säker separering
Tillslagsspänning: ≥ 95 V DC
Signal relä 13/14: Signal relä 13/14
Kodning A
Låsningstyp M12
AC OK: ACIN > 0,55 X ACN (ACN = 90 VAC)
DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
Borrhål: Borrhål
Apparater för lågspänningförsörjning med likströmsutgång: Strömförsörjningsenheter för lågspänningsystem med likströmsutgång
Säkerhetsbestämmelser för elektriska mät-, styr-, reglerdon- och laboratorieinstrument: Säkerhetskrav för elektriska mät-, styr-, reglerdon- och laboratorieinstrument
Gränsvärden för övertonsströmmar: Gränsvärden för övertonsströmmar
Skyddstyper genom hölje (IP-kod): Skyddstyper genom hölje (IP-kod)
Färgkodad: Svart

Typ av produkt: Strömförsörjning

Ingångsspänning (max.): 240 V/AC
250 V/DC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

Ingångsspänning (min.): 100 V/AC
110 V/DC

Mått.: (L x B x H) 53 x 136 x 292 mm

Utgångsspänning (max.): 24 V/DC

Anslutning: Push-in-fjäderanslutning
Kontaktdon

: 285 VA

: IP67

Kapslingsklass: I

Driftstemperatur (max.): 70 °C

Arbetstemperatur (max.) (Reducering): 70 °C

Arbetstemperatur (min.) (Reducering): 60 °C

Driftstemperatur (Min): -25 °C

Drifttemperatur: -25 °C–+70 °C

Bredd: 136 mm

Höjd: 292 mm

Längd: 53 mm

Typ: TRIO-PS67/1AC/24DC/10/IPD

Djup: 53 mm

Inbyggnadshöjd: 292 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564049 Phoenix Contact 1111664 Strömförsörjning 24 V/DC 10 A 285 VA

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564049 Phoenix Contact 1111664 Strömförsörjning 24 V/DC 10 A 285 VA

Beskrivning

Primärtaktad strömförsörjning TRIO Power, IPD-väggenomföring med Push-in -fjäderanslutning, väggmontering, ingång: 1-fas, utgång: 24 V DC/10 A

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
