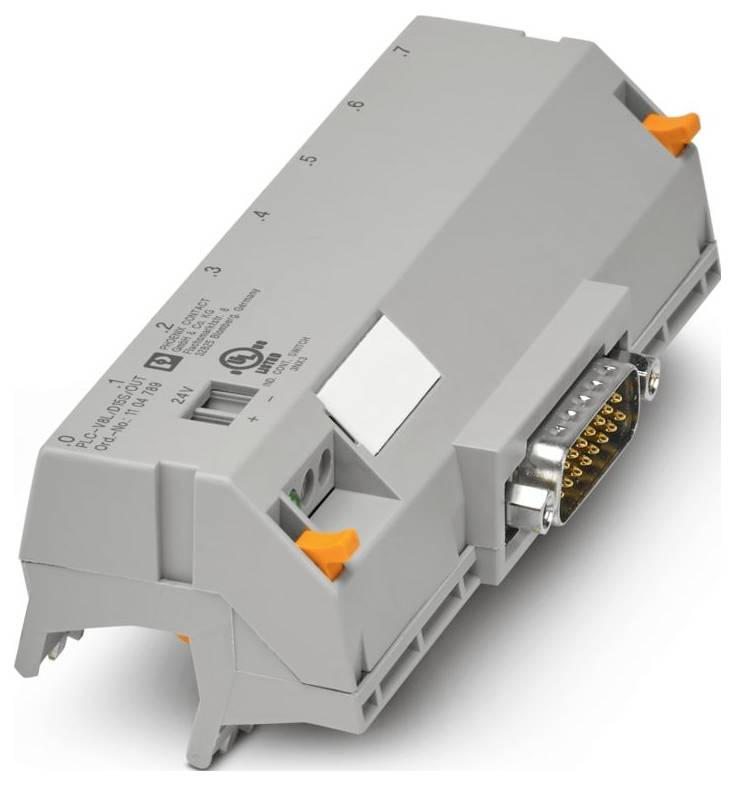

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systemanslutning

Liknande avbildning

Datablad (PDF)

Leverans mån. 12 okt.

49 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Antal poler: 2
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 m²;0,25 m² 2,5 m² (ändhylsa utan plasthylsa);0,25 m² ... 2,5 mm² (ändhylsa med plasthylsa)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd: 112,3 mm
Höjd: 41,02 mm
Djup: 49,89 mm
Färg: Grå (RAL 7042)
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: EN IEC 60664-1
Obs: Kan monteras på 8x PLC-INTERFACE-klämmor
Montering: Påmontering
Överspänningskategori II
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Luft- och krypsträckor: Luft- och krypsträckor
Montering: valfri position
Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
Märkning: Klass i, zon 2, AEx ec IIC T4
UL, USA / Kanada: UL, USA / Kanada
Driftspänningsområde: 18 V DC ... 30 V DC
Rastermått: 5 mm
Anslutning enligt norm: IEC 60807-2
Driftsätt 100 % ED
Certifikat: TAE00196
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Antal kanaler: 8
Isolering: Funktionsisolering
Visning av driftspänning: Lysdiod grön
UL, USA: UL, USA
UL, Kanada: UL, Kanada
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: C
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 50 V
Märkstötspänning 0,5 kV (1,2 /50 μs)
Skyddsklass (monteringsplats): ≥ IP54
Ledararea flexibel (2 ledare av samma tvärsnitt): 0,2 m²... 1,5 m²;0,25 m² 0,75 m² (ändhylsa utan plasthylsa);0,5 m² ... 1,5 m² (Twin-ändhylsa med plasthylsa)
Statusindikering: Ja
Antal anslutningar: 1
Isolationsförmåga: Luft- och krypsträckor: Isoleringsegenskaper: Luft- och krypsträckor
Kontaktcykler > 500
Passande i/O-kort: Universellt
Aska: ≤ 1 %
Anslutning 1 (kontrollplan): Anslutning 1 (kontrollplan)
Anslutning 2 (fältnivå): Anslutning 2 (fältnivå)
Ledararea styv (2 ledare av samma tvärsnitt): 0,2 m²... 1,5 mm²
Skyddsklass (modul) IP20
Stöder styrning : Universal: Stöder styrning : universal
Anslutning 3 (strömförsörjning): Anslutning 3 (försörjning)
Ström (spänningsförsörjning) ≤ 3 A.

Typ av produkt: Systemanslutning

Typ: PLC-V8L/D15S/OUT

Höjd: 41.02 mm

Längd: 49.89 mm

Bredd: 112.3 mm

Mått.: (L x B x H) 49.89 x 112.3 x 41.02 mm

Tillverkarnr.: 1104789

Montering (specifikationer): Påsticksmontage

Innehåll: 1 st

Djup: 49.89 mm

Märkström: 1 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systemanslutning

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systemanslutning

Beskrivning

V8-adapter för 8 x PLC-GRÄNSSNITT (14 mm), anslutning 1: D-SUB-stiftlist 1x 15-polig, anslutning 2: Kontaktanslutning (rastbar på 8x PLC-INTERFACE-klämmor), anslutning 3: Skruvanslutning 1x 2-polig, antal kanaler: 8, styrningslogik: Pluskopplande

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
